同轴式单级齿轮减速传动装置结构

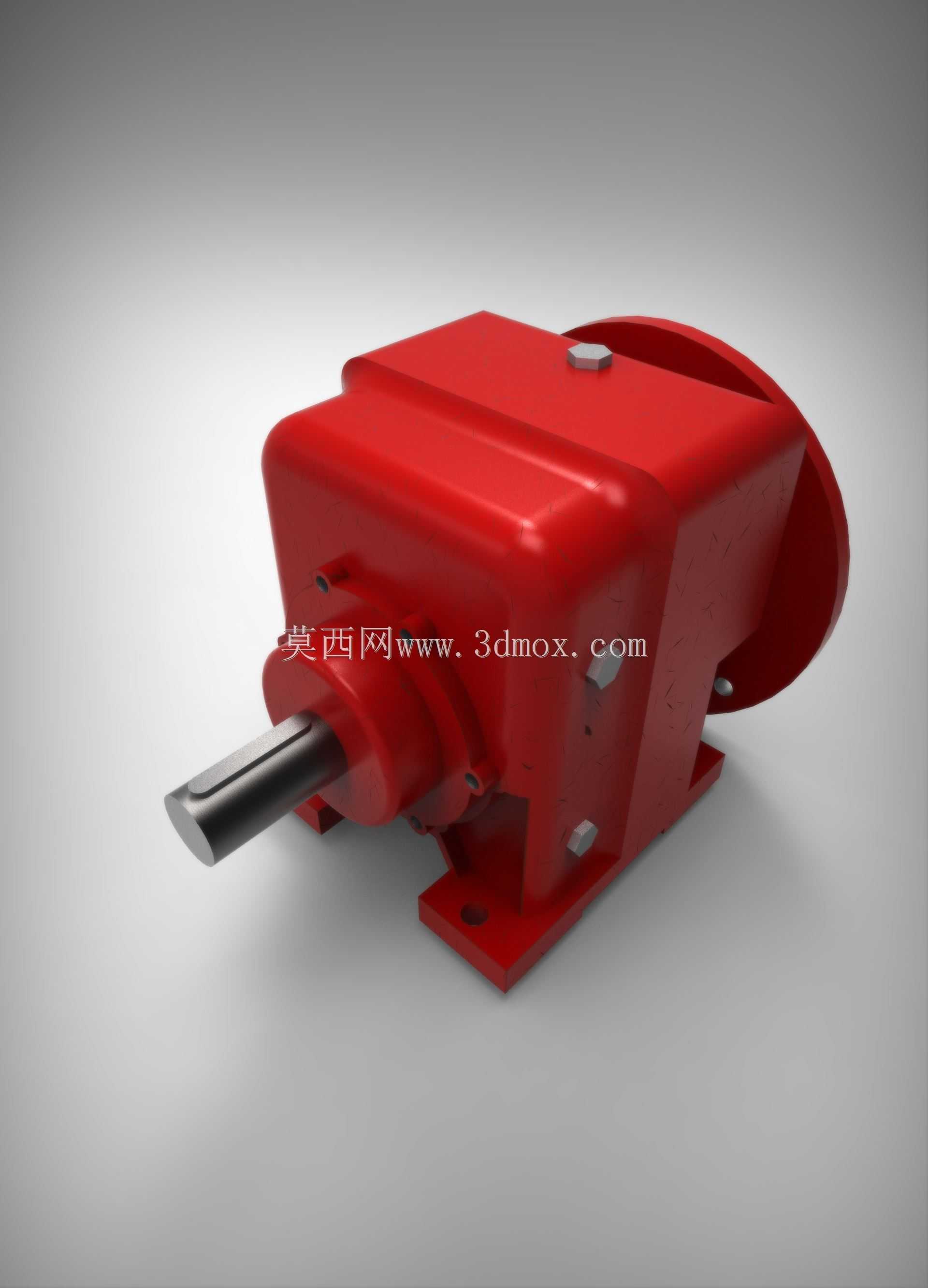

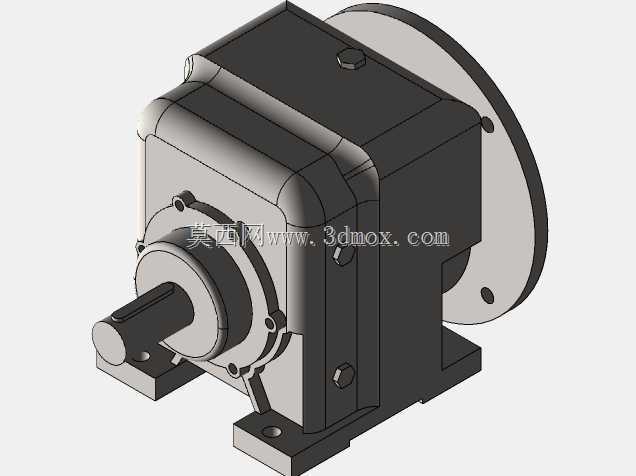

　　这类单级齿轮减速装置常配套在中小型输送线、小型食品加工设备、农用辅机等对输出转速要求不高、传动扭矩适中的工况场景中，输入端直接对接驱动电机输出轴，通过内部啮合的齿轮副完成转速降低、扭矩放大的动力转换，最终通过伸出的输出轴连接负载端，完成整套动力传递链路。从结构设计思路来看，整体采用方形一体式铸铁箱体，箱体底部预留带安装孔的固定支脚，安装时可直接通过螺栓固定在设备安装基面，支脚的安装孔位间距经过适配性设计，能匹配多数常规小型动力单元的安装边界，不需要额外做转接板适配，降低现场安装的加工成本。箱体侧面的端盖采用螺栓紧固密封，既可以保证内部齿轮啮合腔的润滑脂密封性能，也方便后期维护时拆卸检查齿轮磨损情况、补充润滑介质。

　　输入端采用法兰对接结构，能直接和标准规格的驱动电机端面贴合定位，保证电机轴和减速箱输入轴的同轴度，避免偏心带来的轴承额外磨损、运行异响问题。输出轴采用单出轴设计，轴端预留键槽，可通过平键连接联轴器、链轮或者带轮，适配不同的负载连接需求，轴伸长度经过校核，既保证连接部件的安装定位空间，也不会因为轴伸过长带来悬臂负载过大的问题。箱体顶部预留的螺栓孔是用于装配时的吊取以及后期的透气塞安装，避免长时间运行时箱体内温度升高、气压过大导致密封件渗漏润滑脂。从外形尺寸来看，整体结构紧凑，方形箱体的轮廓没有多余的外凸结构，在设备内部安装时不会和周边的结构件产生干涉，适合安装空间比较局促的小型设备布局。内部齿轮采用斜齿啮合设计，相比直齿齿轮传动，

　　运行时的重合度更高，传动更平稳，噪音更低，能适配连续长时间运行的工况需求，齿轮的模数、齿宽都经过扭矩校核，能满足额定工况下的传动强度要求，不会出现断齿、齿面过早磨损的问题。轴承选型上输入输出端都采用深沟球轴承，既能承受径向负载，也能承受少量的轴向负载，适配这类小型减速装置的受力特点，轴承位的公差配合经过合理设计，既保证轴承外圈和箱体、内圈和轴的配合紧度，也方便后期拆卸更换轴承。整个装置的设计没有多余的冗余结构，所有结构特征都围绕安装便捷、维护方便、传动可靠这几个核心需求展开，在满足传动性能要求的前提下尽可能压缩整体体积，适配更多设备的安装空间要求。
