芳兹振动给料破拱装置结构设计

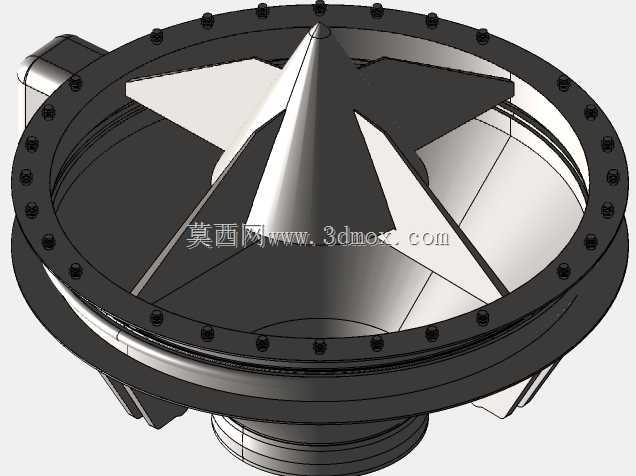

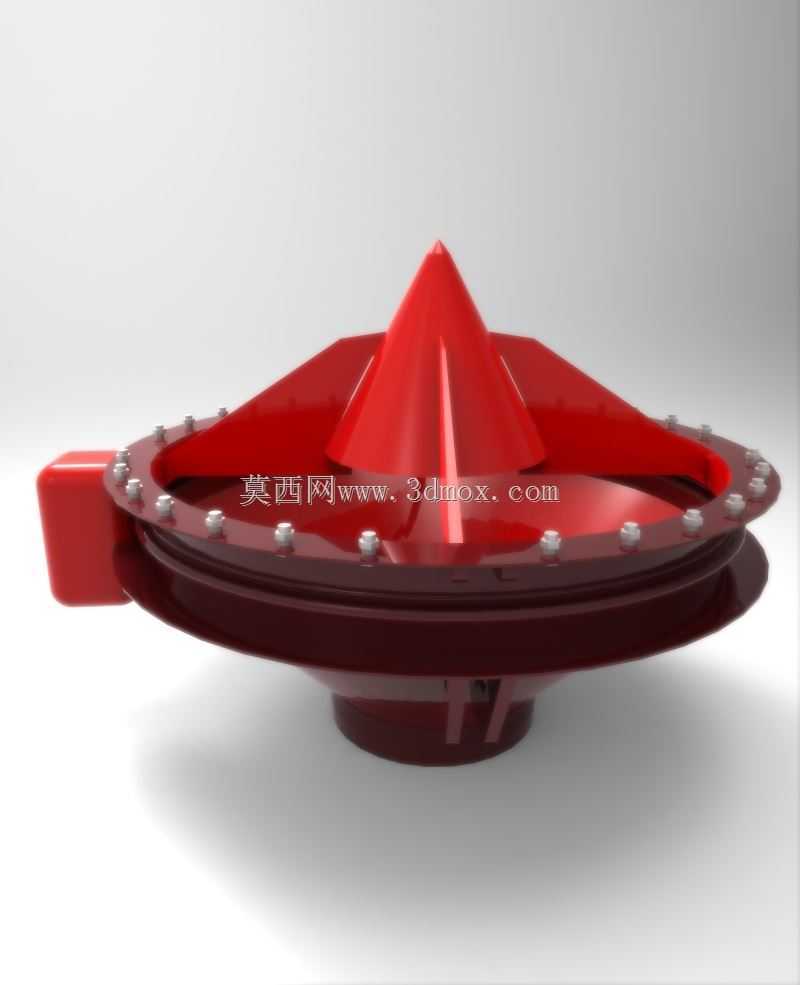

　　该振动装置主要应用于散料存储与输送环节，常见安装在料仓、料斗的下部出料位置，解决粉体、颗粒类物料在存储过程中出现的架桥、结拱、堵料问题，保障物料连续均匀出料，在粮食加工、建材生产、化工粉体输送、矿山散料转运等场景都有广泛适配性。从结构设计来看，整体采用锥顶配合圆盘底座的构型，上部锥面做了多道径向加强棱设计，既可以分散振动传递过程中的应力集中，也能避免物料在装置顶部堆积残留，锥面角度经过反复校核，刚好匹配常见料斗的内壁倾角，不会额外占用料仓有效存储容积。下部圆盘底座采用法兰式安装结构，沿圆周均匀布置紧固螺栓孔，安装时可直接与料斗下部的预留法兰面对接，密封面可适配橡胶密封垫，避免粉尘从安装缝隙溢出，

　　底座下部的短轴结构可直接连接振动驱动源，也可根据现场工况加装隔振弹簧，减少振动向料仓仓体的传递，降低整体结构的共振风险。装置的核心功能是通过高频小幅振动，破坏物料颗粒之间的静摩擦平衡，让原本处于压实结拱状态的物料恢复流动特性，相比传统的空气炮、人工敲击清堵方式，振动作用更均匀，不会对料仓壁造成局部冲击损伤，运行过程也没有额外的压缩空气消耗。设计过程中重点考量了振动传递路径的优化，上部锥面的壁厚从顶部到底部做了渐变处理，顶部壁厚较薄可以获得更大的振动幅值，直接作用于结拱的物料核心区域，靠近法兰的底座部分壁厚加大，保障安装连接的刚性，避免长期振动导致螺栓松动。外形尺寸方面，整体外径适配常见的300-600mm口径料斗出料口，

　　安装高度控制在合理范围，不会额外增加出料段的整体高度，对于现有料仓的改造场景也能直接适配，不需要对原有料仓结构做大规模切割改动。装置外露表面做了圆弧过渡处理，没有尖锐棱角，既可以减少物料挂附，也能避免安装维护过程中出现磕碰划伤，侧面预留的驱动连接接口可以适配不同功率的振动驱动单元，根据物料的流动性差异调整激振力大小，对于流动性极差的超细粉体、含湿量较高的颗粒物料都能获得不错的破拱效果。
