TBM圆盘切割机主轴传动组件结构设计

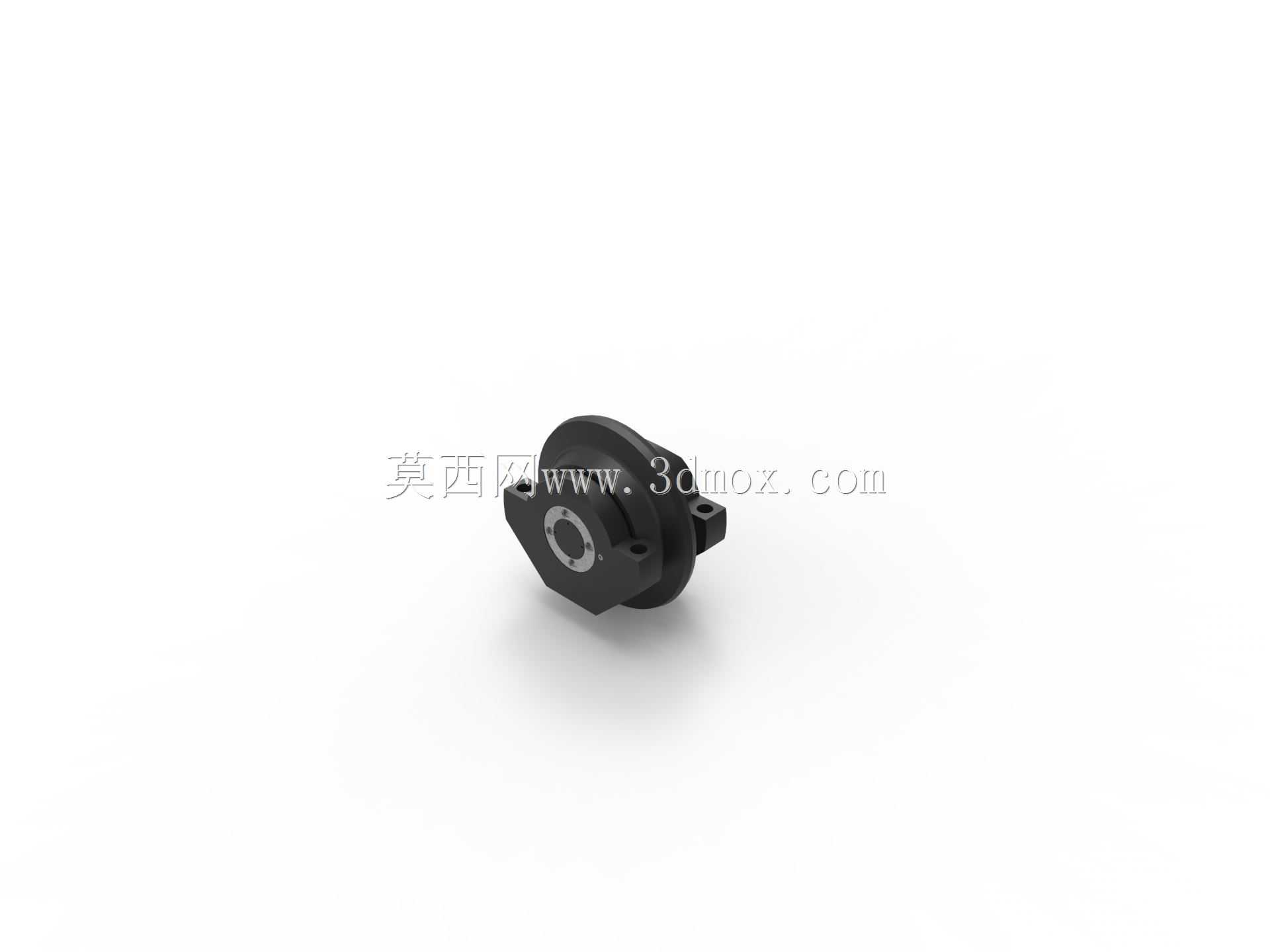

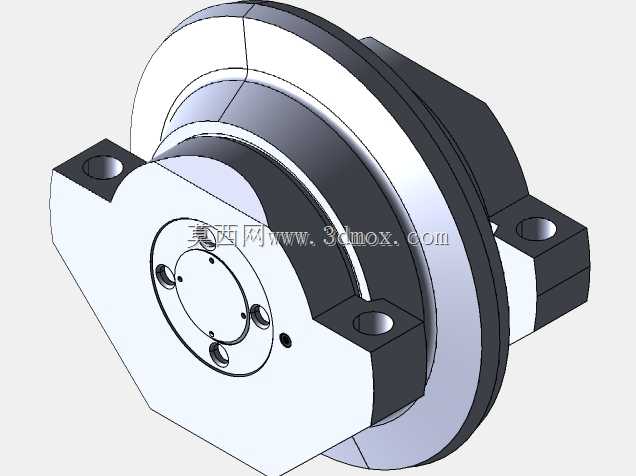

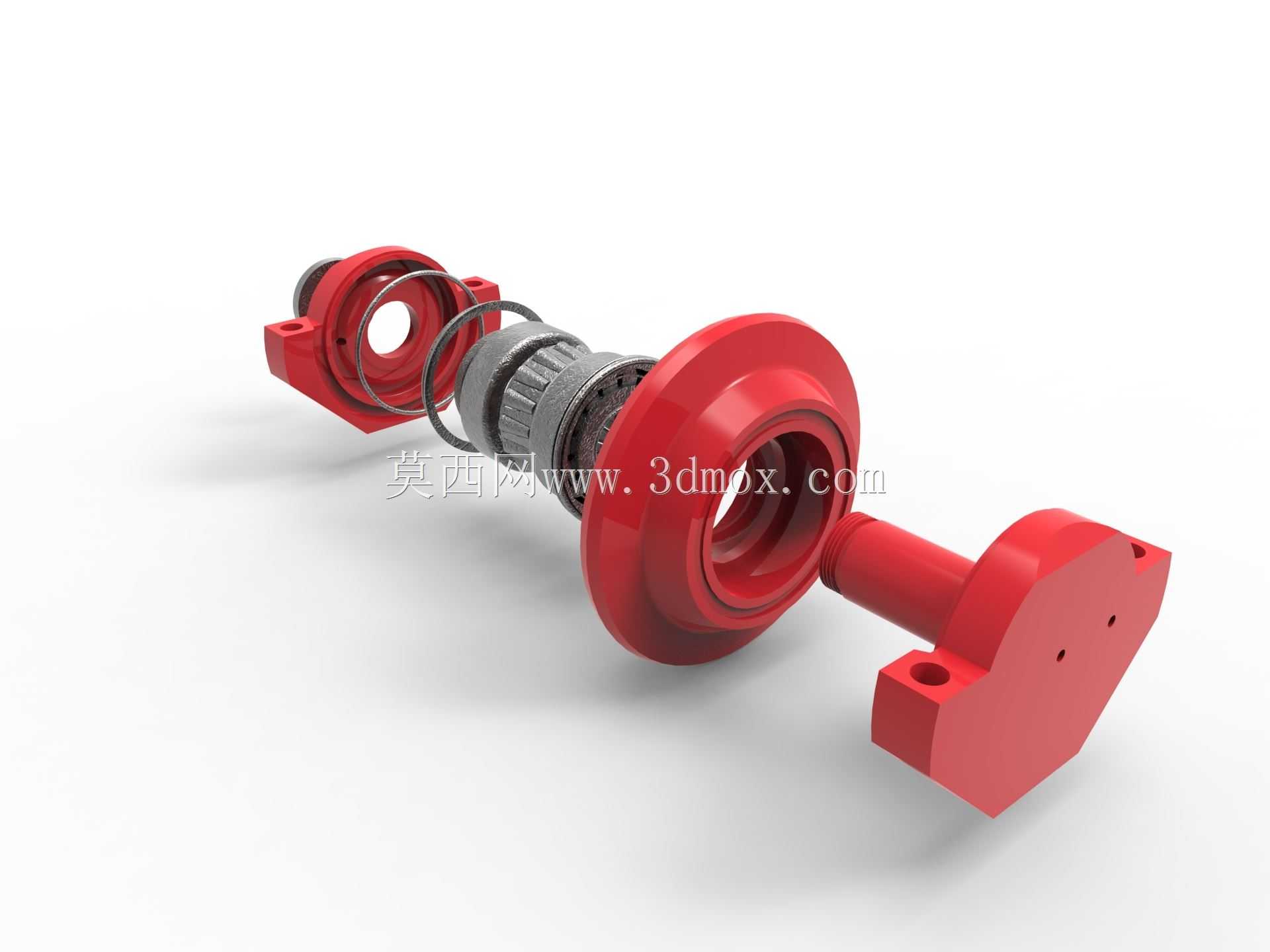

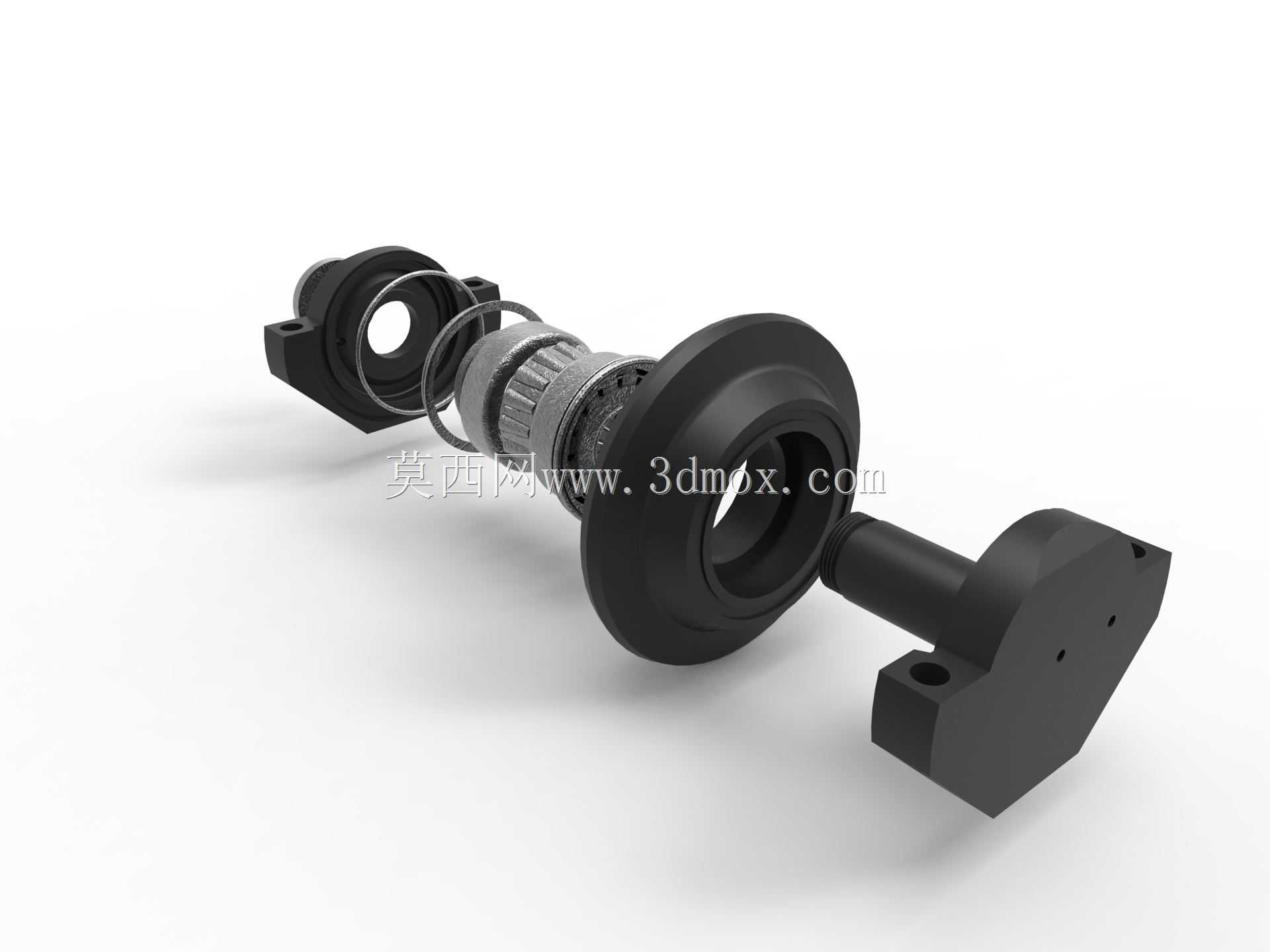

　　这套结构对应硬岩掘进施工场景里的盘形滚刀切割执行端，是TBM刀盘上直接接触掌子面、完成岩石破碎切削的核心功能单元，日常作业中要承受大推力、强冲击载荷与高频振动，所有结构设计都围绕重载工况下的可靠性展开。从结构组成来看，整套组件包含安装支座、轴承组、碟簧缓冲结构、刀座连接轴、端盖定位结构几个核心部分，其中带法兰的安装支座用于将整套切割组件固定在TBM刀盘的预设安装位上，支座上的定位孔与螺栓过孔严格匹配刀盘安装面的孔位公差，安装时可通过止口实现快速定位，避免装配后出现同轴度偏差导致的偏磨问题。轴承组采用配对安装的重载滚子轴承，能够同时承受切削过程中产生的径向切削力与轴向冲击载荷，轴承预紧量通过端盖与轴肩的尺寸链控制，

　　既保证轴承运转间隙处于合理范围，避免高速回转下的温升过高，又能抵消部分岩石冲击带来的轴向窜动。中间的碟簧组是这套结构的缓冲核心，当滚刀接触到硬岩包裹体或者断层破碎带的突变载荷时，碟簧可产生微量轴向形变吸收冲击能量，避免刚性接触导致的轴承碎裂、刀轴断裂等故障，碟簧的组合方式根据目标掘进岩层的单轴抗压强度匹配，硬岩工况下采用对合组合提升缓冲行程，软岩工况下采用叠合组合提升承载能力。端部的刀座连接结构采用异形定位面设计，与圆盘切割滚刀的安装槽完全契合，连接螺栓采用高强度级别的防松结构，避免长时间振动下出现螺栓松动脱落的问题，连接轴的轴径经过抗弯强度校核，能够承受最大额定推力下的弯曲载荷，不会出现塑性变形。从安装边界来看，

　　整套组件的轴向安装尺寸适配常规直径17寸盘形滚刀的安装空间，径向最大轮廓尺寸不超出刀盘上的安装座避让范围，装配后组件的回转中心与刀盘安装面的垂直度公差控制在0.02mm以内，保证滚刀回转时的端面跳动量处于允许范围，减少非必要的切削阻力与异常磨损。结构设计过程中充分考虑了井下施工的维护便捷性，轴承端盖采用快拆结构，更换密封件或者补充润滑脂时不需要完全拆卸整套组件，能够大幅缩短井下维护的停机时间；所有外露的配合面都设计有防尘密封槽，装配时加装耐磨损的橡胶密封圈，阻挡掘进过程中的岩渣、泥浆进入轴承腔内部，延长轴承的使用寿命。整套结构的受力路径经过反复优化，切削过程中岩石对滚刀的反作用力依次通过刀座、连接轴、轴承组传递到安装支座，

　　最终分散到整个刀盘结构上，不存在应力集中的薄弱截面，所有转角位置都设计有卸荷槽或者圆角过渡，避免交变载荷下出现疲劳裂纹。针对不同岩层的施工需求，这套组件可通过调整轴承型号、碟簧组参数适配不同直径的圆盘切割滚刀，不需要改动刀盘上的安装基座即可完成适配，具备较强的工况通用性。在实际掘进作业中，这套组件的运转状态直接影响TBM的掘进效率，当组件出现异常振动或者温升时，往往预示着轴承磨损或者密封失效，需要及时停机检查，避免故障扩大导致刀盘整体受损。建模过程中所有配合尺寸都严格按照机械设计手册的公差要求设定，转动副的配合间隙、紧固件的预紧力矩都经过工程验算，完全满足实际施工场景的使用要求，可直接用于刀盘结构的虚拟装配、运动仿真以及有限元受力分析，为TBM切割系统的结构优化提供准确的三维模型支撑。
