CSWA技能考核练习用机械基座结构件

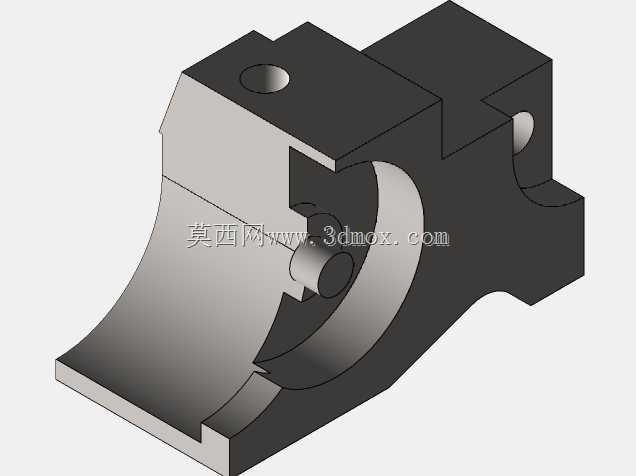

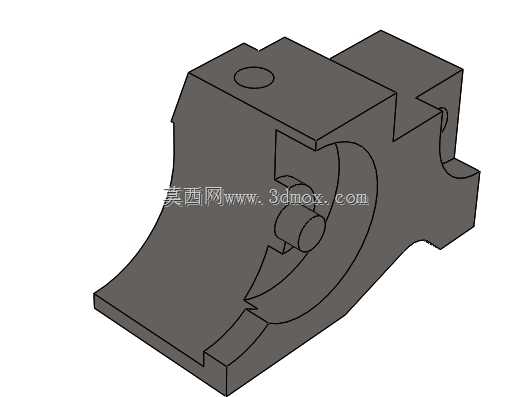

该结构件是面向机械设计技能考核设计的典型练习零件，对应工业场景中常见的设备基座类支撑构件，这类构件广泛应用在中小型传动设备、工装夹具的主体承载结构中，承担定位、支撑、容纳传动组件的核心作用。从实际用途来看，这类基座构件是设备装配的基准载体，上部的平面区域用于安装固定动力输入组件，中部的弧形空腔用于容纳凸轮、摆杆类往复传动零件，侧面伸出的圆柱凸台用于铰接传动摆臂，底部的平直安装面可通过螺栓锁紧在设备机架上，为整套传动机构提供稳定的刚性支撑，避免传动过程中出现形变偏移。从功能特性来看，该构件集成了平面定位、弧形导向、铰接支撑、安装锁紧等多重功能，上部的沉孔用于安装定位销，实现上部组件的精准对位；中部空腔的弧形轮廓与内部的圆柱凸台配合，可约束摆杆类零件的摆动轨迹，保证传动行程的精度；侧面的半圆弧缺口用于避让相邻组件的连接轴，避免装配时出现结构干涉；底部边缘的开槽用于嵌入密封胶条或是定位键，提升基座安装后的密封性与抗偏移能力。从设计思路来看，该零件遵循机械基座类零件的常规设计逻辑，先确定底部安装基准面，再向上依次构建支撑主体、功能空腔与安装特征，建模过程覆盖了拉伸、切除、圆角、拔模等常用三维建模操作，同时兼顾了零件的工艺合理性：所有棱边都设置了适配的铸造圆角，符合铸件的脱模要求；安装孔位都预留了足够的扳手操作空间，满足装配工艺需求；壁厚设计保持均匀，避免铸造过程中出现缩孔缺陷。从外形尺寸与安装边界来看，该零件整体为不对称块状结构，长度方向的最大尺寸适配小型工装的安装空间，宽度方向的轮廓不超出常规安装基板的螺孔分布范围，高度方向的尺寸预留了内部传动组件的活动余量，底部安装面的平面度要求控制在合理公差范围内，保证安装后与机架的贴合度，侧面铰接凸台的同轴度公差满足摆臂转动的顺畅性要求，上部定位孔的位置精度保证上部组件的装配对位精度，整体结构完全符合工业用基座类零件的设计规范，既可以作为技能考核的建模练习载体，也可直接参考其结构逻辑优化小型传动设备的基座设计。
