螺钉式直插PCB接线端子结构设计

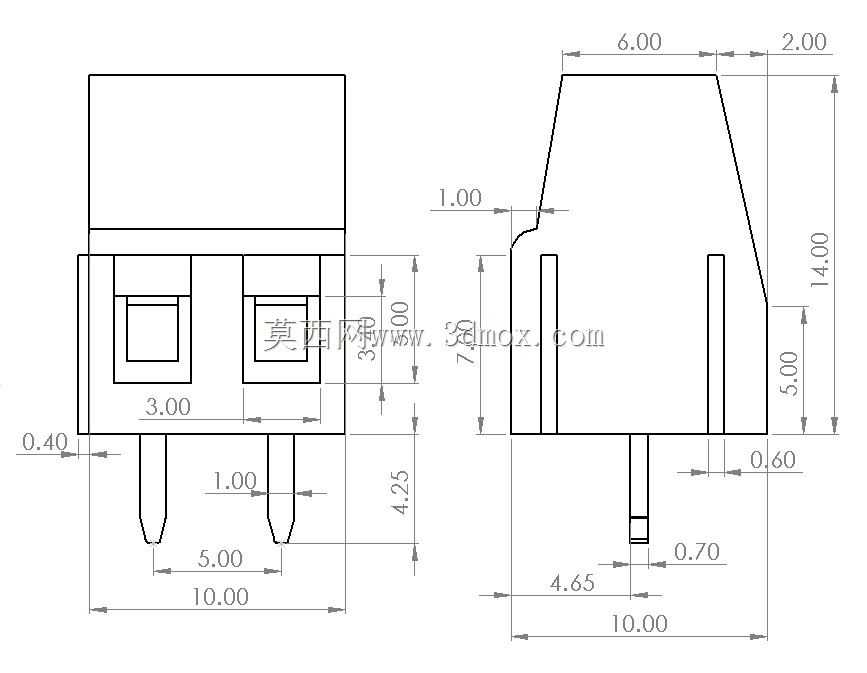

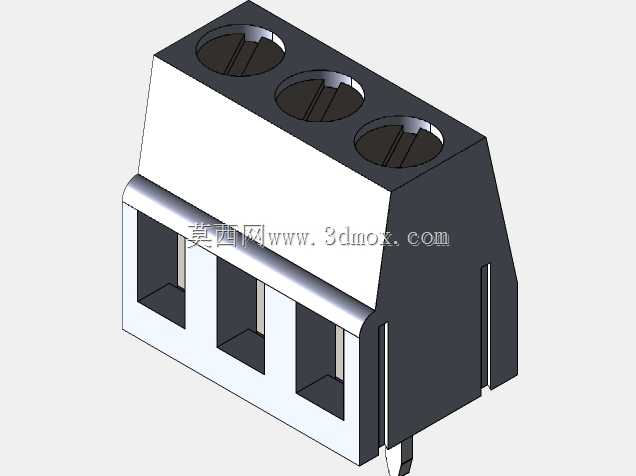

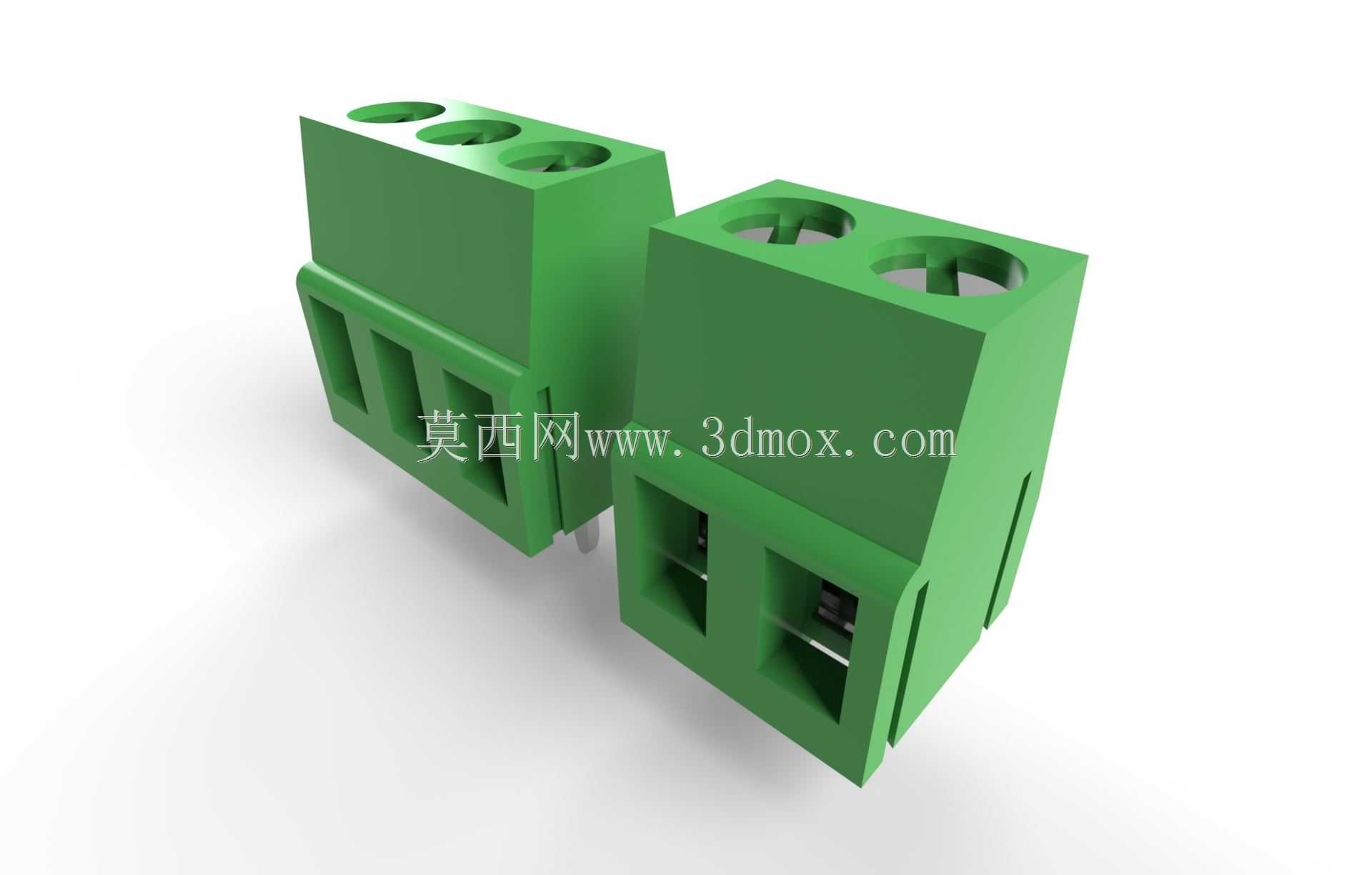

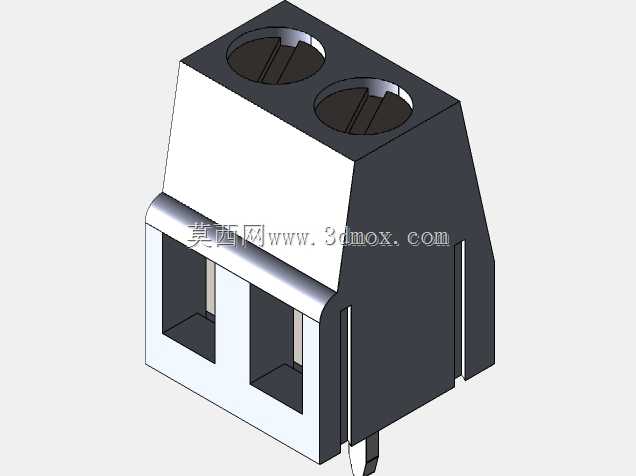

本次呈现的是螺钉式直插PCB接线端子，这类元件是电子电气设备中实现导线与印制电路板可靠电气连接的核心基础配件，广泛应用于工业控制板卡、电源模块、智能家居控制板、小型电力终端设备、仪器仪表内部的线路接驳场景，承担着导线固定、电流导通、绝缘防护的核心作用，是低压电气连接领域用量极大的基础连接部件。该款接线端子采用经典的螺钉压线结构设计，整体为绿色阻燃绝缘壳体，壳体选用耐温、绝缘性能优异的工程塑料注塑成型，能够在常规工业使用环境下提供可靠的绝缘防护，避免相邻接线位之间出现爬电、击穿问题，同时具备一定的抗冲击、耐老化性能，适配多数室内电气设备的长期使用需求。端子内部嵌装导电金属件，顶部设置内六角螺钉锁紧结构，使用时将剥除绝缘层的导线端部插入端子下方的进线孔，拧紧顶部螺钉即可通过金属压片将导线牢牢压紧，实现稳定的电气导通，压线结构能够适配不同线径的单股或多股铜导线，锁紧后导线不易松脱，可承受一定的拉拔力，满足设备在常规振动环境下的连接可靠性要求。从安装边界来看，该端子采用直插式焊针设计，焊针间距符合行业通用PCB安装孔距标准，可直接插入印制电路板对应的安装孔后通过波峰焊或手工焊接固定在板面上，无需额外的固定结构，安装便捷高效；端子整体外形方正紧凑，相邻接线位之间设置绝缘隔栏，既提升了绝缘性能，也能避免导线线头误触相邻回路造成短路故障，同时壳体侧面设计有定位卡槽，多端子并排安装时可实现紧密拼接，适配不同回路数量的接线需求。设计过程中充分考量了实际接线操作的便利性，顶部螺钉的操作空间预留充足，使用常规螺丝刀即可完成锁紧或松脱操作，进线孔的开口尺寸经过优化，既能够保证导线顺利插入，也能在螺钉锁紧时对导线形成有效约束，避免导线偏位导致的压接不实问题；金属导电件选用导电性能优异的铜合金材质，表面做镀锡处理，既降低接触电阻减少通电发热，也能提升抗氧化能力，延长端子的使用寿命。这类接线端子在实际应用中，替代了传统导线直接焊接在PCB上的连接方式，大幅提升了设备生产组装、后期维护的接线效率，同时可拆卸的接线结构也方便现场进行线路调整、检修更换，无需反复拆焊电路板，有效保护PCB焊盘不受损伤，在各类低压直流、低压交流控制回路中都能稳定发挥连接作用。
