交错轴啮合螺旋齿轮传动组件三维设计

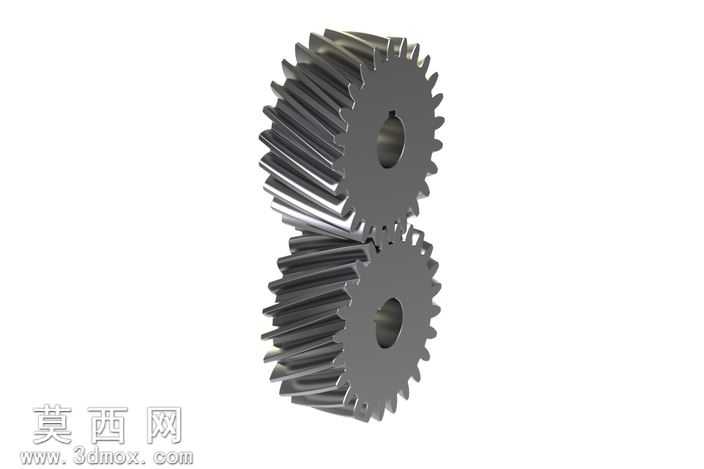

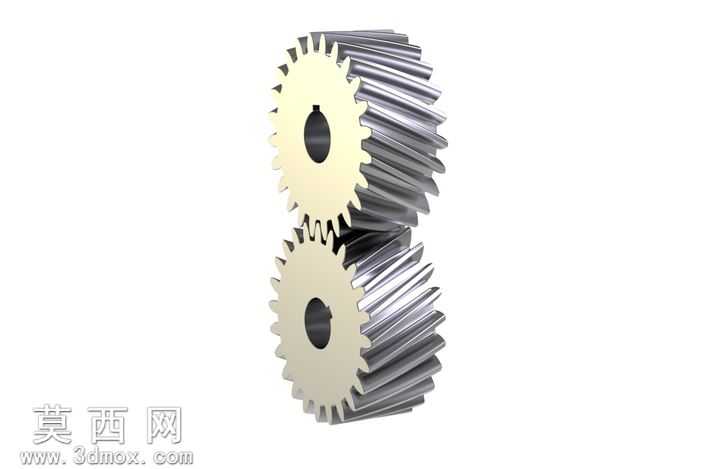

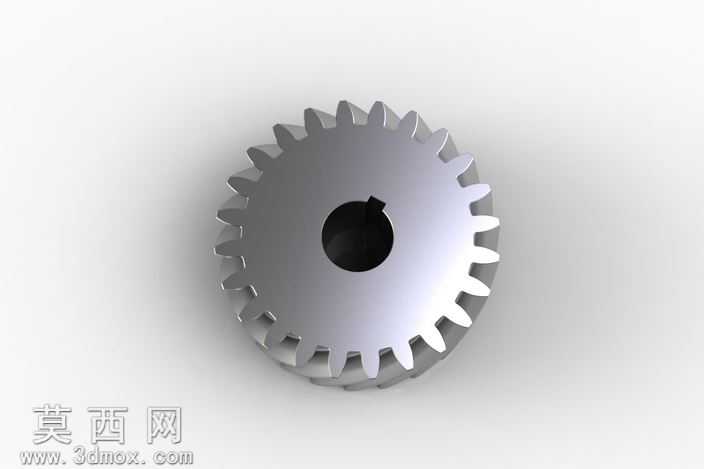

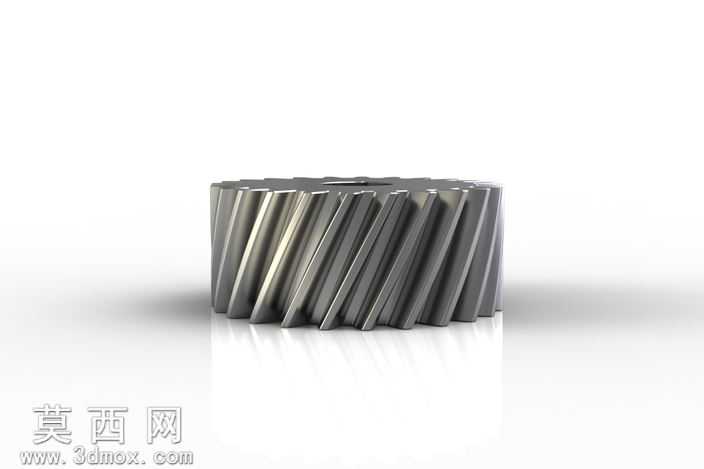

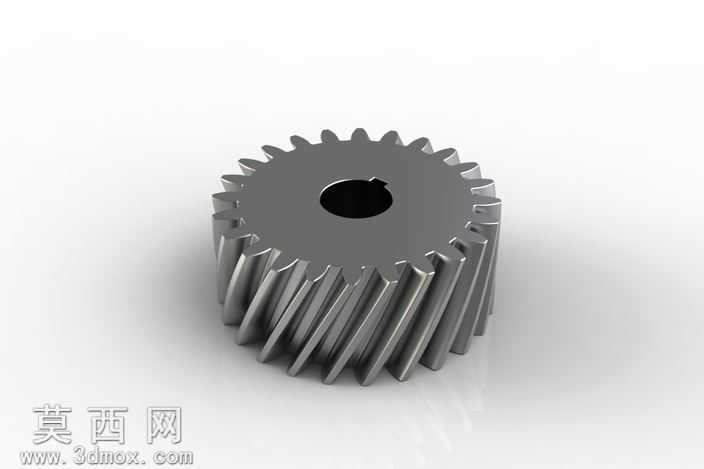

本螺旋齿轮传动组件采用三维参数化建模方式完成整体设计，建模过程中首先依据螺旋齿轮的啮合原理，确定两个配对齿轮的法向模数、螺旋角、齿数、压力角等核心设计参数，保证交错轴传动工况下的齿廓正确啮合，避免出现传动卡滞、齿面干涉的问题。建模阶段先绘制单个齿轮的齿坯基体，通过螺旋线扫描、齿廓阵列的方式生成连续的螺旋轮齿，精准还原轮齿沿轴向螺旋排布的结构特征，轮齿的齿顶圆角、齿根过渡曲面均按照机械加工工艺要求做了平滑处理，减少应力集中风险。两个配对齿轮分别设置了对应的安装轴孔，轴孔尺寸与标准传动转轴适配，同时预留了键槽安装位，满足实际装配的定位需求。材质渲染阶段，轮齿啮合工作面采用金属淬硬钢材质表现，还原金属零件的磨砂金属质感与细微加工纹理，齿轮端面做了亮色金属镀层效果，区分不同加工面的工艺特征，整体渲染光影柔和，清晰展现两个齿轮螺旋齿面的啮合接触状态，直观呈现交错轴间旋转运动传递的结构逻辑。设计过程中重点校验了螺旋角的匹配关系，保证两个齿轮的轮齿旋向对应、螺旋角适配，确保传动过程中齿面接触均匀，运行平稳，可用于传递空间交错轴之间的运动与动力，相比直齿轮传动具备重合度高、传动噪音小、承载能力强的优势，可直接用于通用机械传动结构的设计参考、装配模拟以及运动仿真演示，适配各类需要交错轴动力传递的机械设备传动场景。
