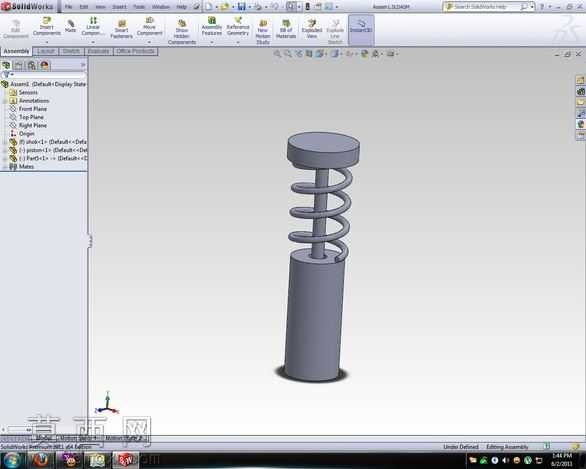

带导柱套筒的可伸缩弹簧动画组件

本作品为带导向限位结构的弹簧伸缩动画组件，建模阶段采用三维参数化设计思路完成全结构搭建，首先通过旋转凸台命令完成底部圆柱套筒的基体建模，套筒内壁设置精准的导向配合公差，保证内部导柱的滑动行程无卡滞；中部导柱同样采用旋转特征生成，导柱顶端设置圆形限位压盘，压盘直径大于弹簧外径，避免弹簧伸缩过程中出现脱出偏移的问题。螺旋弹簧部分采用螺旋线作为扫描路径，绘制圆形截面轮廓后通过扫描凸台命令生成实体，弹簧的节距、线径、自由高度参数均匹配导柱的有效伸缩行程，保证弹簧压缩至极限位置时各圈之间不会出现干涉，同时弹簧两端分别做并圈磨平处理，贴合底部套筒顶面与顶部压盘底面，保证受力均匀。动画制作阶段通过键码点控制导柱的轴向线性位移，匹配弹簧的挠性变形参数，让弹簧随导柱的下压、回升动作同步完成压缩与回弹的形态变化，全程4秒的动画时长完整呈现弹簧从自由状态到最大压缩量再复位的全周期运动过程，直观展示弹性组件的运动原理。材质配置上，套筒、导柱、压盘均采用哑光金属材质，赋予均匀的浅灰色金属质感，表面设置轻微的粗糙度参数模拟普通机加工零件的表面效果；弹簧部分采用稍亮的金属材质，突出螺旋结构的轮廓层次，渲染阶段采用软件默认的环境光源，搭配柔和的阴影效果，让各零件的结构边界清晰可辨，整体建模逻辑严谨，各零件之间的配合关系完全符合实际机械装配要求，动画运动逻辑贴合弹簧真实的受力变形规律，可作为弹性伸缩机构的教学演示素材，帮助学习者理解弹簧导向组件的结构组成与运动特性，也可作为同类弹性缓冲结构设计的参考模板，建模过程中所有特征均保留完整参数，可根据实际使用需求调整弹簧线径、节距、导柱长度、套筒深度等参数，快速适配不同行程、不同载荷的弹性组件设计场景。
