带电动鼓膜支架的拖车弹簧轴结构

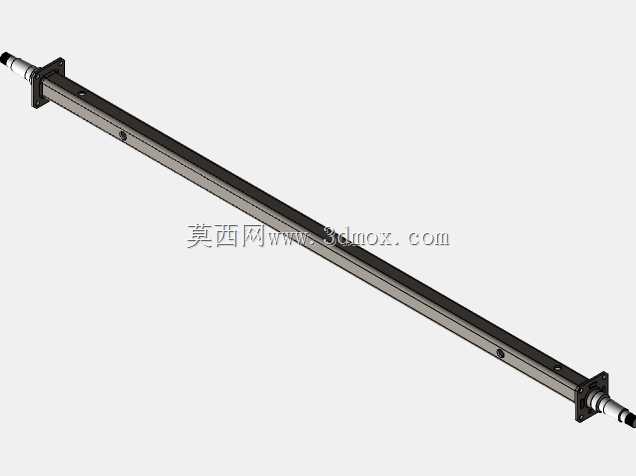

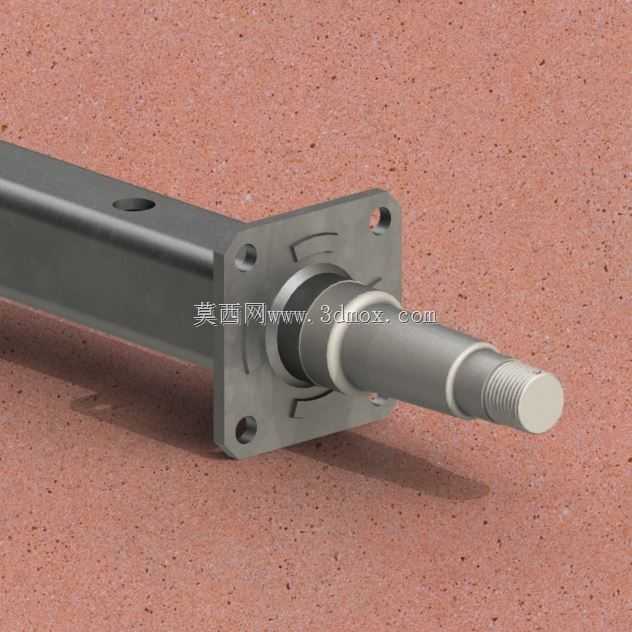

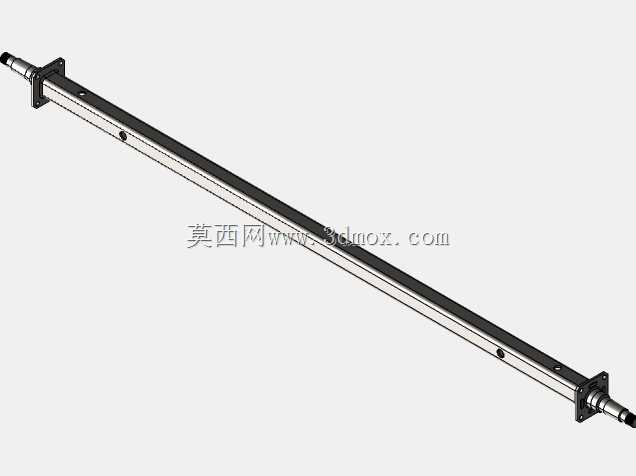

这款带电动鼓膜支架的弹簧轴，主要应用于中型拖挂类运载设备的行走悬挂系统中，作为承载车身载荷、传递行进扭矩、衔接制动组件的核心支撑部件，适配常规公路拖运场景下的拖挂房车、平板货运拖车、小型设备转运拖板等装备，能够在持续颠簸的行驶工况下稳定承接径向与轴向的复合载荷，同时为电动鼓膜制动组件提供精准的安装定位基准，保障制动动作的同步响应与长期运行可靠性。从功能特性来看，该轴体采用一体化集成设计思路，将轴身承载段、法兰安装座、制动组件定位轴颈、轮毂连接螺纹段做了同轴度公差约束，轴身预留的定位孔可直接匹配弹簧悬架的固定点位，方形法兰盘上的四个安装孔位对应电动鼓膜支架的锁附位置，无需额外加装转接垫块即可完成组件装配，有效减少了装配环节的累计误差。轴端的螺纹段用于锁止轮毂轴承内圈，两道环形密封槽用于安装轴封，阻挡行驶过程中泥水、沙尘侵入轴承腔体，延长转动部件的维护周期。设计过程中，工程师充分考虑了拖挂设备的载荷匹配特性，轴身采用变径结构设计，在承载应力集中的法兰衔接位置做了圆角过渡处理，避免应力集中导致的轴体疲劳断裂，同时将电动鼓膜支架的安装面与轴身中心线做了垂直度管控，确保制动鼓膜在工作时能够与制动蹄片保持均匀贴合，避免偏磨导致的制动效能衰减。从安装边界来看，该轴体总宽度适配常规双轮拖挂的轮距设定，法兰盘的安装孔位间距符合通用拖挂悬架的配套尺寸，轴颈直径匹配行业通用的轮毂轴承规格，在替换同载荷等级的传统光轴时，无需对车架、轮毂、制动组件做额外改造即可直接适配，能够大幅降低拖挂设备的生产装配与后期维护成本。在实际使用场景中，该轴体搭配的电动鼓膜结构可实现与牵引车制动信号的同步联动，相比传统机械鼓刹结构，制动响应速度更快，制动力度分配更均匀，在长下坡路段频繁制动的工况下，也能保持稳定的制动效能，同时轴体的弹簧适配结构可缓冲路面传递的冲击载荷，减少车架与所载货物受到的振动冲击，提升拖挂行驶过程中的平顺性与稳定性。
