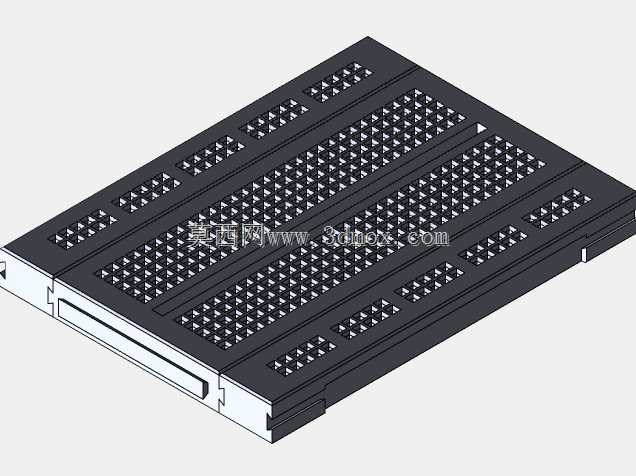

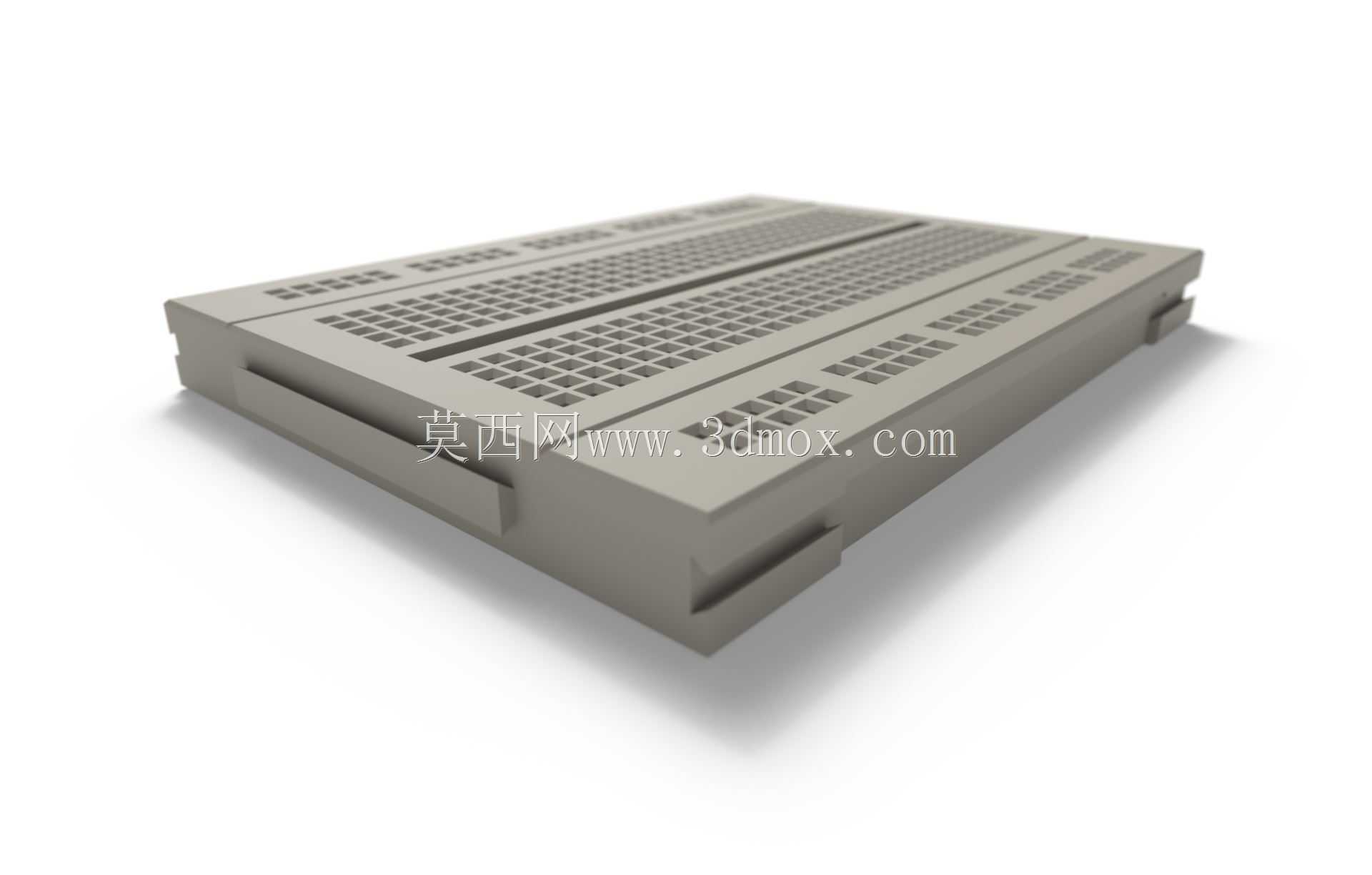

工业用多孔槽式承载原型板结构设计

这款多孔槽式承载原型板，主要面向工业电控系统搭建、实验室电路原型验证、小型功能模块集成测试等场景使用，是各类电子元器件、功能模组安装固定的核心承载基体，在产品研发打样、小批量功能验证、教学实训平台搭建等环节有着广泛的应用空间。在实际使用过程中，该板件可作为各类插装元件、贴片模组、接线端子的安装载体，板面均匀排布的矩阵式通孔能够适配不同引脚间距的元器件插装需求，侧边预留的卡槽结构可实现多块板件的快速拼接组合，也可配合标准导轨完成板件在机柜内部的滑动安装与快速拆卸，无需额外定制复杂的安装支架，能够大幅缩短原型搭建的周期。从功能特性来看，板体采用一体化平整结构设计，整体厚度均匀，板面平面度控制在较高精度范围内，能够避免元器件安装后出现引脚虚接、模组贴合不紧密的问题；矩阵排布的通孔兼顾了通风散热需求，在板件搭载多类发热元件时，可通过通孔形成上下对流的散热通道，降低元件工作时的积热风险；侧边的卡扣式槽位经过公差匹配设计，拼接时板件之间的缝隙控制在极小范围内，能够保证多板拼接后的整体平面度，满足大尺寸原型搭建的承载需求。在设计思路上，这款板件优先考虑了通用适配性，摒弃了单一功能板件的专用化开孔设计，采用标准化矩阵孔位布局，能够覆盖绝大多数常规尺寸电子元件、功能模组的安装孔位需求，同时在板体边缘预留了充足的安装边界，可根据实际使用需求灵活加工固定孔位，适配不同规格的安装机柜、实验台架；板体边角做了钝化处理，避免安装调试过程中划伤操作人员，整体结构无多余的凸起或异形结构，堆叠存储时不会出现卡滞、刮蹭板面的问题。从安装边界来看，板体整体为规整长方体结构，长宽比例适配标准工业机柜的内部安装尺寸，厚度满足常规元器件插装后的引脚焊接空间需求，侧边卡槽的尺寸与市面上通用的C型安装导轨完全匹配，既可以单独作为单块原型板使用，也可以多块拼接组成更大面积的承载平台，安装时无需对现有机柜、台架做额外改造，可直接替换同尺寸的常规安装板使用，适配性较强。
