北京电信2N2222型晶体管三维结构设计

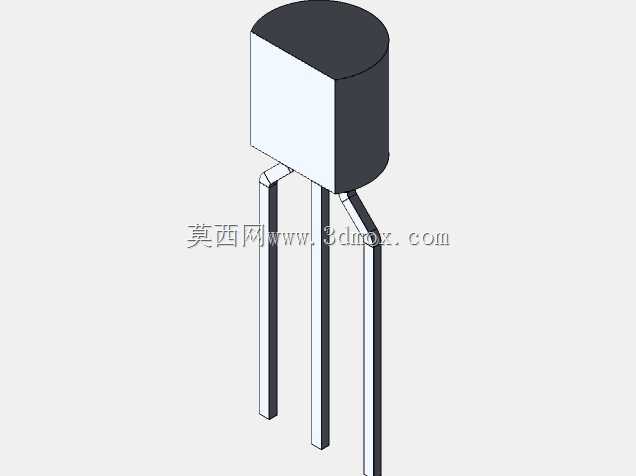

本次设计的2N2222型晶体管，是电子电路领域应用极为广泛的NPN型小功率半导体器件，在各类低频放大、开关控制电路场景中承担核心功能，常见于消费电子、工业控制板卡、通讯终端设备、教学实验电路等场景，可实现小信号电流放大、高速开关通断、信号调制等核心作用，是电子硬件设计中最常用的通用型分立半导体元件之一。从实际用途来看，该型号晶体管能够在集电极-发射极电压40V以内、集电极连续电流800mA以内的工况下稳定工作，既可以作为音频前置放大级的核心放大元件，对微弱的输入电信号进行电流增益放大，也可以作为高速开关元件，驱动小型继电器、LED指示灯、微型蜂鸣器等小功率负载，在数字逻辑电路、脉冲信号发生电路中也有大量应用。从产品功能特性来看，该晶体管具备电流增益高、开关速度快、低频特性稳定、成本低廉、通用性强的特点，其直流电流增益范围覆盖100-300区间，能够满足绝大多数小信号处理场景的放大需求，开关响应时间在纳秒级别，可适配最高数MHz的开关工作频率，满足常规数字电路的通断控制要求。在设计思路上，本次三维建模严格遵循TO-92封装的行业通用尺寸规范，完整还原了晶体管的三个引脚排布、塑封本体的外形轮廓、引脚直径与间距参数，建模过程中优先保证安装边界尺寸的准确性，确保模型导入PCB设计软件后可直接匹配对应的封装焊盘，不会出现安装干涉、引脚对位偏差的问题。外形尺寸方面，该晶体管塑封本体高度为4.5mm左右，本体截面为直径5mm左右的类圆柱结构，三个引脚呈一字型等距排布，相邻引脚中心间距为1.27mm，引脚直径为0.45mm，引脚伸出本体长度为12.7mm，安装时引脚穿过PCB板对应焊盘后焊接固定，本体距离PCB板面的预留安装间隙控制在1mm左右，既可以保证焊接后的结构稳定性，也能预留足够的散热空间，避免工作时热量堆积影响器件使用寿命。建模过程中对塑封本体的脱模斜度、引脚根部的过渡圆弧、引脚末端的倒角细节都做了还原，确保三维模型与实际量产器件的外形完全一致，可直接用于电子设备的结构装配校验、电路板布局干涉检查、产品装配工艺模拟等场景，帮助硬件设计工程师在研发阶段提前确认元件的安装空间，避免后期打样出现元件与周边结构件、其他元器件干涉的问题，有效缩短硬件产品的研发迭代周期。
