带IIC接口的1602液晶显示模块三维设计

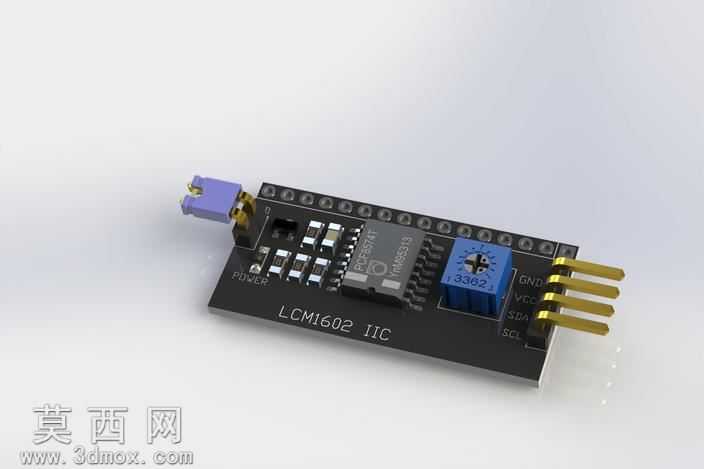

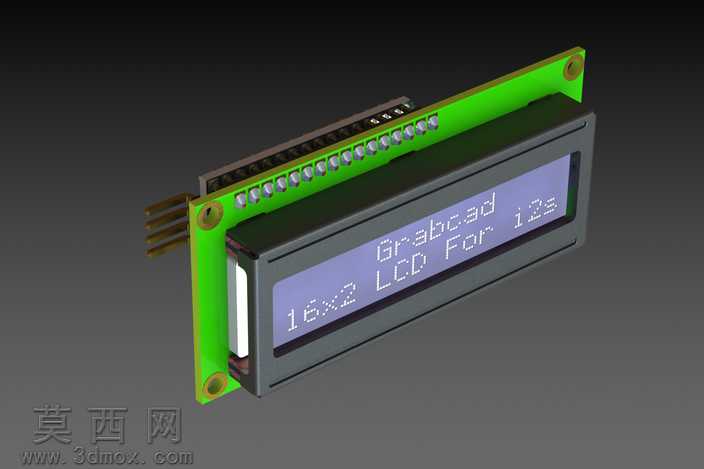

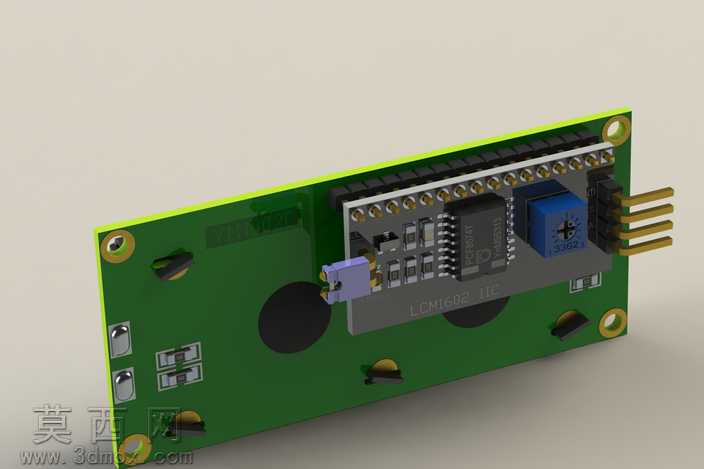

本作品为带IIC通讯接口的16×2字符型液晶显示模块三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原实物的结构特征与细节表现。建模阶段首先梳理模块的整体组成逻辑，将其拆分为液晶显示面板、绿色PCB驱动背板、金属固定边框、排针接口、背光组件、IIC转接电路部分等独立子装配单元，各单元间严格遵循实物的装配公差与配合关系，确保整体装配后无结构干涉、比例失真问题。材质渲染环节针对不同部件匹配对应材质属性：液晶显示区域采用半透明磨砂偏光片材质，模拟真实液晶屏通电前的淡紫灰色哑光质感，渲染时调整材质的透光率与反光度，还原屏幕表面的弱反光特性；PCB背板采用典型的阻焊绿油材质，添加细微的哑光颗粒质感，同时还原板上焊盘、走线、排针焊位的细节，金属排针采用亮面金属材质，模拟镀锡排针的金属光泽；模块两侧的固定铜柱采用黄铜金属材质，还原金属安装孔的倒角与螺纹细节；屏幕外围的金属包裹边框采用哑光黑金属材质，还原冲压金属件的边缘圆角与装配卡扣结构。结构设计上完整还原IIC转接模块与普通1602液晶屏的叠层装配关系，清晰展现IIC模块通过排针与液晶屏背板连接的结构，同时保留了模块上所有定位孔、安装位、接口引脚的细节特征，对于不需要的冗余细节做了合理的参数化抑制处理，在保证模型还原度的同时控制模型的整体复杂度。建模过程中对屏幕表面的字符丝印做了精细化处理，还原16×2字符屏的标识特征，渲染阶段采用柔和的环境光搭配定向补光，突出模块的结构层次与材质差异，让整体渲染效果贴近实物的真实视觉表现，可用于电子类项目的装配演示、结构验证、教学展示等场景，模型各部件参数可编辑，能够根据实际需求调整尺寸、更换材质以适配不同的使用场景。
