夹装式金属波纹管联轴器三维结构设计

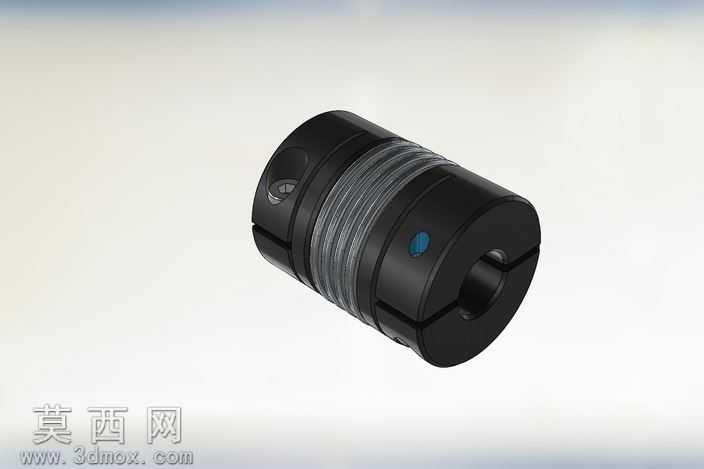

本作品为夹装式波纹管联轴器的三维参数化建模成果，建模过程中首先梳理联轴器的核心功能逻辑，即通过金属波纹管的弹性形变补偿两连接轴的径向、角向与轴向偏差，同时保证无间隙扭矩传递，适配精密传动场景的使用需求。建模阶段先完成两端铝轮毂的结构绘制：轮毂采用夹紧式剖分结构，单侧开设贯通胀紧缝，搭配锁紧螺钉实现与轴的无键固定，建模时精准还原轮毂的内孔尺寸、外径参数与整体长度，对螺钉安装孔的位置、沉头结构做细节刻画，保证孔位与剖分缝的位置公差符合装配逻辑。中部的不锈钢波纹管为核心弹性部件，建模时通过螺旋扫掠特征生成薄壁波纹结构，精准控制波纹的节距、波高与壁厚参数，还原波纹管可弹性形变同时具备抗扭刚性的结构特性，两端与轮毂的连接位置做贴合处理，模拟实际产品的压装固定结构。材质与渲染阶段，两端铝轮毂赋予黑色阳极氧化金属材质，调整表面粗糙度参数呈现哑光金属质感，锁紧螺钉赋予不锈钢亮面材质，中部波纹管赋予拉丝不锈钢材质，通过不同材质的质感差异清晰区分部件结构。渲染时采用柔和的工业产品布光，突出联轴器的圆柱轮廓、波纹细节与夹紧缝结构，多角度呈现产品的外观形态。设计过程中充分考虑联轴器的实际装配逻辑，两端内孔的尺寸公差、夹紧螺钉的锁紧行程、波纹管的形变补偿量均参考通用工业标准设定，保证模型结构符合真实产品的工程逻辑，既可以作为产品展示的可视化素材，也可用于传动系统的装配模拟、运动干涉校验场景，帮助设计人员直观理解波纹管联轴器的工作原理与结构组成，为精密传动部件的选型、装配教学提供直观的三维参考。
