80mm面板安装式通风防护格栅结构

　　在工业控制机柜、桌面PC机箱、嵌入式设备机架、小型工控终端等需要主动风冷散热的设备结构中，面板侧的通风防护构件是兼顾散热效率与异物阻隔的核心配套部件，本次涉及的80mm规格风扇格栅，正是适配标准80mm轴流散热风扇的面板安装类防护构件，在各类需要外露通风的设备面板场景中应用广泛。从实际使用场景来看，这类格栅常被安装在设备外壳的通风开孔处，外侧直接暴露在设备外部环境，内侧紧贴80mm轴流风扇的出风或进风面，一方面要保证气流能够顺畅通过，尽可能降低风阻对风扇散热效率的影响，另一方面要阻挡外部环境中的大尺寸异物、布线时脱落的线头等杂物进入风扇扇叶区域，避免扇叶卡滞造成的风扇烧毁、散热失效问题，部分场景下还可在格栅内侧夹装薄型过滤棉，对进入设备内部的空气进行初步尘粒过滤，适配多尘环境下的设备防护需求。

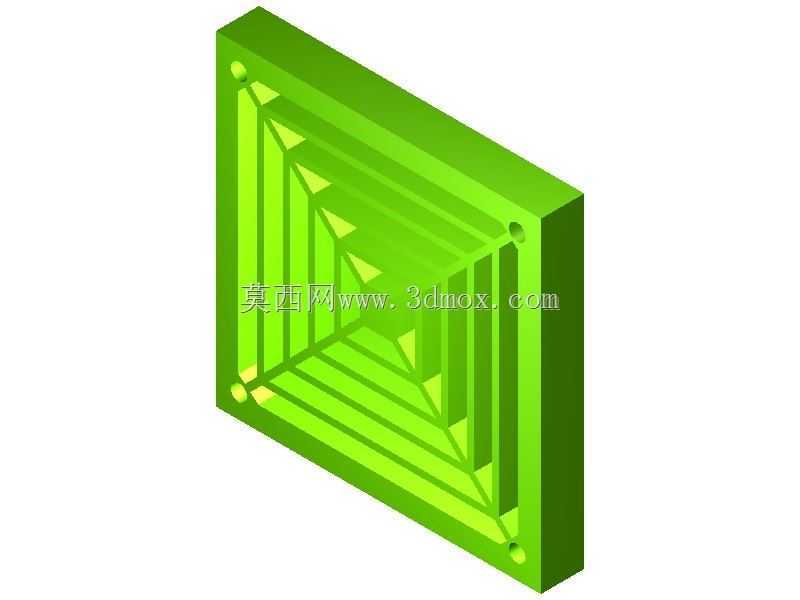

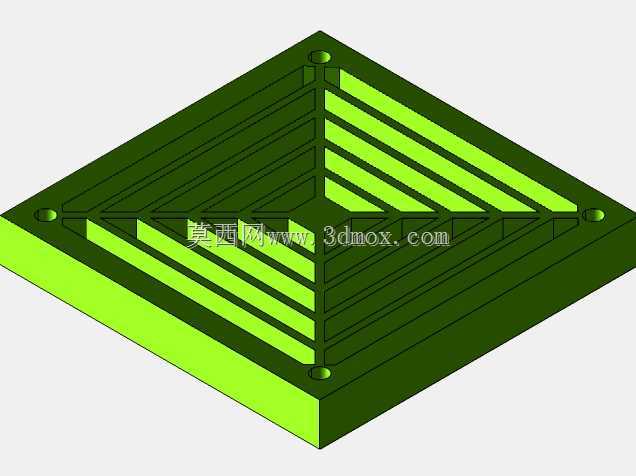

　　从功能特性上看，该格栅采用方形外框结构，四个角位预留了与标准80mm风扇安装孔位完全对齐的安装沉孔，安装时可直接与风扇共用面板固定螺丝，无需额外在面板上开设其他定位孔位，大幅降低面板开孔的加工复杂度。格栅的导流筋采用斜向递进的棱条布局，顺着风扇旋转的气流走向做了倾斜角度设计，相比直条式格栅能够有效降低气流穿过时的紊流噪音，同时筋条之间的通风间隙经过尺寸校核，既保证了足够的通风通流面积，又能将手指等意外触碰的异物阻隔在扇叶之外，满足基础的电气安全防护要求。格栅整体采用等壁厚设计，边缘做了圆角过渡处理，没有尖锐的棱角结构，在安装和后期维护拆卸时不会划伤操作人员的手部，也不会刮伤相邻的布线线缆。

　　从设计思路层面，该格栅在建模阶段优先匹配标准80mm风扇的安装边界，外框尺寸控制在与风扇外廓齐平的范围内，不会超出风扇的安装投影面，在多风扇并排密集布置的机柜面板场景下，相邻格栅之间不会出现安装干涉。格栅的厚度做了针对性优化，在保证结构强度的前提下尽可能做薄，不会额外占用风扇与面板之间的安装间隙，适配不同厚度的面板安装场景，即使是壁厚较薄的钣金面板，也能通过螺丝锁紧实现牢固固定，不会出现格栅晃动、异响的问题。格栅内侧预留了薄型过滤材料的夹持空间，可根据使用需求加装不同厚度的防尘滤棉，滤棉被夹持在格栅与风扇端面之间，不需要额外的固定结构，更换滤棉时只需拆下格栅即可完成操作，维护流程十分简便。

　　在安装边界的尺寸校核上，该格栅的四个安装孔中心距严格遵循80mm轴流风扇的通用安装标准，孔位直径适配常用的M3、M4规格固定螺丝，沉孔深度能够保证螺丝头部完全埋入格栅外表面，不会突出在外影响设备外观或者造成剐蹭。格栅的外框边缘做了贴合面板的平面设计，安装后能够与面板表面紧密贴合，不会出现明显的缝隙，避免未经过滤的空气从缝隙处直接进入设备内部，保证通风路径全部经过格栅的通风间隙。格栅的筋条布局从中心向外呈放射状递进，既保证了整体结构的抗形变能力，在受到外部轻微挤压时不会出现断裂变形，又尽可能减少了筋条对气流的遮挡，经实际通风效率测算，该格栅的有效通风面积占比超过70%，对风扇散热效率的影响控制在5%以内，完全满足常规设备的散热通风需求。

　　在实际选型适配过程中，这类格栅不仅可以用于电脑机箱的散热通风位，还可适配工业机架的散热面板、小型功放设备的通风口、3D打印机等桌面加工设备的散热开孔处，只要是采用标准80mm轴流风扇做主动散热的设备面板，都可以选用该款格栅做通风防护构件。建模过程中对所有的安装配合尺寸都做了公差预留，适配不同加工精度的面板开孔和不同厂商生产的标准80mm风扇，不会出现孔位错位、安装不上的问题。格栅的整体结构没有复杂的倒扣或者特殊结构，采用常规的注塑工艺即可批量生产，生产成本较低，适合作为设备的标准配套配件大规模使用。
