车载金属网格车顶置物货篮结构设计

　　在户外自驾、长途出行以及小型工程作业的车辆使用场景中，车顶载货空间的拓展一直是用户的核心需求之一，这款金属网格结构的车顶货篮，正是针对这一实际使用需求完成的结构设计。不同于封闭式的车顶箱，开放式的网格货篮在装载不规则尺寸的户外装备、工程工具时具备更高的适配性，无论是露营用的折叠桌椅、天幕杆，还是工程作业用的长梯、管材，都可以通过绑带直接固定在货篮网格上，无需受限于封闭箱体的内部尺寸约束。

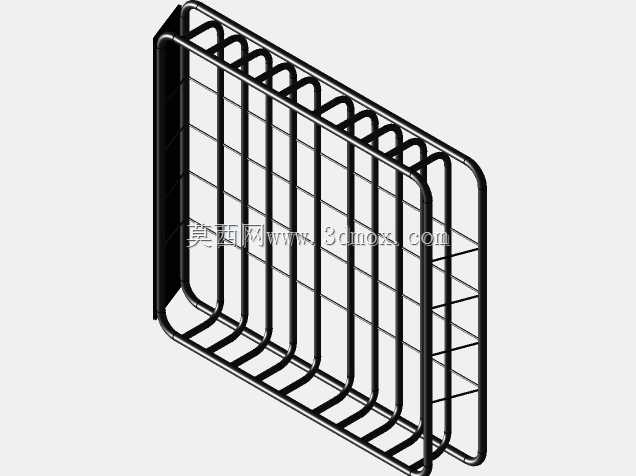

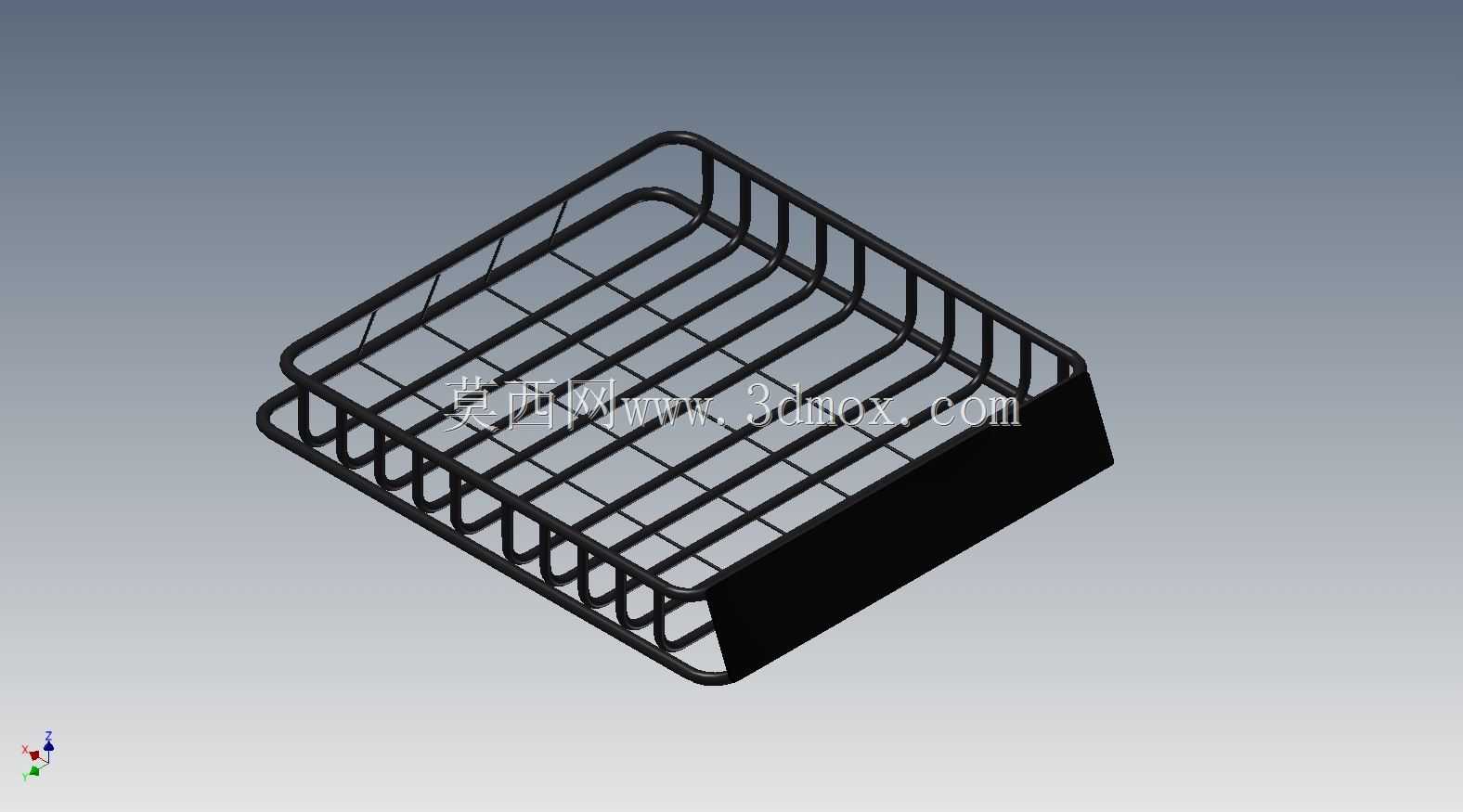

　　从结构设计思路来看，这款货篮整体采用弯折圆钢焊接成型的框架结构，底部为纵横交错的网格支撑面，网格间距经过实际承重测算，既能够保证对小件物品的支撑性，避免装载物品从网格间隙掉落，又能尽可能降低自身结构重量，减少车辆行驶过程中的车顶负载与风阻影响。货篮四周设置了向上弯折的围边结构，围边同样采用圆钢连续弯折成型，与底部框架焊接为整体，围边高度控制在合理区间，既能够阻挡装载物品在车辆加减速、转向过程中发生侧滑掉落，又不会因为围边过高增加不必要的风阻与重量。货篮的其中一侧设置了整块的挡板结构，该结构一方面可以在车辆高速行驶时阻挡气流直接冲击装载的物品，降低风噪与气流对货物的扰动，另一方面也可以作为货篮安装时的定位基准面，提升与车顶行李架横杆连接时的安装精度。

　　在安装边界的设计上，货篮底部框架预留了与通用型车顶行李架横杆匹配的安装位，安装位的间距可以在一定范围内调整，能够适配市面上绝大多数SUV、皮卡以及旅行车的原厂或加装车顶横杆，安装时通过U型螺栓或专用卡扣将货篮底部框架与横杆紧固连接，连接点的位置经过受力校核，保证在颠簸路面行驶、紧急制动等极端工况下，连接点的受力不会超过材料的屈服强度，避免结构变形或连接失效。货篮的整体外形尺寸遵循常规车顶载货的尺寸规范，宽度不超过车辆车身宽度，长度适配多数家用车型的车顶纵向空间，安装后不会遮挡车辆天窗的正常开启，也不会超出车身前后边界影响车辆的通过性与行驶安全。

　　从实际使用的功能特性来看，全金属的焊接结构让这款货篮具备足够的结构强度，表面经过喷塑处理，能够应对户外使用时的雨水、泥沙侵蚀，延长结构的使用寿命。开放式的网格结构在日常使用中也更便于清理，装载物品时残留的泥沙、积水可以直接从网格间隙排出，不会在货篮内部积存造成锈蚀。不同于需要复杂开合结构的封闭式车顶箱，这款货篮没有活动部件，结构可靠性更高，长期使用也不会出现锁具失效、铰链损坏等问题，维护成本极低。在进行三维建模的过程中，所有圆钢的弯折半径都参考了实际金属管材弯折的工艺参数，焊接位置的结构预留了足够的焊接工艺空间，保证设计完成的模型可以直接对接生产工艺，不需要进行额外的工艺调整，网格的排布也兼顾了结构强度与材料利用率，在保证承重能力的前提下尽可能减少材料的使用，控制产品的生产成本与自重。
