温度控制器用搭扣式密封防护外壳结构

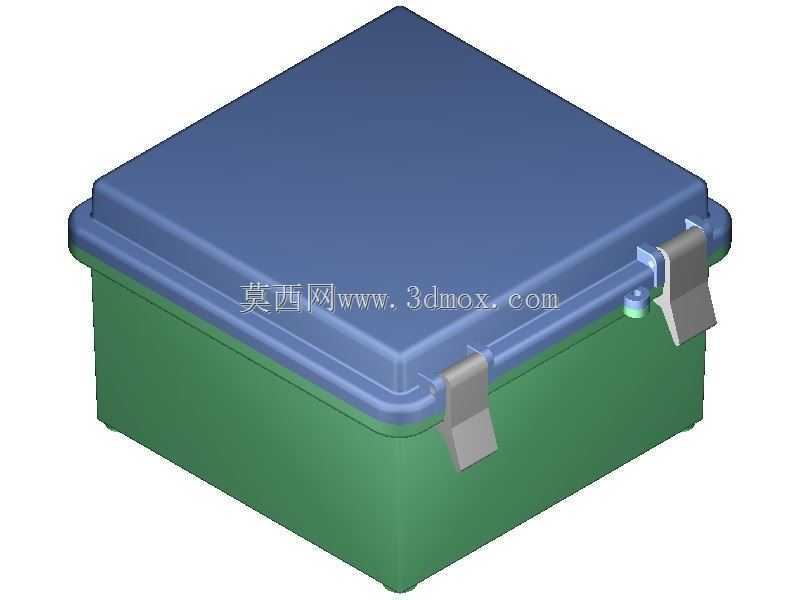

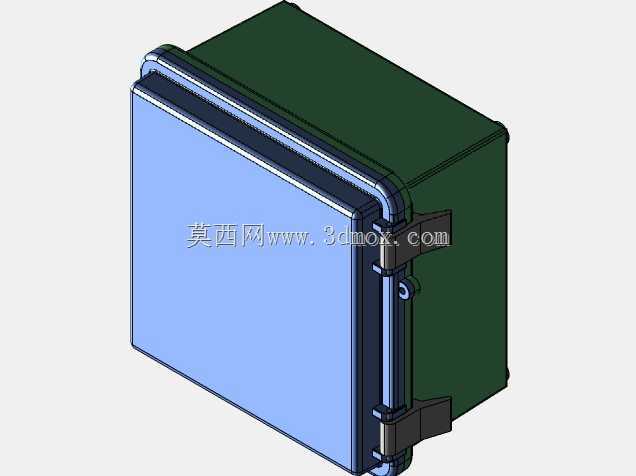

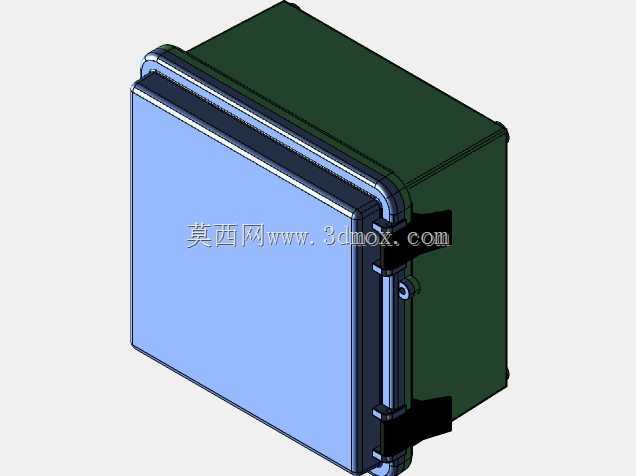

　　这款搭扣式密封壳体，主要面向工业现场温度控制器的安装防护需求设计，适配车间温控采集终端、小型温控调节模块、嵌入式温控变送单元这类需要在多尘、偶有凝露的工业环境下长期运行的电气部件。日常在注塑机料筒温控段、烘干线温度监测点、恒温仓储环境采集端这类场景里，裸露的温控电路板很容易被加工粉尘覆盖、被现场飞溅的切削液或冷凝水侵蚀，这类小型密封外壳就是为了给核心温控电路提供可靠的物理防护，同时兼顾日常检修的便捷性。从结构设计逻辑来看，壳体采用上下分箱的扣合结构，下箱体为主体容纳腔，上盖为密封端盖，两者的配合面做了整圈的止口设计，预留了密封胶条的安装槽位，扣合后可以实现IP65级别的基础防护，能够阻挡直径1mm以上的固体异物侵入，

　　同时防止各个方向的飞溅水进入壳体内部，完全满足常规工业车间的电气防护要求。上下盖的锁紧采用侧边对称布置的弹性搭扣，搭扣本身做了圆弧过渡的扣合面，和上下盖的扣合凸台配合时，不需要额外工具就能实现快速开合，日常检修温控模块、调整拨码参数或者更换接线的时候，不需要拆卸整颗固定螺丝，直接掰开搭扣就能掀开上盖，相比传统螺丝固定的外壳，现场运维效率能提升不少，同时搭扣的弹性结构可以在胶条长期使用出现轻微压缩形变的时候，自动补偿扣合压力，避免因为密封件老化出现防护等级下降的问题。壳体的边角全部做了大圆弧过渡处理，没有尖锐的直角结构，一方面是注塑生产的时候可以改善塑料熔体的流动填充效果，减少边角缺胶、应力集中的问题，提升壳体注塑成型的良品率，另一方面在现场安装布线的时候，圆弧边角不会划伤操作人员的手部，也不会刮破连接线缆的绝缘层，降低现场安装的安全隐患。下箱体的侧壁预留了线缆穿装的防水接头安装位，位置靠近箱体底部，穿线后线缆自然向下弯折，不会出现雨水或凝露顺着线缆流进壳体内部的虹吸问题，安装位的孔径适配常规的M12、M16工业防水接头，用户可以根据实际进出线的数量和线径自行选配接头，不需要额外在壳体上打孔加工。从安装边界来看，下箱体的底部预留了四个嵌入式的安装柱，柱内做了铜螺母嵌件的安装位，安装的时候可以从箱体外部用自攻螺丝或者机丝直接把壳体固定在安装支架、设备壁面上，固定螺丝不会穿透箱体内部的容纳腔，不会破坏壳体的密封性能，

　　安装孔的中心距按照通用小型电气外壳的安装规范设计，适配市面上多数标准Din导轨安装支架的固定孔位，既可以直接壁挂安装，也可以搭配导轨卡扣实现标准电气柜内的导轨安装。上盖的顶面做了微弧的凸起设计，不是完全的平面结构，这样当壳体顶部有凝露或者滴落的水滴时，水会顺着弧面流向壳体侧边，不会在顶面长期积水，减少水分渗入配合面的概率。搭扣的材质选用和壳体同色系的工程塑料，和上下盖的材质收缩率一致，在高低温变化的环境下不会因为材质热胀冷缩系数差异出现搭扣卡滞或者扣合松动的问题，搭扣和上盖的连接采用一体式的铰接结构，没有额外的金属销轴，避免长期使用后销轴锈蚀导致搭扣失效，也减少了装配的零件数量，降低整体的生产装配成本。

　　壳体内部的容纳腔做了均匀的壁厚设计，整体壁厚控制在2.5mm，既保证了壳体的结构强度，在承受10J以内的外部冲击时不会出现开裂变形，也不会因为壁厚过厚导致注塑生产时出现缩痕、翘曲的问题，腔体内壁预留了电路板安装的凸台，凸台高度5mm，安装电路板后电路板和壳体底部留有足够的走线空间，也能避免电路板直接贴在壳体壁上，在低温环境下壳体壁产生的凝露不会直接接触到电路板，提升内部电路的运行可靠性。在实际选型使用的时候，需要注意这款壳体的内部容纳空间适配长宽尺寸不超过120mm、高度不超过60mm的小型温控电路板，安装时要先把线缆从防水接头穿入壳体内部，完成接线和电路板固定后，再把密封胶条嵌入上盖的止口槽内，扣合上盖后依次把两侧的搭扣按压到位，确保搭扣完全卡入下箱体的扣合凸台，不要出现单边扣合的情况，避免密封胶条受力不均影响防护效果。如果是在户外或者有强腐蚀气体的环境下使用，可以在配合面的密封胶条上额外涂覆一层薄的硅脂，进一步提升密封性能，同时定期检查搭扣的扣合状态，清理搭扣铰接缝隙里积累的粉尘，保证搭扣开合顺畅。
