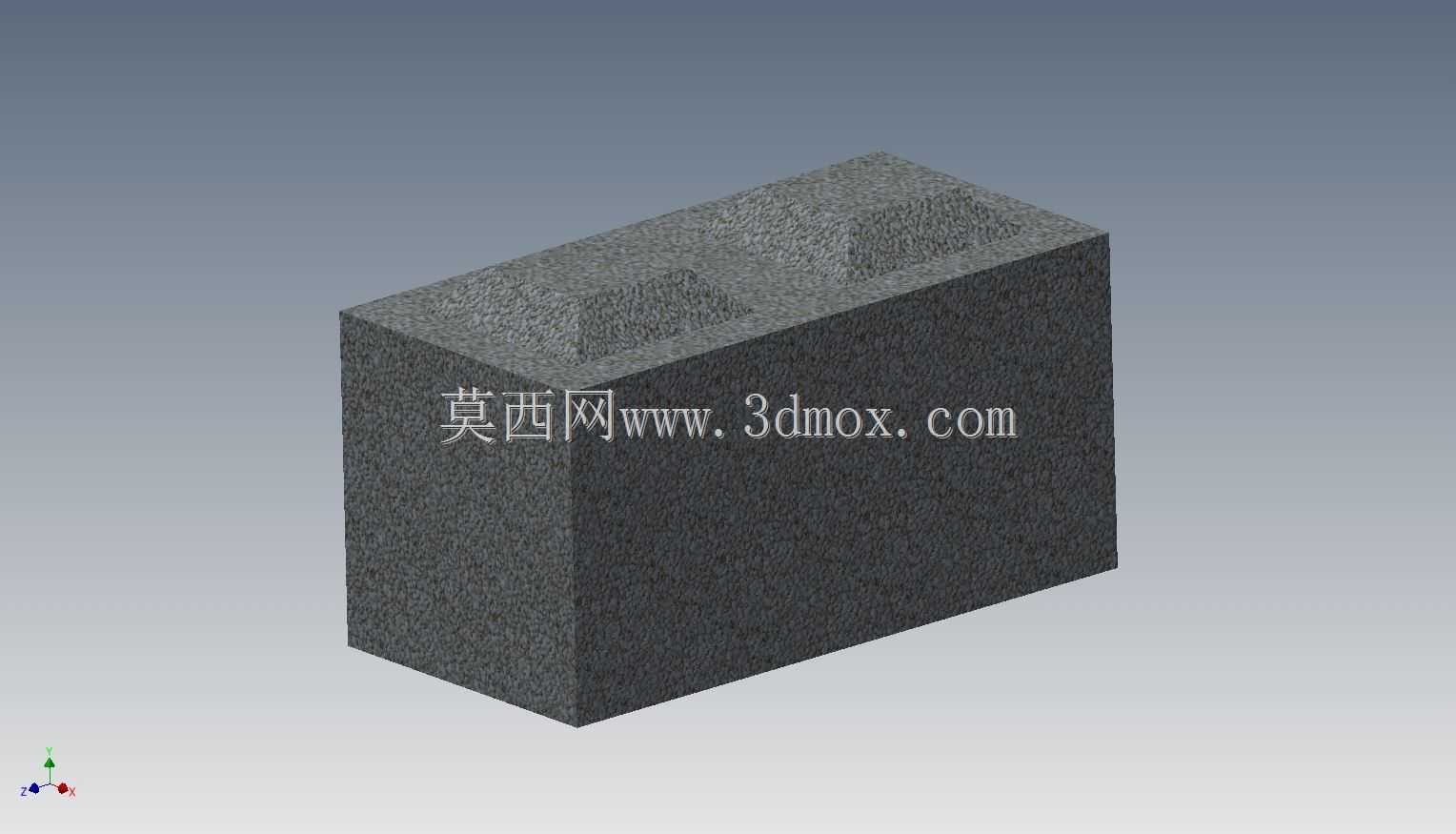

双凹槽混凝土砌块三维结构设计

　　日常做建筑配套构件建模时，这类带双凹槽的混凝土砌块是很常见的标准化砌筑单元，很多人建模时容易忽略实际砌筑时的咬合逻辑，只做个长方体加两个凹坑就完事，实际落地生产和施工时会出不少问题。先从应用场景说，这类砌块主要用在低层建筑非承重墙体、市政管线围挡、设备基础围护、厂区临时分隔墙这些场景，相比标准实心砖，它的自重更轻，两个顶面的凹槽不是随便开的，一方面是砌筑时铺放砂浆后，上层砌块的底面能和凹槽内的砂浆形成嵌固咬合，避免墙体受侧向力时出现层间滑移，另一方面凹槽可以直接穿设水平拉结筋，不用额外在砌块上开槽打洞，减少现场施工的二次加工量，尤其在装配式围挡施工时，水平筋顺着凹槽通长布置，墙体整体抗风性能比平口砌块提升不少。

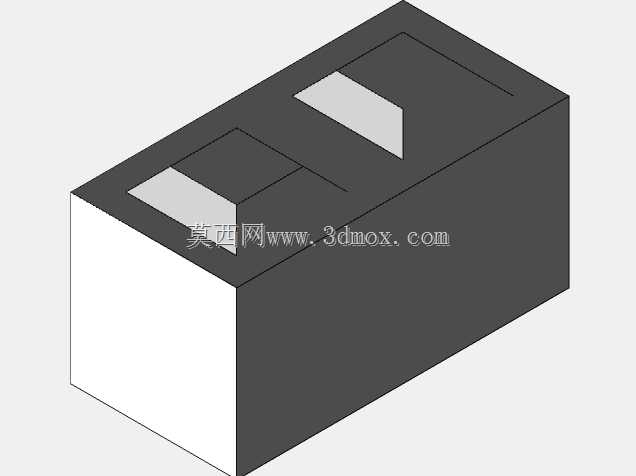

　　设计思路上，首先要匹配常规砌筑的作业模数，砌块的长度方向要符合人工搬运的重量限制，单块重量控制在普通工人能徒手搬运的区间，所以整体块体的壁厚不能过薄也不能过厚，过薄的话混凝土振捣成型时容易出现边角缺棱掉角，运输过程中损耗率会飙升，过厚则自重太大，不仅增加材料成本，还会提升砌筑时的劳动强度。两个凹槽的位置是对称布置在砌块顶面的，槽的深度不能过深，否则会削弱砌块顶部的受压截面，上层砌块压下来时容易在槽边出现应力集中开裂，槽的宽度要刚好适配常规拉结钢筋的直径加上砂浆包裹层的厚度，保证钢筋穿入后，砂浆能充分包裹钢筋，不会出现空鼓。

　　外形尺寸方面，砌块的长宽高要符合建筑模数的协调要求，长度方向一般匹配常规砌筑时的灰缝间距，竖向高度要配合每层砌筑的灰缝厚度，保证整墙砌筑完成后，高度尺寸能凑成标准模数，不用额外砍砖。安装边界上要注意，这类砌块砌筑时，底层要先做找平层，第一皮砌块的底面要和找平层完全贴合，避免出现悬空导致的受力不均；相邻砌块的竖向灰缝要错开排布，不能出现通缝，凹槽内的砂浆要铺满，不能只在槽边抹一点应付，否则拉结筋的作用就完全失效；如果是用在有防水要求的围护墙体，砌块的外侧还要做抹灰防水层，这时候砌块侧面的粗糙度要足够，保证抹灰层能有效附着，不会出现空鼓脱落。

　　建模的时候要注意，混凝土砌块的表面不是光滑的，要做出混凝土浇筑后的粗糙质感，边角处要做微小的倒角，不是尖锐的直角，因为实际生产中钢模的边角不可能做到绝对锋利，脱模时也会有轻微的磨损，尖锐直角的模型导入渲染软件做施工模拟时，视觉效果会非常假，不符合实际构件的外观特征。另外两个凹槽的底部要做微小的斜度，方便钢模脱模，要是把槽做成直上直下的，生产时脱模很容易把槽边的混凝土带掉，造成残次品，这个细节很多新手建模时很容易忽略，只考虑外观不考虑生产工艺的可行性。还有砌块的内部，要是做轻量化的空心结构，肋的布置要顺着受力方向，保证受压时荷载能顺着肋传递到底部，不能随便布置肋板，否则实际生产出来的砌块受压承载力达不到要求，容易出现压碎的情况。

　　在设备基础围护的应用场景里，这类砌块还能配合顶部的凹槽固定临时的管线支架，不用在砌块上打膨胀螺栓，直接用卡件卡在凹槽里就能固定支架，后期拆除也不会破坏砌块本体，能重复周转使用，这也是双凹槽设计的一个延伸用途。做施工模拟动画的时候，要准确还原砌筑时的咬合关系，砂浆层的厚度要控制在标准范围内，不能把模型直接挨在一起，那样模拟出来的施工效果完全不符合实际工艺要求。另外还要考虑砌块堆放的场景，这类砌块堆放时不能叠放过高，因为混凝土的边角强度不高，叠放层数太多的话，下层砌块的边角会被压坏，所以建模做堆场布置时，叠放高度要符合现场施工的安全规范，不能随意堆高。
