可延长式工业防护栏扶手结构设计

　　在工业生产现场的各类作业平台、设备巡检通道、高空走台区域，防护扶手是必不可少的安全防护构件，这套可延长式工业扶手结构，正是针对现场不同长度的防护需求做的适配设计，解决了传统定长扶手需要现场裁切、拼接精度差的问题。从实际应用场景来看，这类扶手广泛用在厂区设备周边的巡检走道、钢结构操作平台边缘、物流仓储的登高作业区、厂房内的梯道侧边，核心作用是为作业人员提供行进时的扶靠支撑，同时作为临边防护的受力构件，避免人员失足跌落，也能在人员失衡时提供可靠的抓持受力点。

　　设计之初首先考虑的是现场安装的适配性，常规工业防护扶手的安装基面多为型钢平台边梁、混凝土结构预埋钢板，这套扶手的底部固定端做了带安装孔的地脚板结构，地脚板上的长圆孔设计可以抵消基面安装孔位的施工误差，不需要在现场二次扩孔就能完成固定，降低现场安装的工作量。扶手的主受力杆件采用矩形截面型材，相比圆管型材，矩形管的平面贴合性更好，在做延长拼接时，相邻段的扶手可以通过内嵌的连接衬件实现精准对位，拼接处的外表面没有突出的连接构件，不会出现勾挂作业人员衣物、磕碰工具的问题，这一点在巡检通道这类人员频繁通行的区域尤为重要。

　　关于可延长的结构设计，没有采用复杂的伸缩锁紧结构，毕竟工业现场的防护构件可靠性是第一位的，复杂结构反而会增加后期维护的隐患。这套结构的延长逻辑是通过标准段的拼接实现，每一段标准扶手的端部都预留了统一的连接接口，根据现场实际需要的防护长度，可以选择不同数量的标准段进行组合，端部的封头构件可以适配任意长度的组合终端，不需要针对特殊长度单独开模制作构件，对于项目施工方来说，可以提前储备标准段构件，根据现场实测尺寸快速组合安装，大幅缩短现场施工的周期。

　　从安装边界的尺寸来看，扶手的主横杆高度符合工业临边防护的常规高度要求，底部的踢脚板结构和主框架做了一体化设计，不需要额外单独安装踢脚挡板，能够防止工具、小零件从平台边缘掉落，避免下方区域的物体打击风险。中间的横栏间距做了合理控制，既不会因为间距过大留下防护空隙，也不会因为杆件过密造成材料浪费，整体框架的受力经过校核，在人员正常扶靠、甚至突发情况下的侧向冲击载荷下，杆件的变形量都在安全允许范围内，不会出现结构失稳的问题。

　　实际选型使用的时候，需要注意安装基面的承载能力，这套扶手的固定地脚设计是按照常规钢结构平台的载荷参数做的，如果是安装在混凝土结构上，需要搭配对应的膨胀螺栓或者预埋焊接件，不能直接在轻质砖、空心砖这类低强度基面上固定。另外在做延长拼接的时候，相邻段的连接螺栓需要按照规定的扭矩锁紧，拼接完成后要检查整段扶手的直线度，避免出现局部凸起或者凹陷的情况，保证人员扶靠时的手感顺畅，也避免应力集中在拼接位置影响结构寿命。

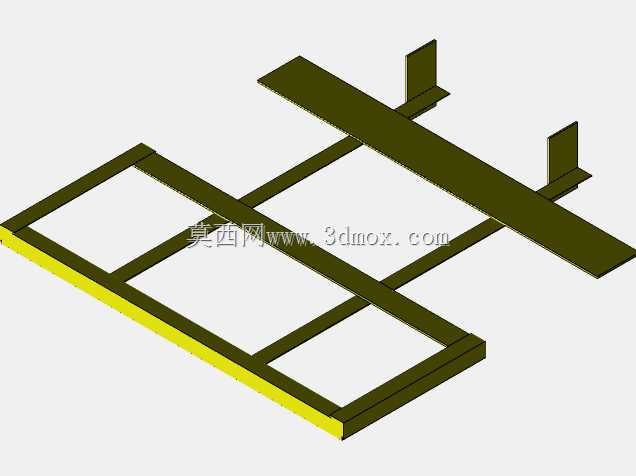

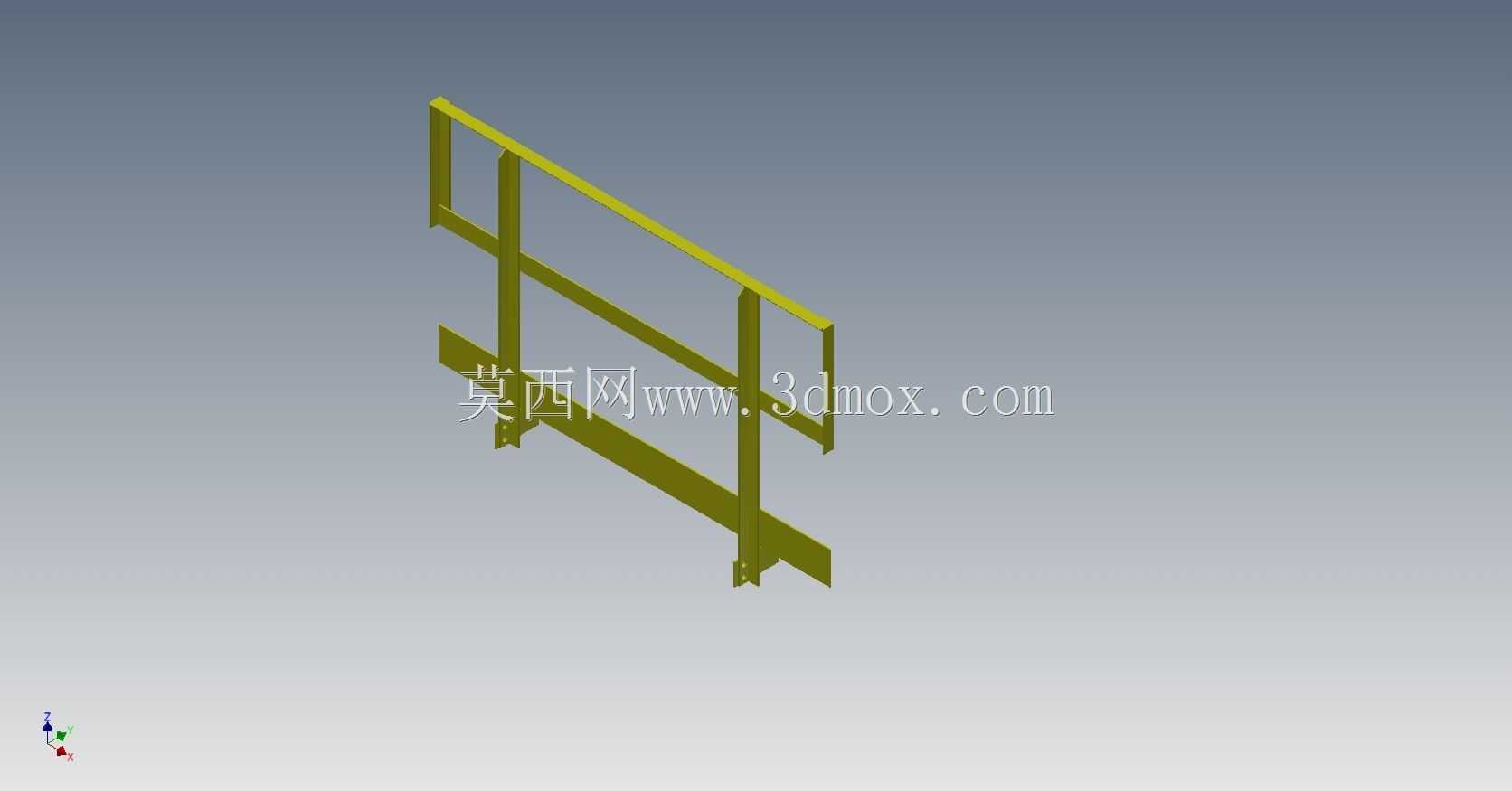

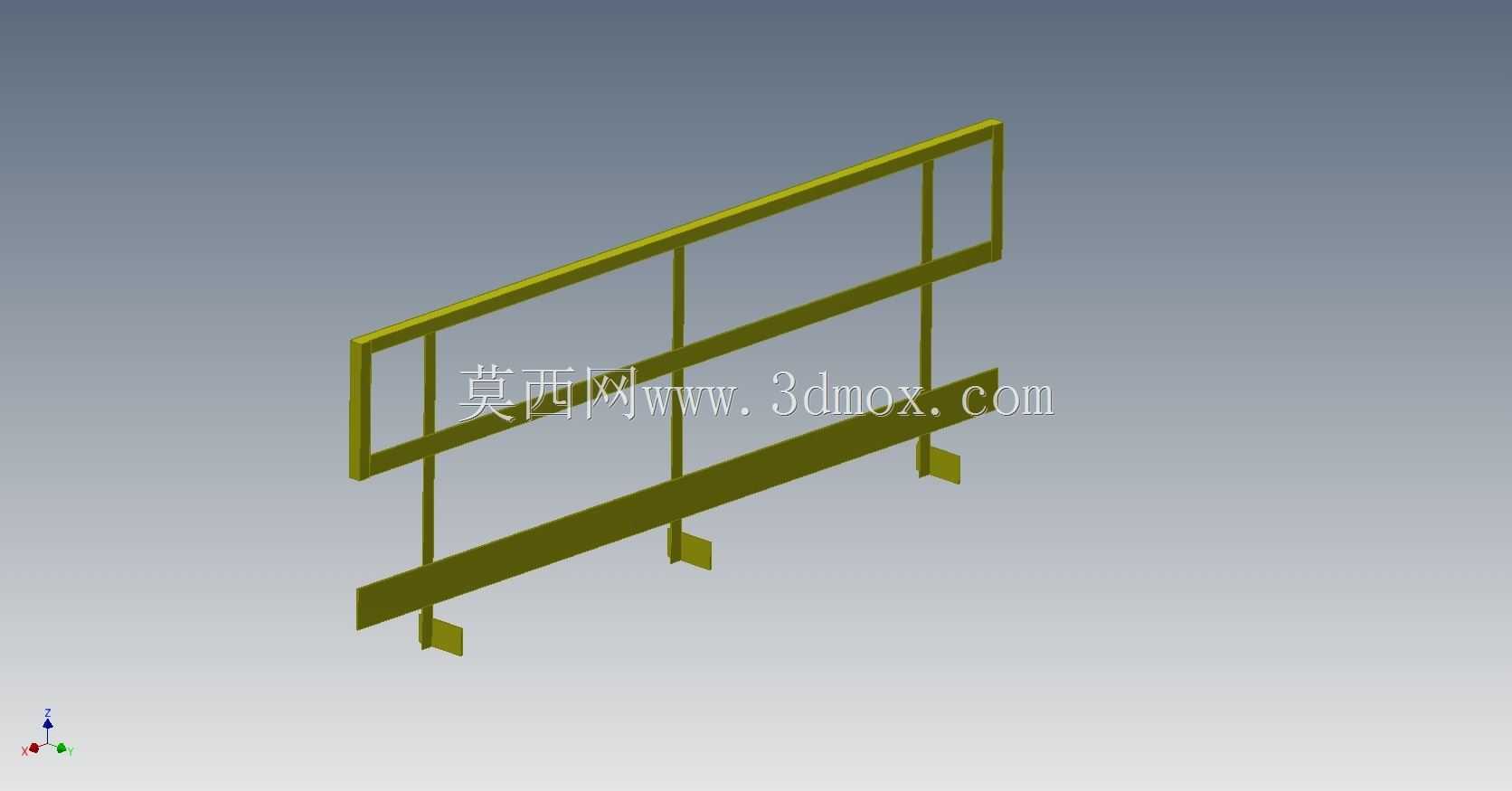

　　和市面上常见的焊接式固定扶手相比，这种可拼接延长的结构还有一个优势，就是后期厂区改造、设备移位的时候，可以将扶手拆解后重新组合使用，不需要像焊接扶手那样切割报废，能够降低厂区运维的改造成本，构件的表面做了防腐涂装处理，适合在普通工业厂房的室内环境使用，如果是在户外或者有腐蚀介质的区域使用，只需要更换对应的表面处理工艺，主体结构不需要做改动，适配性很强。从三维建模的角度来说，这套模型把所有的安装孔位、拼接接口、构件配合尺寸都做了准确还原，结构设计人员可以直接在这个模型的基础上调整参数，适配不同项目的具体尺寸要求，不需要从零开始搭建框架结构，能够节省不少结构设计的时间，建模时的装配约束也完全按照实际安装逻辑设置，做运动干涉检查的时候可以直接验证拼接过程中有没有构件冲突的问题，提前规避现场安装可能出现的配合问题。
