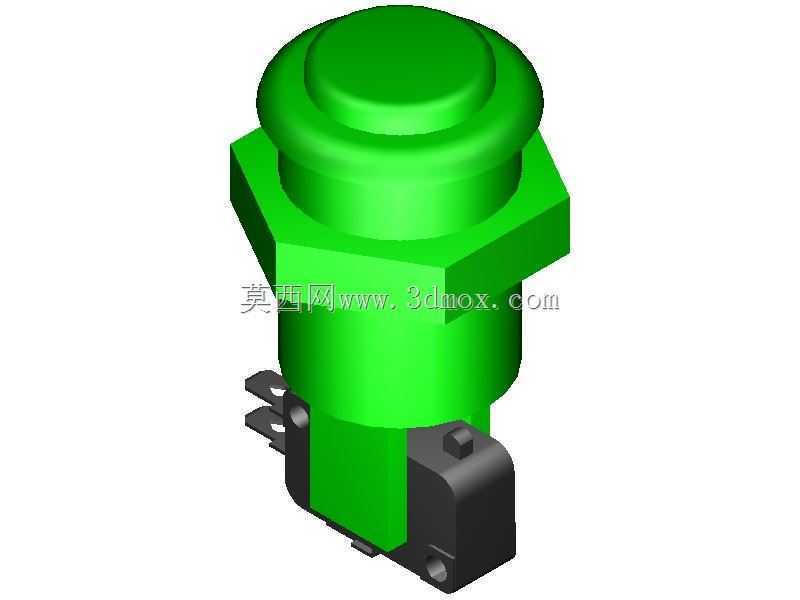

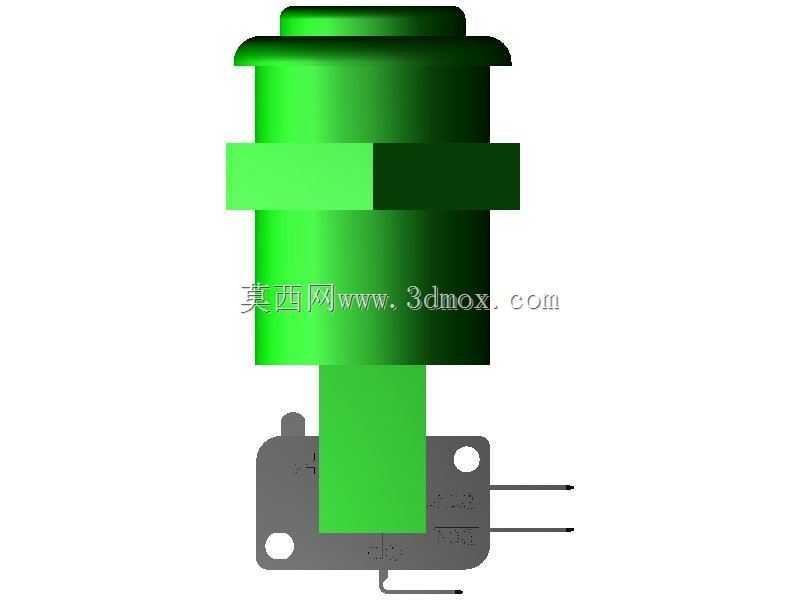

CNC控制柜用自复位绿色操作按钮结构

　　这款操作按钮的结构设计完全围绕工业现场的实际使用需求展开，首先从安装边界来看，主体采用六角法兰式安装基座，适配标准的控制柜面板开孔尺寸，安装时仅需从面板正面穿入，通过配套的锁紧螺母从柜体背面紧固即可，六角结构的设计刚好可以适配普通开口扳手的咬合尺寸，现场安装无需定制专用工具，单人即可完成装配作业，基座下方的接线端子采用快插式焊片结构，适配常规的0.5-1.5平方多股控制导线，接线时不需要额外加工线鼻子，直接压接即可保证导通可靠性，端子旁的凸起定位挡边可以避免接线时导线过度弯折触碰相邻元件，减少柜内布线的短路风险。

　　从功能特性上看，按钮头部采用圆弧凸起的按压面设计，按压行程控制在3-5mm区间，按压力度设置在15-20N，既不会因为力度过轻导致现场误触碰触发误动作，也不会因为力度过大增加操作人员的手部疲劳，内置的自复位弹簧采用不锈钢材质，经过万次按压寿命测试，长期使用不会出现弹力衰减、卡滞的问题，按钮头部的绿色配色符合工业控制的通用标识规范，默认作为启动、功能确认类操作的触发元件，操作人员在现场可以通过颜色快速识别按钮功能，降低误操作概率。

　　在实际应用场景中，这类按钮主要用于CNC控制柜、自动化设备操作面板、小型机床控制站等场景，除了常规的设备启动功能外，也可以作为自定义功能的触发按键使用，比如在CNC控制柜上可以绑定程序确认、辅助功能开启、手动进给触发等自定义操作，适配不同设备的功能配置需求。设计过程中充分考虑了工业现场的使用环境，按钮外露部分采用耐油污的工程塑料材质，表面做了哑光处理，不会因为车间内的切削液、润滑油飞溅导致表面腐蚀发黏，也不会在强光下产生反光影响操作人员识别按钮位置，基座部分的密封结构可以阻挡大部分粉尘进入按钮内部，适配机加工车间多粉尘、多油污的使用环境，减少日常维护的频次。

　　从结构细节来看，按钮的活动部件之间预留了0.1mm的配合间隙，即使在温差较大的车间环境下，塑料件出现轻微热胀冷缩也不会出现按压卡滞的问题，基座下方的卡扣结构可以将内部的触点模块牢牢固定，设备运行过程中产生的振动不会导致触点模块松脱移位，触点采用银合金材质，导通电阻小，长期通断控制回路不会出现触点氧化、接触不良的问题，额定负载适配常规的24V直流控制回路，完全满足工业设备的控制回路参数要求。安装完成后按钮头部突出面板的高度控制在12mm左右，既不会因为突出过高被现场的工件、工具意外磕碰触发，也不会因为突出过低导致操作人员按压时找不到受力点，头部的圆弧过渡设计没有尖锐棱角，操作人员即使长时间频繁按压也不会划伤手部。在三维建模过程中，所有配合尺寸都按照通用工业按钮的互换性标准设置，替换原有同规格按钮时不需要重新加工面板开孔，也不需要调整柜内的布线长度，直接替换即可正常使用，模型的结构拆分完全按照实际零件的装配关系搭建，每个零件的壁厚、加强筋位置都符合注塑加工的工艺要求，不会出现壁厚不均导致的注塑缺陷，也方便后续根据实际需求调整按钮的配色、触点配置等参数，比如更换头部颜色作为停止、复位按钮使用，或者增加指示灯模块做成带灯按钮，拓展不同的使用场景。
