SOIC封装PIC微控制器芯片三维结构

项目分类:通用机械零部件 发布时间:2021-05-01 ID:153041
  • SOIC封装PIC微控制器芯片三维结构
  • SOIC封装PIC微控制器芯片三维结构

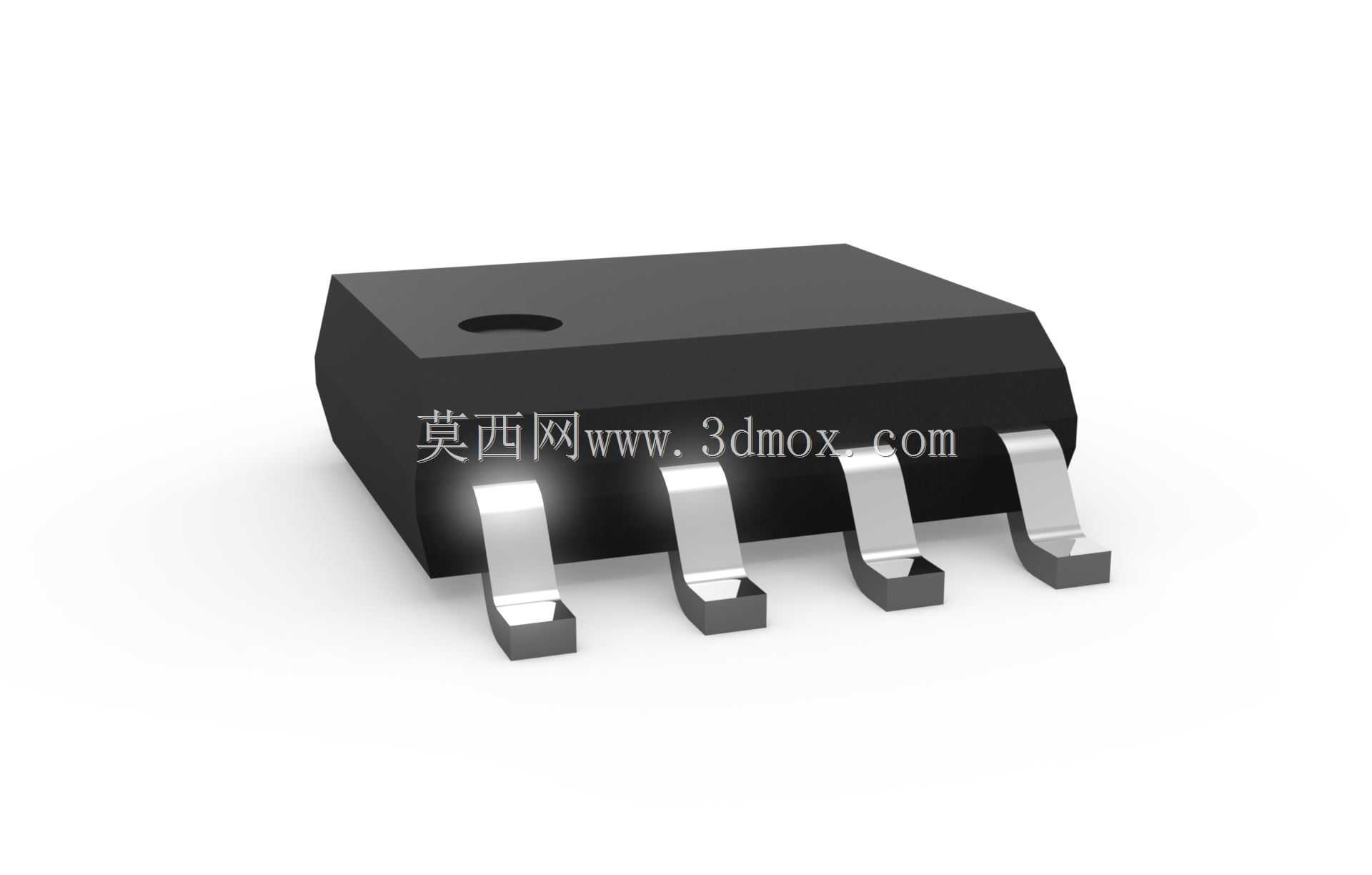

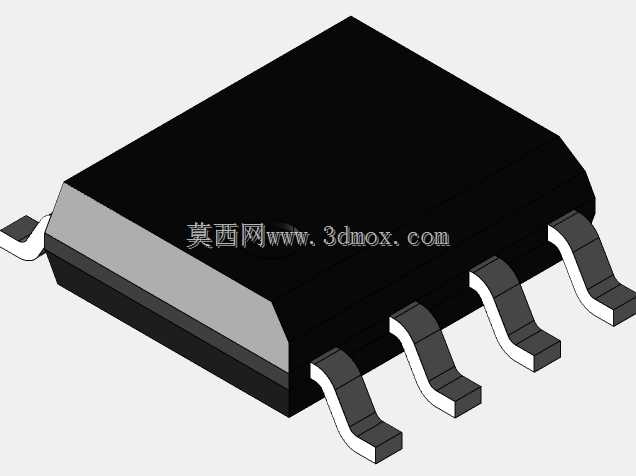

这款SOIC封装的PIC微控制器,是嵌入式控制领域应用极为广泛的核心半导体器件,常见于工业控制板卡、消费类电子主控模块、小型智能传感节点、车载辅助电子单元等场景中,承担逻辑运算、外设调度、信号采集处理、指令输出执行的核心控制作用,是小型化电子设备实现智能化功能的核心载体。从设计维度来看,该模型完整还原了SOIC小外形集成电路封装的典型结构特征,主体采用黑色环氧塑封成型的矩形本体,本体顶面设置有圆形定位标记,用于生产焊接过程中的引脚方向识别,避免贴装反向导致的电路功能失效。本体单侧引出四枚鸥翼型贴片引脚,引脚采用弯折成型结构,引脚末端做平整化处理,能够完美匹配PCB表面贴装工艺的焊接要求,引脚间距遵循SOIC封装的标准规范,可直接适配对应规格的PCB焊盘设计,无需额外调整安装尺寸。在设计思路上,该结构充分平衡了器件的散热性能、安装便捷性与空间占用率,塑封本体的厚度控制适配常规板卡的堆叠安装需求,鸥翼引脚的弯折弧度经过优化,既能够在焊接过程中释放热应力,避免温度循环过程中引脚与焊盘连接处出现开裂失效,也能在自动化贴装过程中提供足够的结构强度,避免吸嘴取放、传送过程中出现引脚变形问题。安装边界方面,该器件的整体外轮廓尺寸严格遵循行业通用的SOIC-8封装(本视角展示单侧四引脚)的尺寸规范,本体长度、宽度、引脚外伸长度均符合表面贴装生产线的供料、贴装、回流焊全流程的尺寸适配要求,在PCB布局时,仅需按照引脚间距预留对应焊盘位置,同时在本体周边预留不少于0.5mm的工艺间隙,即可满足自动化生产的装配要求,无需额外设计定制化的固定结构,依靠焊盘的焊接张力即可实现器件的可靠固定。塑封本体的边角做微小圆弧过渡处理,避免生产转运过程中边角崩裂损伤内部晶圆,引脚表面的镀层结构在模型中通过材质区分做了还原,能够直观展现成品器件的外观质感,可用于电子设备的结构装配干涉检查、生产工艺仿真演示、教学场景下的封装结构认知等场景,帮助结构设计工程师在板卡设计阶段提前确认器件与周边结构件的空间匹配关系,避免后期打样出现装配干涉问题,也能为电子工艺相关的教学培训提供直观的三维结构参照,让学习者清晰理解贴片封装芯片的外形特征与安装逻辑。
