12832点阵液晶显示模组结构设计

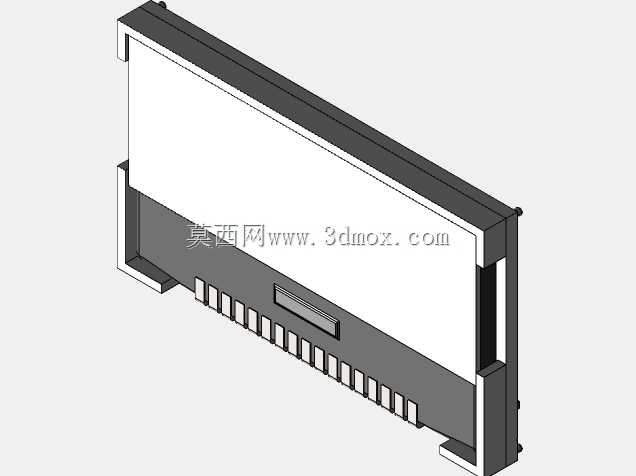

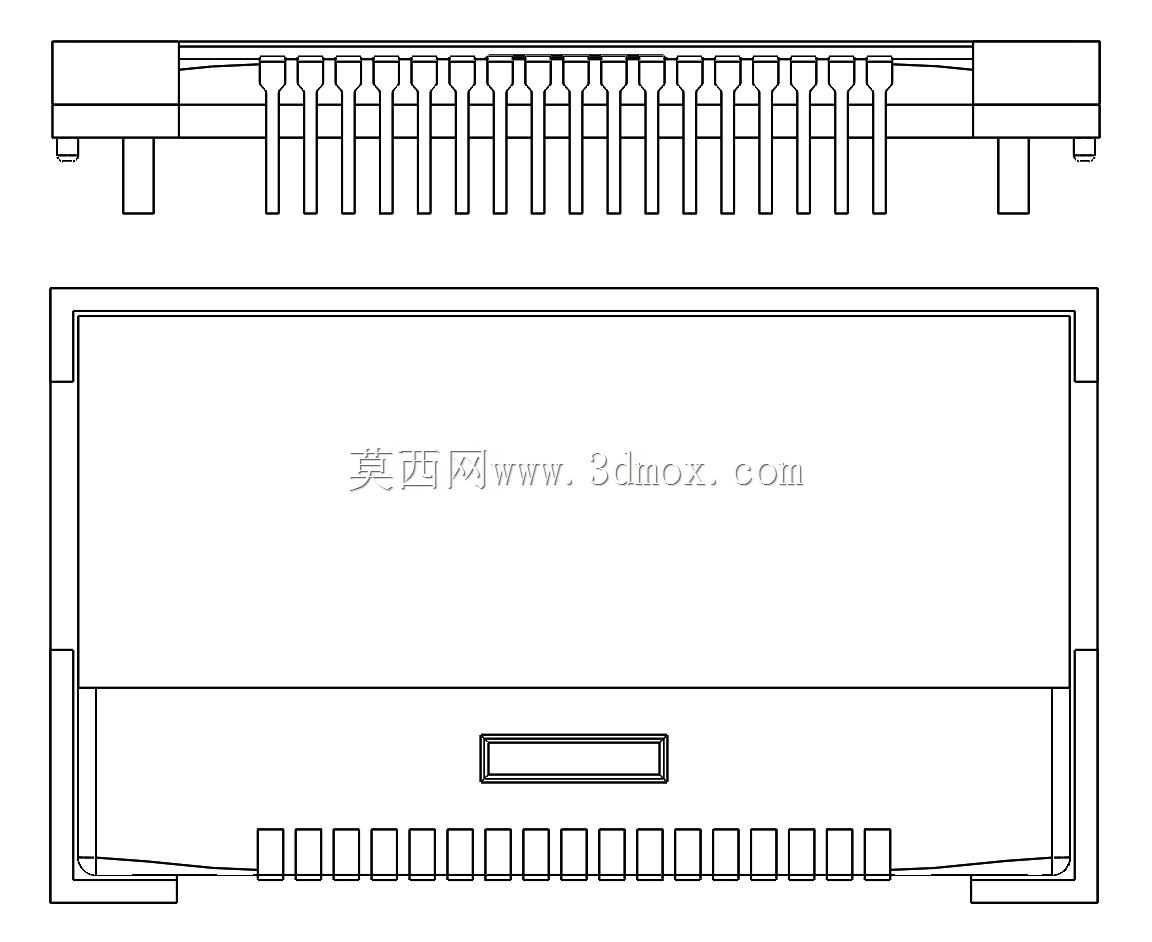

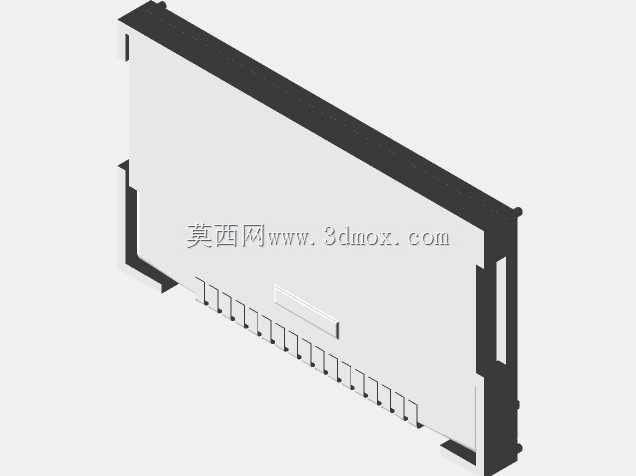

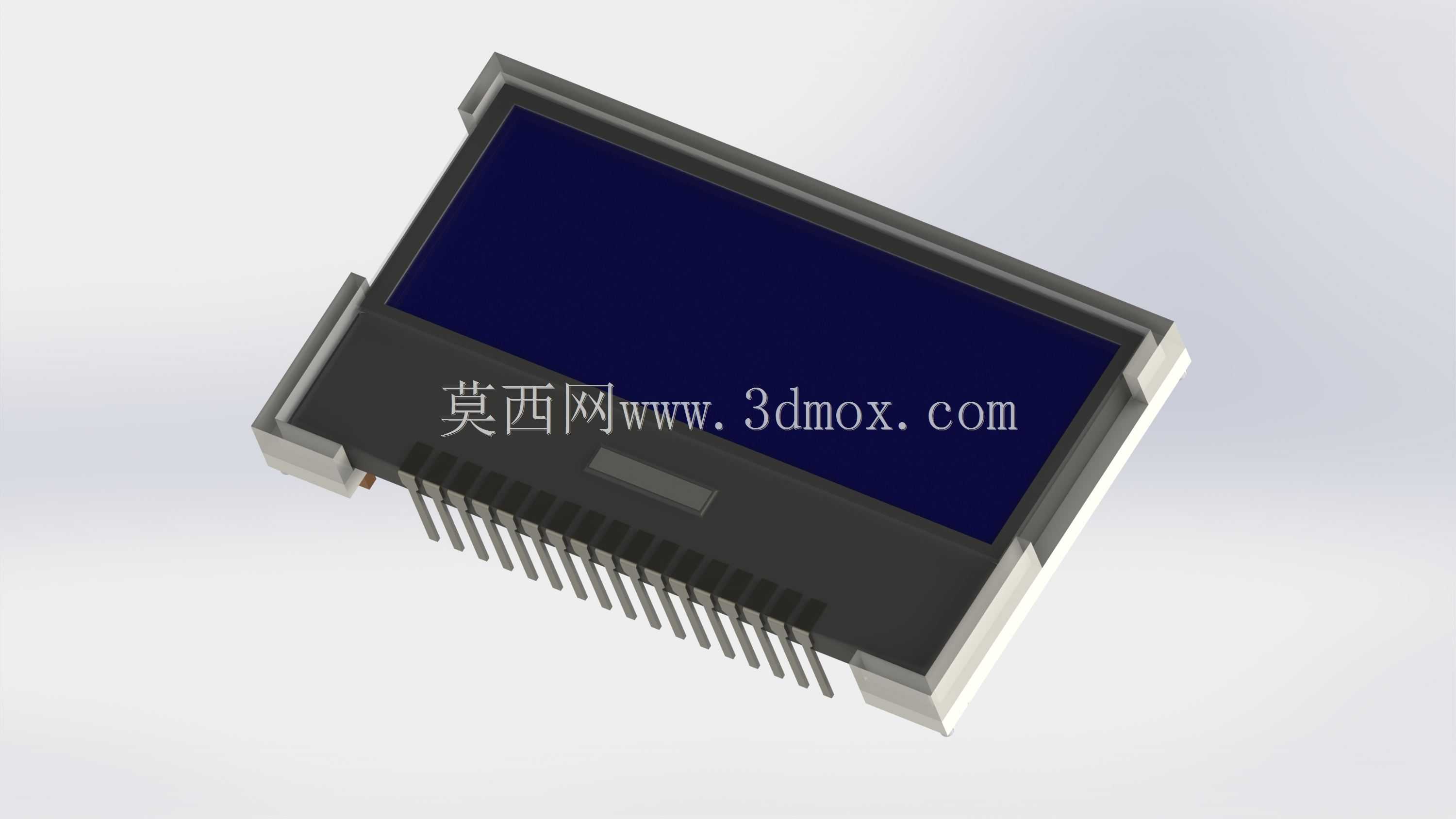

在工业控制终端、小型手持检测设备、嵌入式开发板的人机交互界面设计中，这类12832规格的点阵液晶模组是选型频率极高的显示部件，很多做结构设计的工程师在堆叠PCB板与外壳装配间隙时，往往因为拿不到精准的元件三维模型，导致后期开模出现干涉、接插件对位偏移的问题，这个模型完全还原了实物的结构细节，能直接导入装配体完成干涉检查。从实际使用场景来看，这类单色液晶模组多用于不需要彩色显示的低功耗设备，比如工业现场的温度采集终端、小型PLC的外挂显示模块、便携检测仪器的参数显示界面，相比彩色TFT屏，它的驱动逻辑简单，功耗更低，在工业宽温环境下的显示稳定性更有优势，不需要复杂的背光驱动电路，适合对成本、功耗敏感的嵌入式设备开发。从结构设计层面看，这个模组采用了直插式排针作为电气连接接口，排针的间距、伸出长度、引脚排布完全按照实物尺寸还原，设计PCB封装时可以直接参考模型的引脚位置，避免出现封装尺寸不匹配导致的焊接问题。模组的主体外壳采用黑色阻燃塑料材质，屏幕区域的视窗边界、边框的倒角尺寸、底部的定位凸台都做了精准还原，在做设备外壳的视窗开口设计时，可以直接提取模型的视窗轮廓作为开口的参考线，不需要反复核对二维规格书的尺寸标注，能大幅减少结构设计阶段的尺寸核对工作量。安装边界方面，这个模组的整体厚度、长宽尺寸都严格按照实物比例建模，排针的焊接面到屏幕表面的高度差也做了还原，在堆叠内部结构时，可以精准计算屏幕表面到设备面板的间隙，预留合适的泡棉压紧空间，避免出现屏幕被外壳压伤、或者视窗漏光的问题。很多工程师在选型这类显示元件时，往往只关注屏幕的分辨率、驱动芯片参数，忽略了结构安装的细节，比如排针的位置是否会和板上其他高元件干涉、模组的定位柱是否和PCB的安装孔对位、屏幕表面到外壳的距离是否满足视窗的防护要求，这个三维模型把这些容易被忽略的结构细节都做了还原，在方案设计阶段导入装配体，就能提前排查这些潜在的结构问题，减少后期打样的修改次数。另外，模组侧面的卡扣结构、底部的加强筋设计也完全复刻了实物的结构，在做固定结构设计时，可以参考这些卡扣的位置，设计对应的限位筋，不需要额外增加固定压片就能完成模组的装配固定，简化整体的结构设计复杂度。
