APM2.5与APM2.6侧入式飞控板结构设计

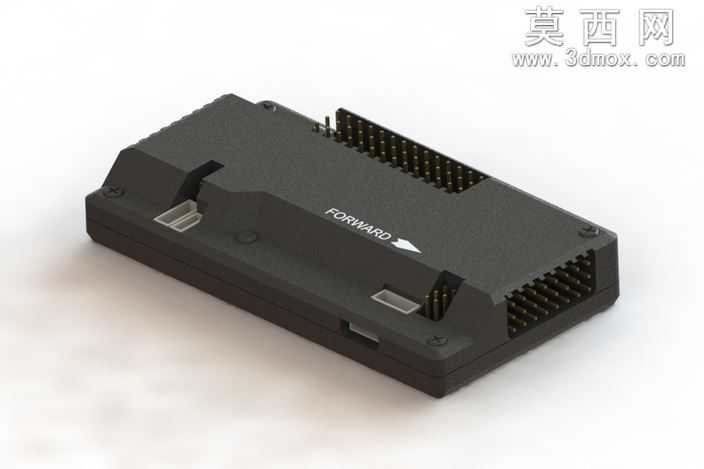

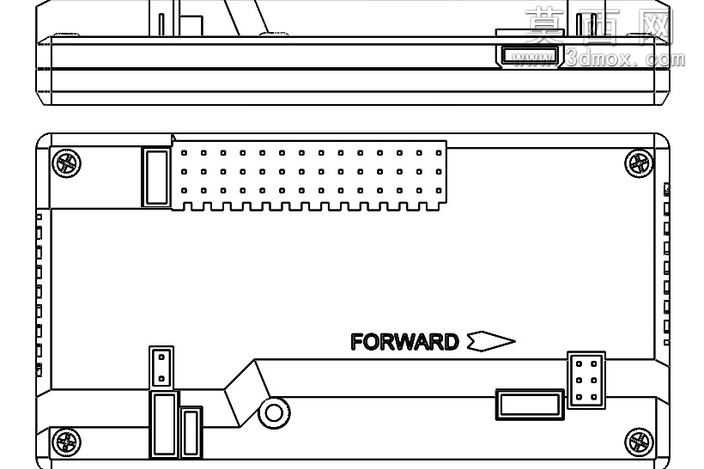

本作品为APM2.5与APM2.6飞控板侧入式安装结构的三维建模设计，建模过程中严格参照实物飞控板的实际尺寸比例，在三维软件中先完成主体外壳的基础轮廓绘制，通过拉伸、切除等基础特征命令构建出外壳的整体腔体结构，精准预留出各类排针接口的安装位，确保侧入式安装的接口位置与实际飞控板的引脚排布完全匹配。建模时重点还原了外壳表面的FORWARD方向标识，通过凸台特征制作出箭头与文字标识，保证安装方向的识别性，同时对外壳边缘做了圆角过渡处理，还原实物外壳的注塑工艺特征，避免尖锐棱角带来的装配剐蹭问题。在结构细节上，精准复刻了外壳上的定位卡扣、安装孔位，每一处卡扣的厚度、卡合角度都参照实物结构进行参数化建模，保证装配时的卡扣配合精度，安装孔位的孔径、孔深都按照实际螺丝规格设置，确保模型可直接用于3D打印验证外壳适配性。材质渲染阶段，为外壳主体赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原注塑外壳的磨砂质感，对排针部分赋予金属铜材质并做镀锡质感处理，还原引脚的金属光泽，对标识部分做轻微的高光处理，让方向标识在哑光外壳上清晰可辨。设计思路围绕侧入式安装的使用场景展开，重点优化了侧入接口的导向结构，在接口边缘做了微小的导入斜角，方便飞控板从侧面顺利插入外壳，避免装配时出现卡滞、引脚弯折的问题，同时在外壳内部设置了多处定位筋条，筋条的位置与飞控板上的预留空位对应，飞控板插入后可通过筋条实现横向与纵向的限位，无需额外固定件即可实现板体的稳定固定，减少装配零件数量。建模过程中对每一处结构的尺寸都做了参数化关联，若后续需要调整适配不同版本的飞控板，仅需修改对应参数即可快速生成适配结构，模型同时还原了外壳上的散热格栅结构，格栅的间距、深度都参照实物设计，保证飞控板工作时的空气流通散热效果，整体模型结构完整，细节还原度高，可用于飞控外壳的改装设计、3D打印制作以及航模配件的结构教学演示。
