可折叠式2.4GHzWiFi通讯天线三维设计

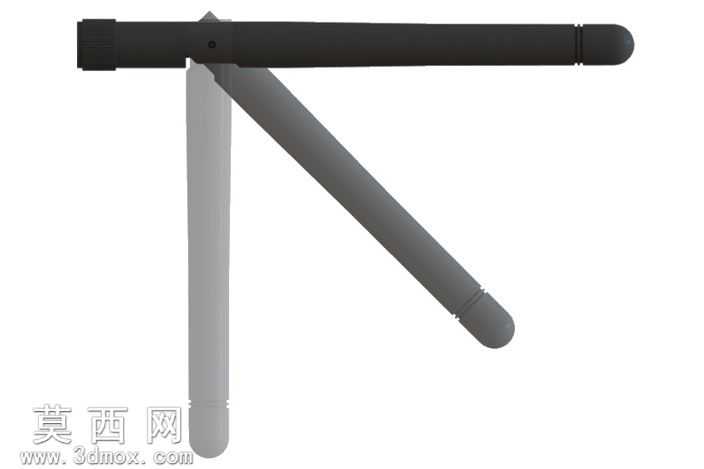

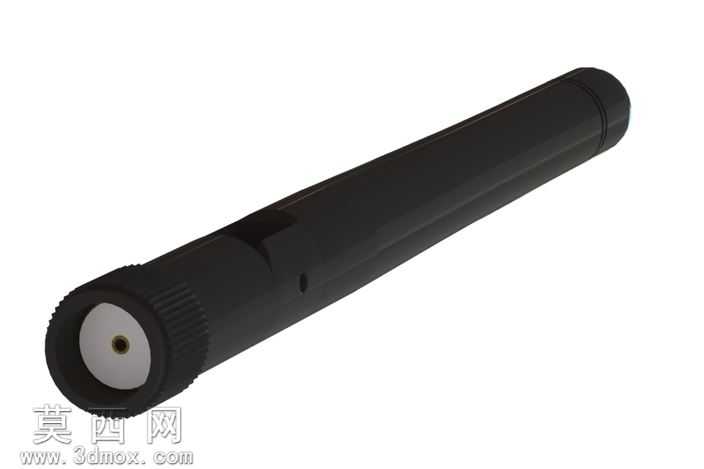

本作品为可折叠式2.4GHz WiFi天线的三维建模设计，建模过程围绕天线实际使用场景与结构特性展开，首先通过测绘常规外置折叠WiFi天线的实物尺寸，确定天线的整体比例参数：天线主体杆身长度、铰接基座尺寸、端部防护帽的弧度参数均按照实物1:1还原，保证模型尺寸精度符合实际生产参考要求。建模阶段采用参数化建模思路，首先构建天线杆身的基础圆柱特征，对杆身端部做圆角过渡处理，模拟真实天线的防滑胶圈与端部圆弧防护结构，避免尖锐棱角带来的违和感；铰接部位是本模型的结构核心，通过旋转副特征还原天线的90度折叠调节功能，基座与杆身的连接轴做同轴度约束，预留合理的装配间隙，还原真实天线转动时的阻尼结构空间，同时对铰接处的卡扣限位结构做细节刻画，保证折叠角度限位的结构逻辑符合实物特性。材质渲染阶段，针对天线不同部位的材质特性做区分设置：天线杆身主体采用哑光黑色ABS工程塑料材质，调整材质的粗糙度与漫反射参数，还原塑料外壳的细腻磨砂质感；铰接基座部分采用浅灰色硬质塑料材质，与黑色杆身形成视觉区分，端部的防护帽做轻微的高光处理，模拟橡胶材质的柔和反光特性；转动轴部位添加轻微的金属质感参数，还原内部金属转轴的材质表现。设计过程中充分考虑天线的实际使用需求，可折叠结构能够让天线在收纳时贴合设备表面减少占用空间，使用时可根据信号覆盖需求调整转动角度，提升信号收发的指向性；杆身的分段式防滑槽结构不仅做了外观还原，也对应真实天线的内部结构分段，模型内部预留了射频线缆的走线空间，从结构逻辑上保证设计的合理性。整体模型布线规整，无多余碎面与破面问题，可直接用于产品结构展示、装配模拟或者3D打印验证，能够直观呈现折叠式WiFi天线的外观特征与结构组成，为通讯类天线产品的设计优化提供直观的三维参考。
