外转子无刷直流电机结构设计

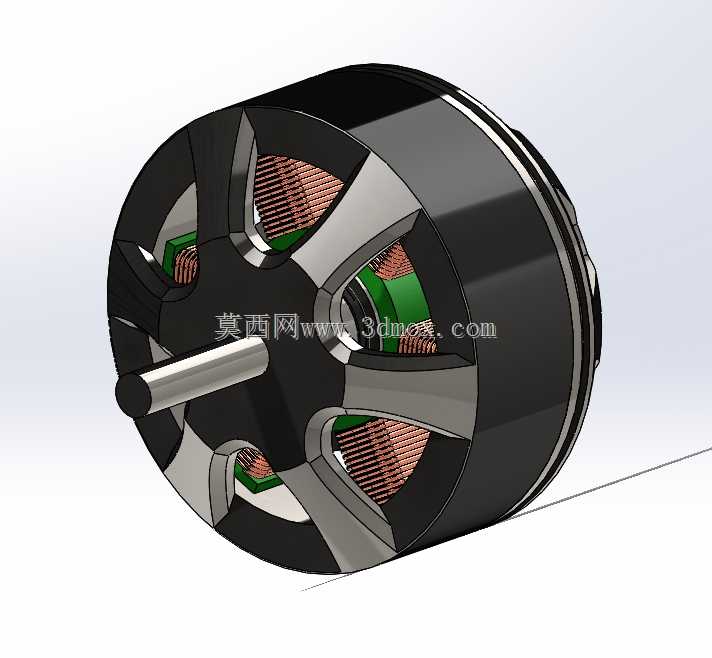

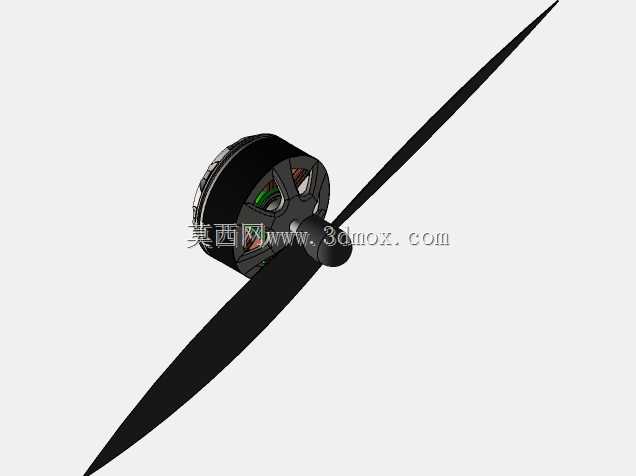

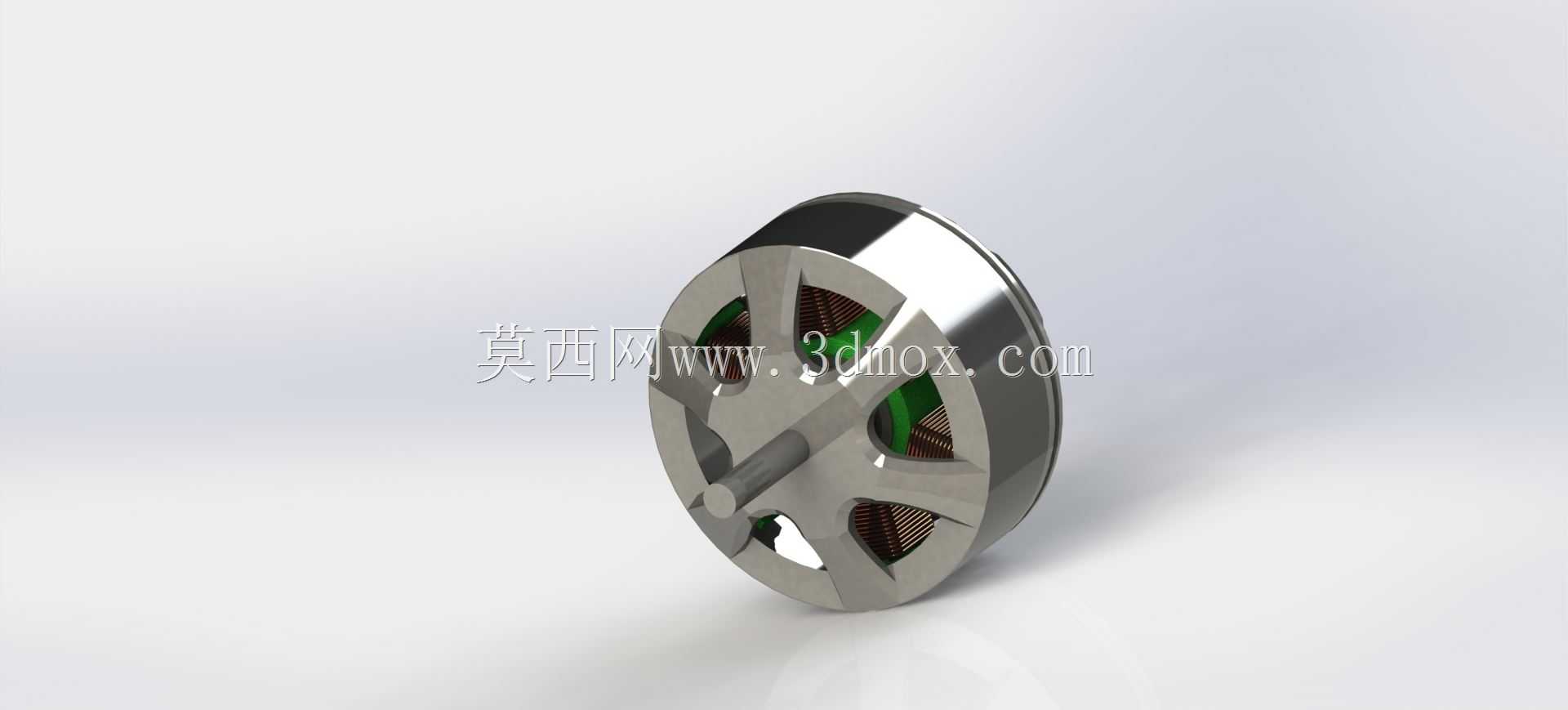

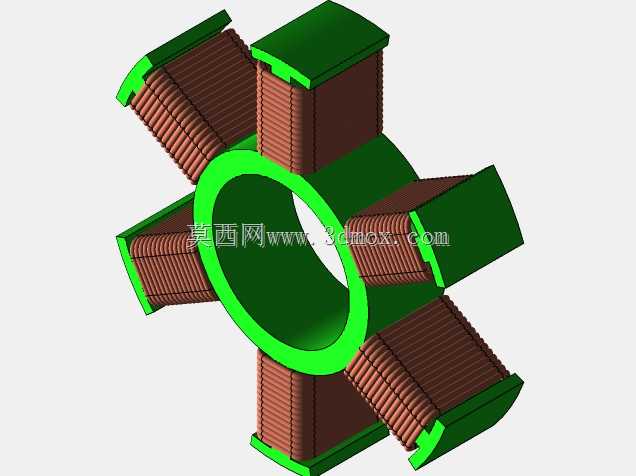

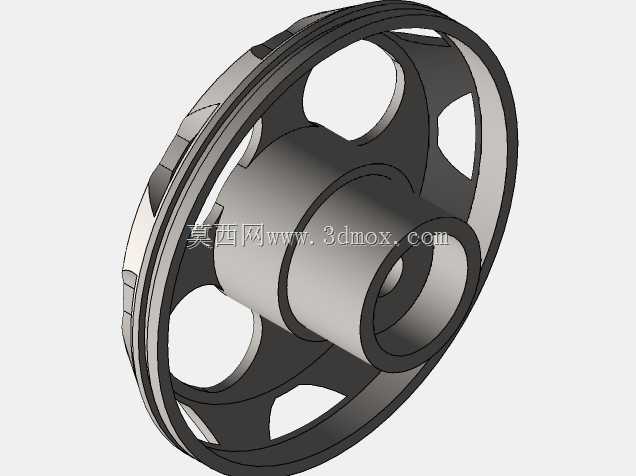

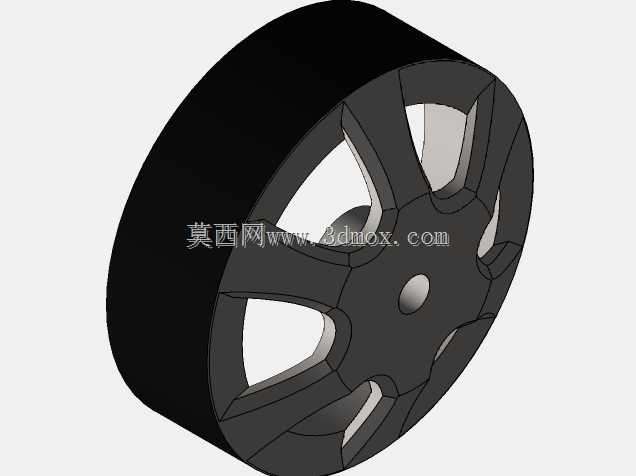

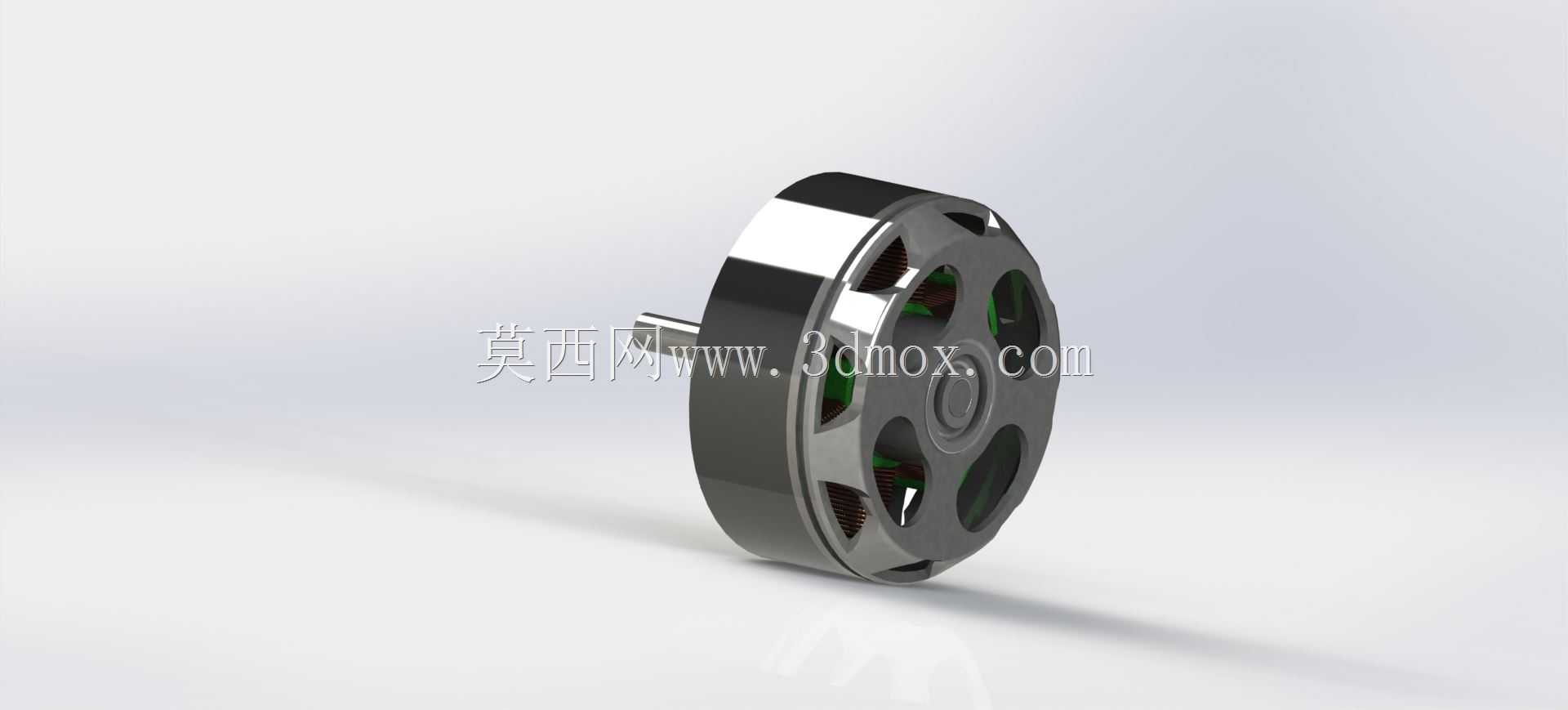

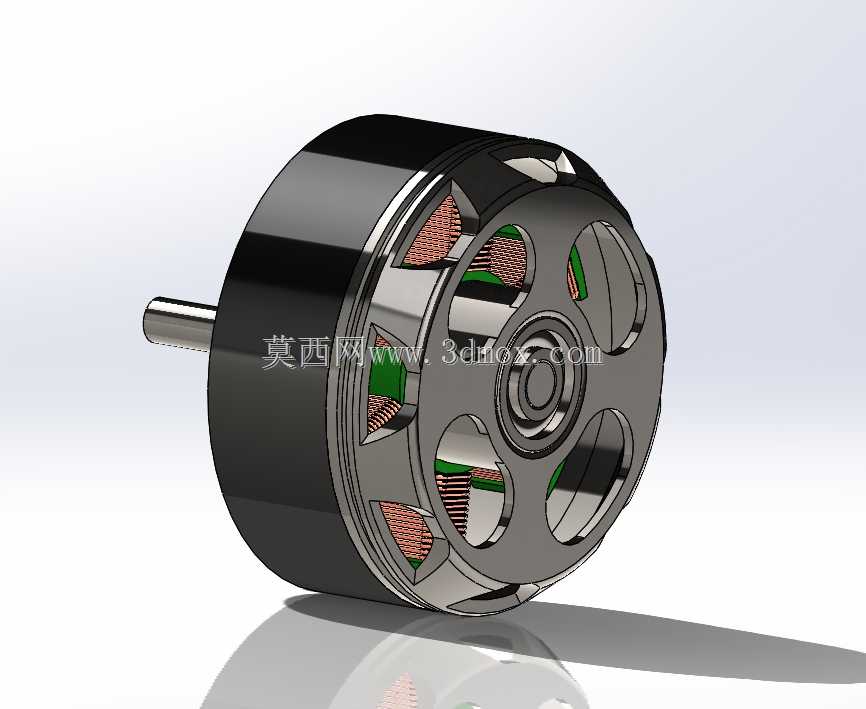

这款外转子结构的无刷直流电机，是小型动力驱动场景的核心执行部件，常见于航模飞行器、小型服务机器人、精密电动云台、便携医疗动力设备、桌面级自动化执行模组等对动力密度、响应速度有较高要求的领域，能够为终端设备提供稳定可控的旋转动力输出，适配需要频繁启停、转速精准调节的工况需求。从实际用途来看，该类电机凭借低转动惯量、高扭矩输出比的特性，既可以直接搭配螺旋桨为小型飞行设备提供升力，也可以通过连接减速齿轮组、同步带轮等传动部件，为精密位移平台、小型物料输送机构提供精准的转速与扭矩输出，相比传统有刷直流电机，它取消了碳刷换向结构，运行过程中不存在机械摩擦损耗，运行噪音更低，连续工作寿命更长，维护需求大幅降低。在功能特性层面，该电机采用外转子设计，定子绕组固定在中心基座位置，永磁体贴附于旋转外壳内壁，转动时外壳连带输出轴同步旋转，这种结构能够在相同体积下获得更大的扭矩输出，绕组产生的热量可以通过中心基座快速传导散出，适配长时间连续运行的工况；输出轴采用高精度圆柱轴身设计，预留了标准的安装配合位，既可以直接安装负载轮、桨叶等部件，也可以搭配联轴器连接后续传动结构，定子基座上预留了对称分布的安装孔位，能够快速完成与设备机架的固定连接，安装对位难度低，适配常规的紧固件安装标准。从设计思路来看，这款电机的结构围绕高功率密度、低运行振动的目标展开，绕组采用多槽集中绕线方式，能够有效降低齿槽转矩，让电机低速运行时更加平顺，减少转动过程中的抖动；永磁体采用对称排布方式，保证气隙磁场均匀分布，提升运行效率的同时降低电磁噪音；端盖位置设计了轻量化的镂空支撑结构，在保证整体结构强度的前提下，尽可能降低转子自身重量，提升动态响应速度，让转速调节更加跟手。在外形尺寸与安装边界方面，该电机整体为圆柱型结构，径向尺寸紧凑，轴向长度较短，能够适配安装空间局促的小型设备场景，输出轴的伸出长度、轴径都遵循小型动力部件的通用适配标准，定子基座的安装孔位间距符合同级别电机的通用安装规范，能够直接替换同规格的传统电机产品，不需要额外修改设备的安装结构，降低终端设备的设计改造成本；转子外壳与定子之间预留了均匀的气隙间隙，既保证转动过程中不会出现结构剐蹭，也能避免间隙过大导致的磁通量损耗，兼顾运行可靠性与能量转换效率。
