固定翼航测无人机整机结构造型

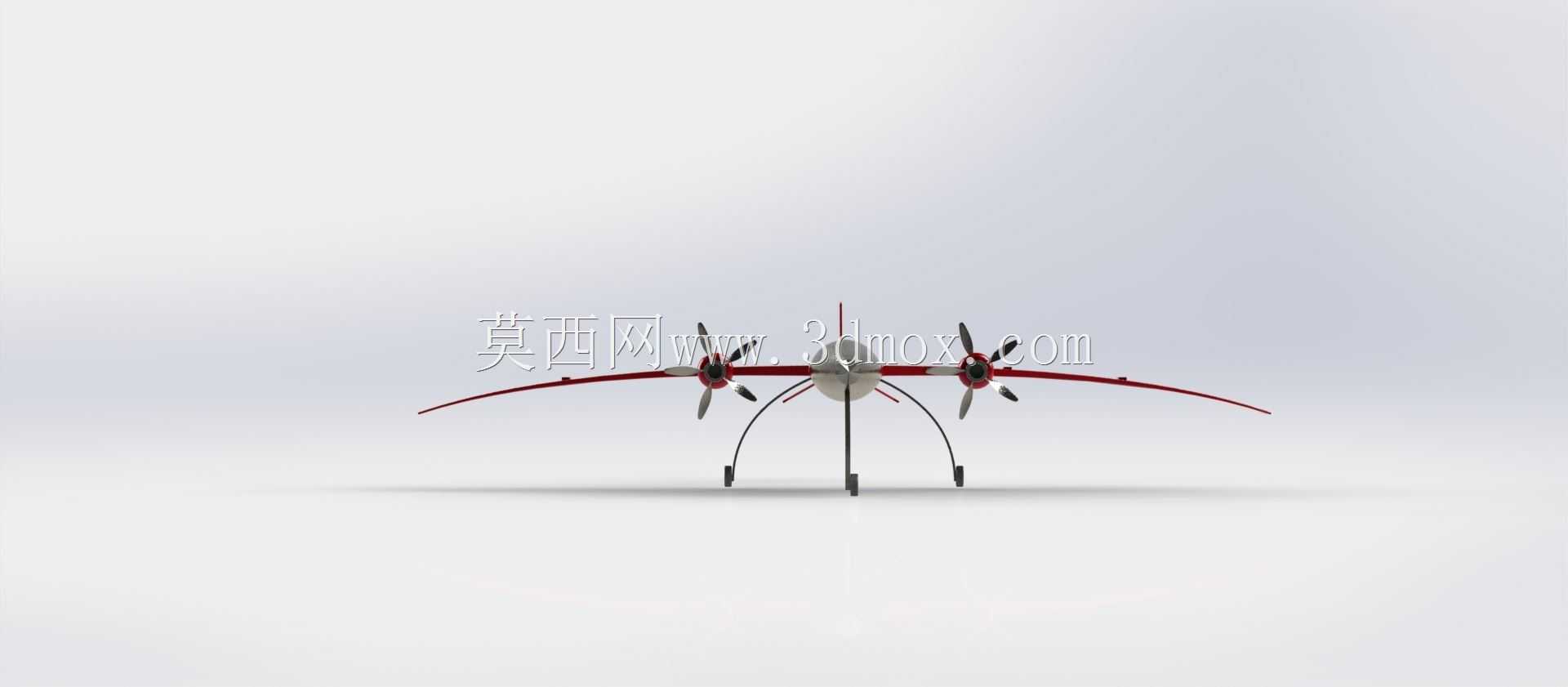

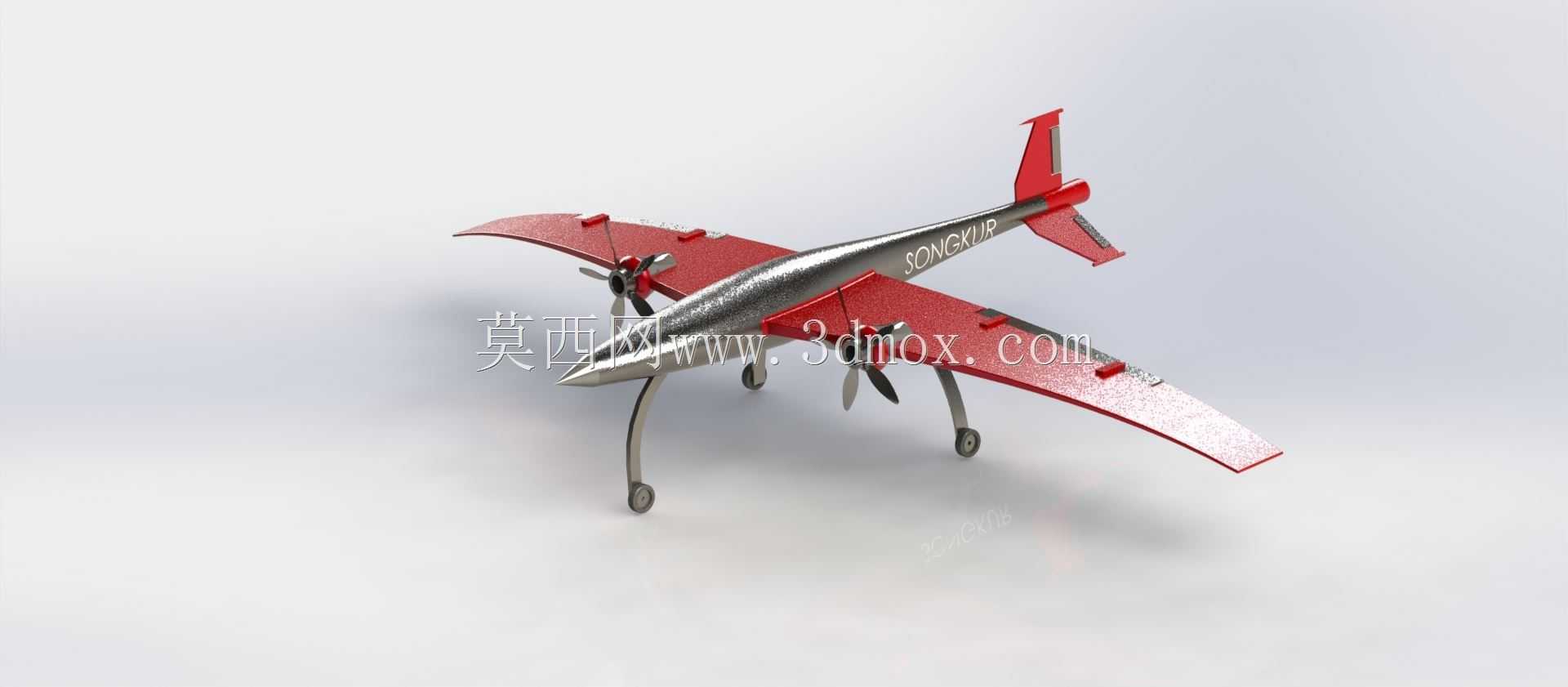

　　该作品呈现的是一架上单翼、后三点式起落架布局的固定翼小型无人机整机造型，机身采用细长流线型截面设计，机头至机尾连续收束，重点控制迎风面积与表面过渡曲率，适合在低空巡查、地形测绘、农田巡线、教学演示和气动布局验证等场景中作为结构参考。整机外观将金属质感机身与红色机翼、尾翼区分开，能够直观看出机身承力段、机翼安装区、动力推进区和尾翼安定面之间的空间关系。

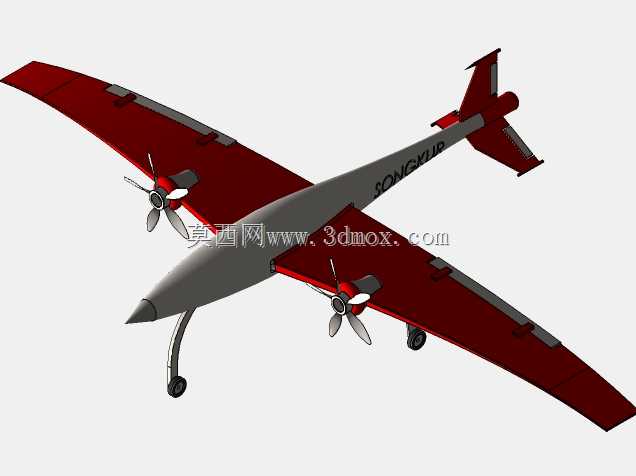

　　从实际用途看，这类固定翼平台相比多旋翼更强调巡航效率，通常依靠机翼产生升力，在相同任务载荷下可获得更长的航线覆盖距离。模型中机翼位于机身上方，能够为下方任务舱或地面设备留出较干净的安装空间，也能减少不平整场地起降时机翼擦碰的风险。机翼后缘布置了多个控制面区域，可对应副翼等气动操纵机构；尾翼采用垂直尾翼与水平尾翼组合形式，用于维持航向和俯仰稳定。设计时需要重点校核尾翼力臂、机翼相对位置、重心范围和螺旋桨旋转包络，避免操纵面偏转、机身振动或起落架变形之间发生干涉。

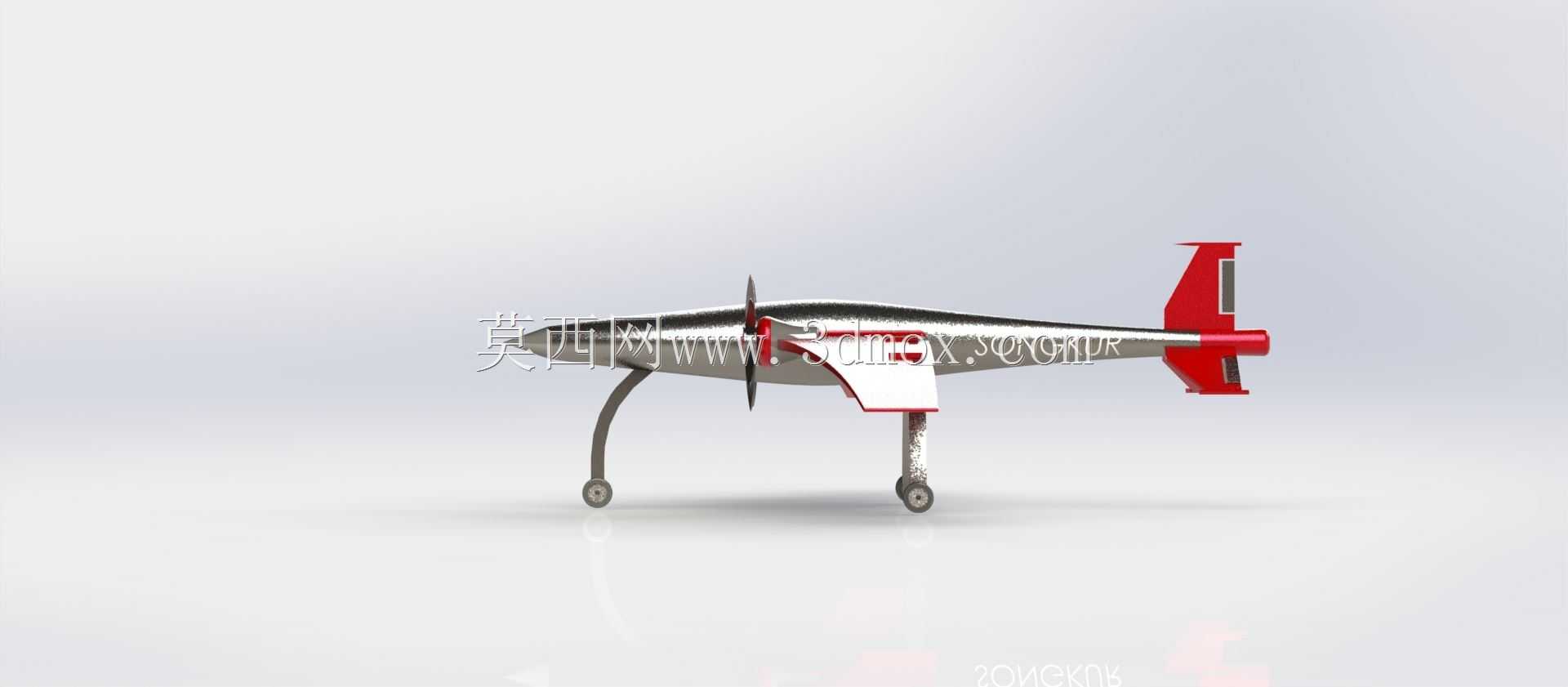

　　动力部分采用前置双螺旋桨视觉表现，桨叶位于机头两侧区域，起落架则以细长支柱连接机腹与轮组。前三点或后三点轮式布局的选择，直接影响地面滑跑稳定性、转向控制和起降冲击载荷。该模型中的轮组位置与机身重心、机翼升力中心需要协同考虑：主轮应承担主要接地载荷，尾轮或辅助轮用于维持地面姿态；支柱长度既要保证螺旋桨离地间隙，也要限制停机时机翼迎角过大。结构细化时，可在支柱与机身连接处布置加强接头，在轮轴位置保留轴承或衬套安装边界，使外观模型能够进一步转化为可装配的机构方案。

　　外形尺寸方面，作品以整机比例关系为核心：机身长度明显大于翼展厚度，机翼展向宽阔，弦长从根部到翼尖逐渐变化，翼尖带有上翘或收窄特征；垂尾高度较高，水平尾翼位于尾段后方。建模时应先建立机身基准轴线，再确定机翼安装角、上反角和尾翼对称面。机身中段可划分为设备舱、电池舱、飞控舱和机翼对接区，机翼内部则可按梁、肋、蒙皮和舵面分区。若用于工程深化，机翼与机身连接处需要预留螺栓、快拆锁扣或碳管插接空间；机身腹部要考虑任务吊舱、相机窗口或传感器开口；尾段需保证舵机拉杆、线缆和维护口盖的走线位置。

　　安装边界上，螺旋桨旋转平面不能与起落架支柱、机身蒙皮和机翼前缘发生重叠，桨叶尖端到地面的距离应满足起降安全余量。机翼根部与机身过渡区承受弯曲、扭转和拉压复合载荷，曲面不能只追求外观顺滑，还要为内部翼梁、接头和蒙皮厚度留出实体空间。起落架轮组的运动包络虽然简单，但在接地压缩、侧滑和转弯状态下，轮胎、支柱与机身下缘之间仍需保留间隙。尾翼区域则要保证舵面偏转角度范围内不与垂尾、平尾或机身尾部碰撞。

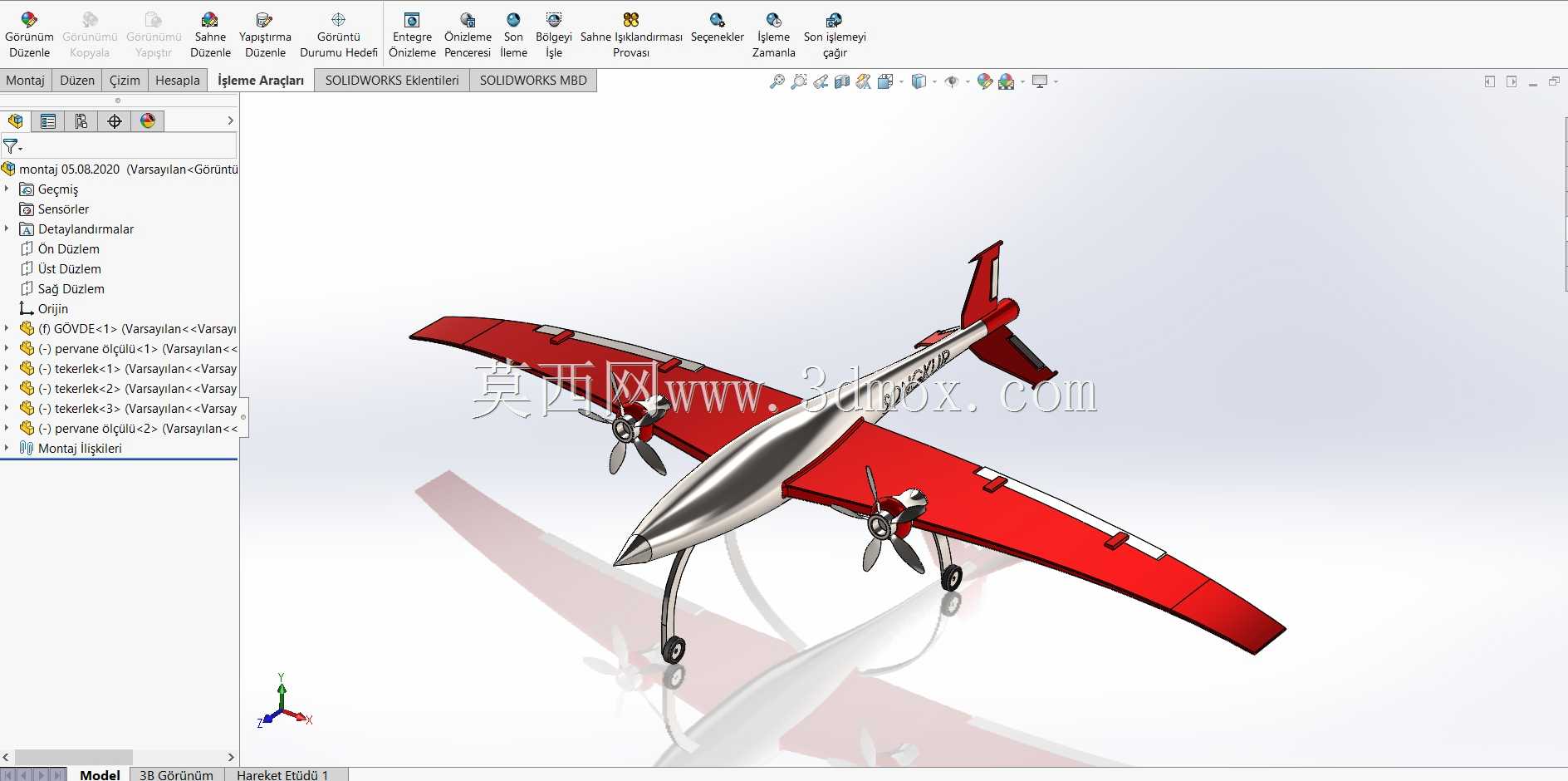

　　整体建模思路适合采用曲面骨架与实体装配结合的方式：先以中心线和翼型剖面控制气动外形，再通过放样生成机身、机翼和尾翼；螺旋桨、轮毂、起落架支柱等零件单独建模后按约束装配，便于后续检查转动、接地和维护空间。对结构设计人员而言，该模型可用于固定翼无人机总体布局讨论、部件位置评审、展示动画制作以及初级航空机械教学；对三维建模从业者而言，其价值在于综合训练流线曲面、翼面造型、对称装配和多部件空间干涉检查。
