直列四缸曲柄连杆活塞传动机构

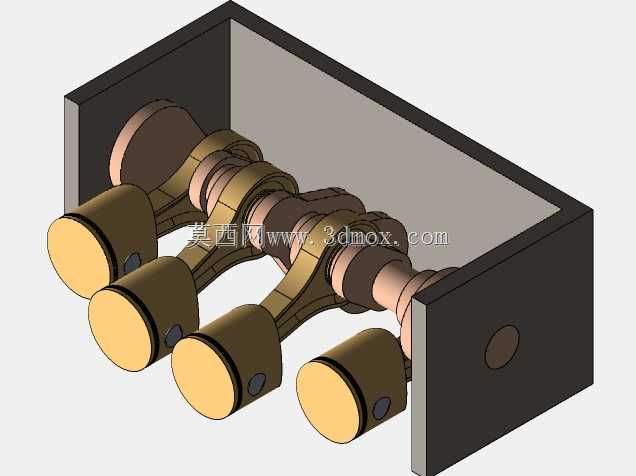

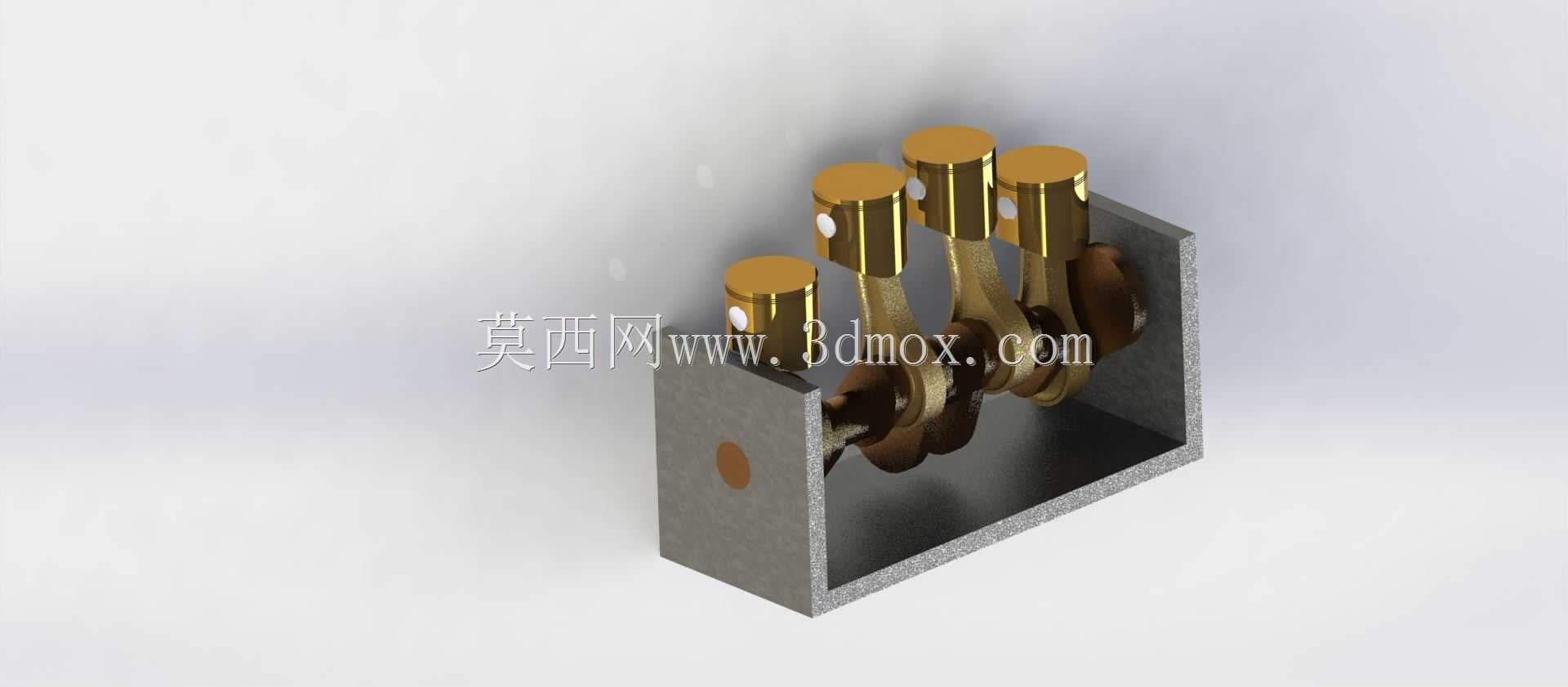

　　这套直列四缸曲柄连杆活塞传动机构，是内燃机核心运动总成的典型教学与结构验证模型，整体被半开放式铸铁箱体承托，四根金色活塞沿缸筒轴线做往复直线运动，通过连杆将动力传递给下方曲轴，最终把活塞的上下直线行程转化为曲轴的连续旋转扭矩输出。

　　从实际应用场景来看，这类机构是往复式内燃机的心脏，广泛搭载在乘用车、小型工程机械、农用动力设备以及教学演示台架上；在职业院校的机械原理课堂里，它可以直观展示曲柄滑块机构的运动转换逻辑，在发动机研发部门的方案评审阶段，这类等比例装配模型也常被用来核对活塞行程、连杆摆角、曲轴相位角之间的匹配关系，避免后续样机试制出现运动干涉。

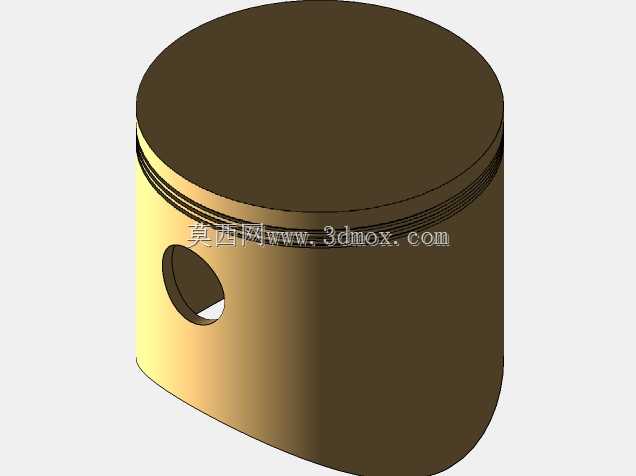

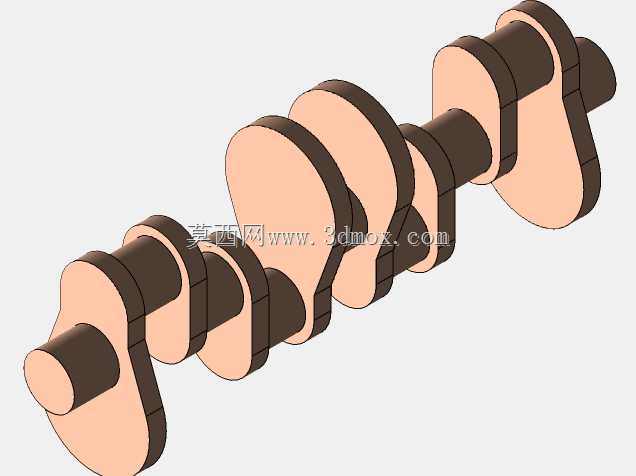

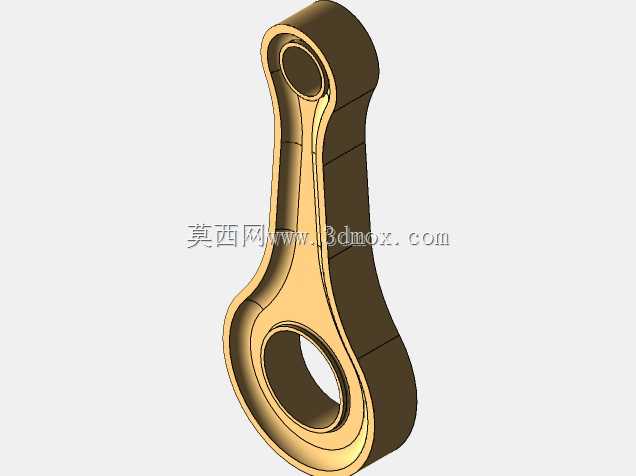

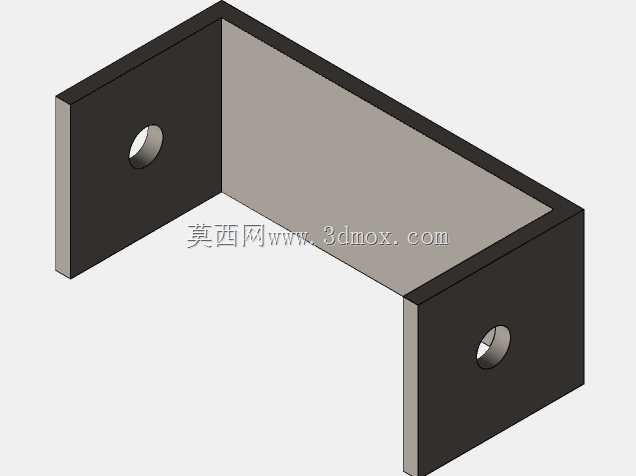

　　结构设计上，四根活塞沿曲轴轴向等距排布，对应四缸发动机的做功间隔，曲轴上的四个曲柄销按照1-3-4-2的发火顺序错开相位，保证运转时动力输出连续平顺；连杆大头采用剖分式轴瓦结构与曲柄销配合，小头通过活塞销与活塞内腔铰接，活塞外周预留了活塞环的安装槽位，工作时活塞环紧贴缸筒内壁完成密封，防止燃烧室燃气窜入曲轴箱。外围的U型箱体既充当缸体与曲轴箱的支撑骨架，侧壁开设的轴孔用于穿装曲轴主轴颈，箱体底部预留油底壳安装法兰，侧壁的圆形工艺孔则是机油通道与定位销的装配位置。

　　建模过程中需要重点把控几个运动边界：首先是活塞在上止点时，活塞顶面不能超出缸筒上端面，避免与气门机构发生碰撞；在下止点时，活塞裙部不能脱出缸筒导向段，防止活塞偏磨。其次是连杆在最大摆角位置，杆身不能与缸筒内壁、曲轴平衡块发生刮擦，曲轴旋转时平衡块的回转轮廓要和箱体内壁保留足够安全间隙。整机的安装边界以箱体底面为基准，底面加工有螺栓过孔，可直接固定在试验台架或整车机舱的悬置支架上，曲轴动力输出端从箱体侧部伸出，通过法兰连接飞轮或负载设备，活塞顶部的缸筒接口则用于对接气缸盖与配气机构。

　　从功能特性来看，这套机构完整还原了内燃机动力转换的全部运动副：活塞与缸筒构成移动副，活塞销与连杆小头构成转动副，连杆大头与曲柄销构成转动副，曲轴主轴颈与箱体轴承孔构成转动副，所有配合面的尺寸公差都按照内燃机行业常规设计规范设定，既保证运动灵活无卡滞，又能控制配合间隙避免运转异响。模型中各零件的材质区分也做了明确表达：活塞、连杆采用铝合金质感的金色外观以突出运动部件，箱体采用铸铁灰的哑光质感，曲轴与轴瓦部分用深色金属质感区分，在结构评审时可以快速识别不同功能模块的分区。

　　在进行三维装配校验时，工程师通常会先完成曲轴的动平衡模拟，确认四个曲柄的配重可以抵消大部分往复惯性力，再逐一验证每个气缸在曲轴整周旋转过程中的活塞运动轨迹，通过运动仿真输出活塞的位移、速度、加速度曲线，核对连杆摆角是否在设计允许的范围内，避免侧压力过大导致活塞敲缸。这类机构的尺寸设计通常以活塞行程为核心基准，曲柄半径等于行程的二分之一，连杆长度一般取曲柄半径的3到4倍，以此平衡机构高度与连杆摆角的矛盾，这套模型的比例关系也完全符合常规小排量四缸发动机的设计取值，既可以作为结构设计的参考范本，也能用于运动原理的可视化演示。
