小型双发固定翼无人飞行器结构设计

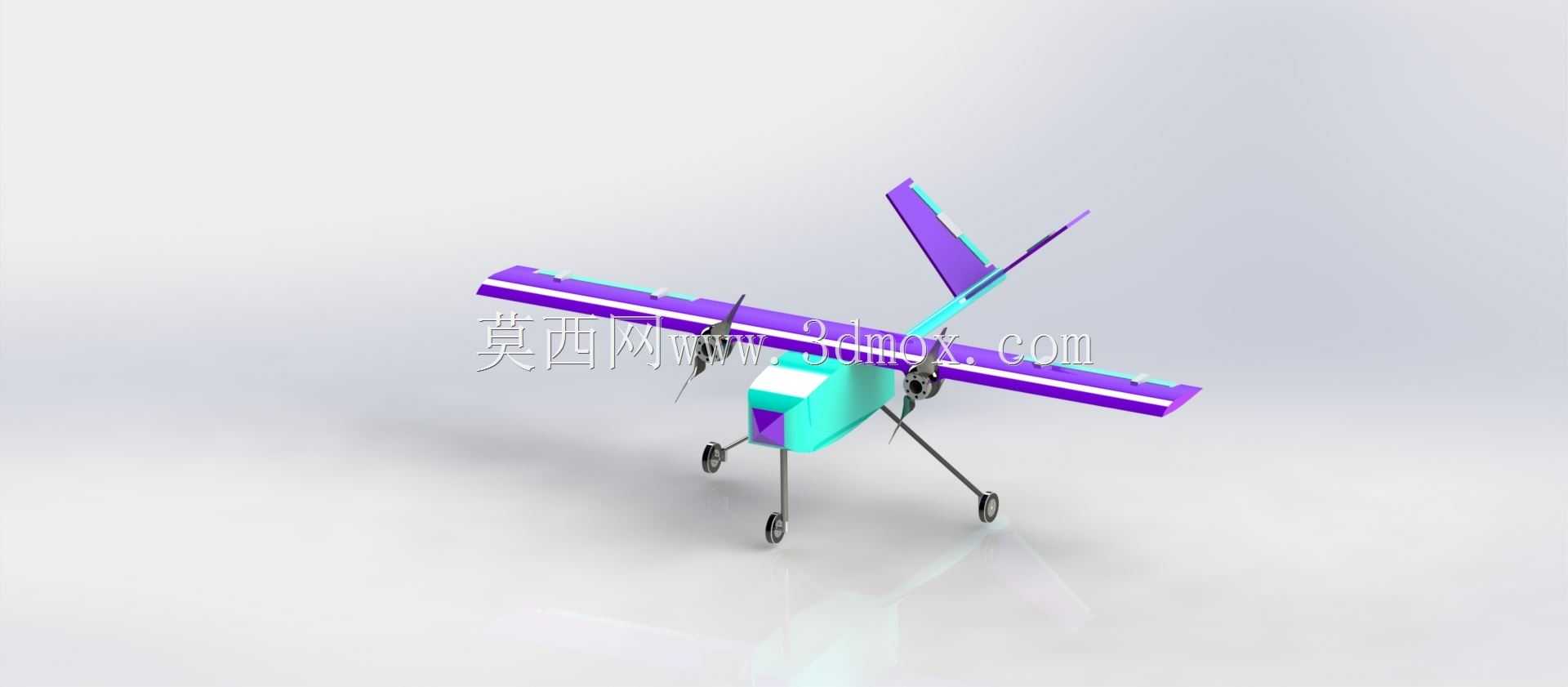

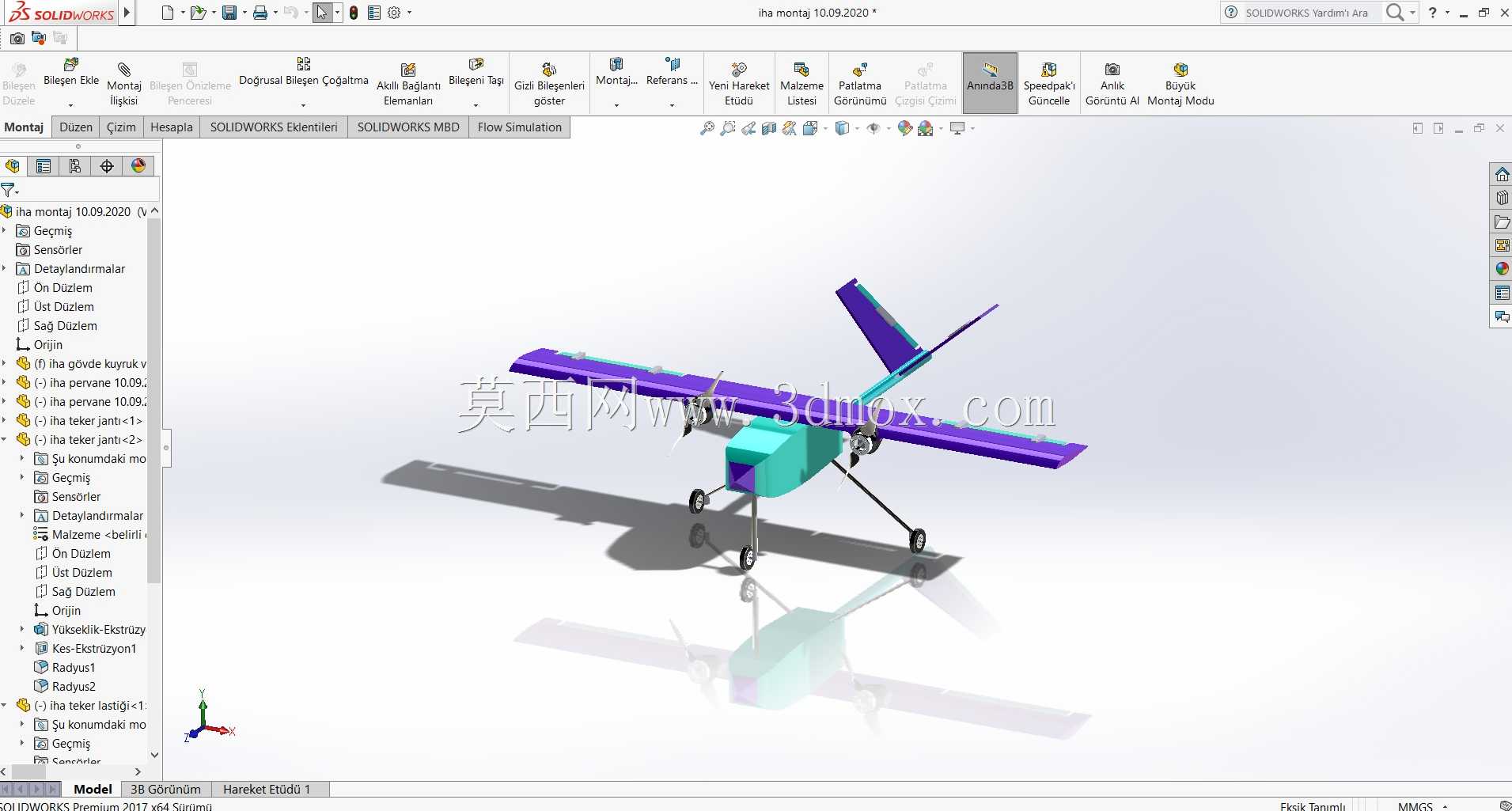

　　该结构方案围绕小型固定翼无人飞行器展开，采用上单翼、双发动机前置、常规尾翼与前三点式起落架的组合布局，适用于低空航测、巡检、教学验证和小型任务载荷搭载等场景。整机在建模时将机翼、机身、尾翼、动力短舱、螺旋桨和起落架分别建立独立装配关系，便于后续对机翼安装角、发动机位置、尾翼间距以及起落架支撑角度进行调整。

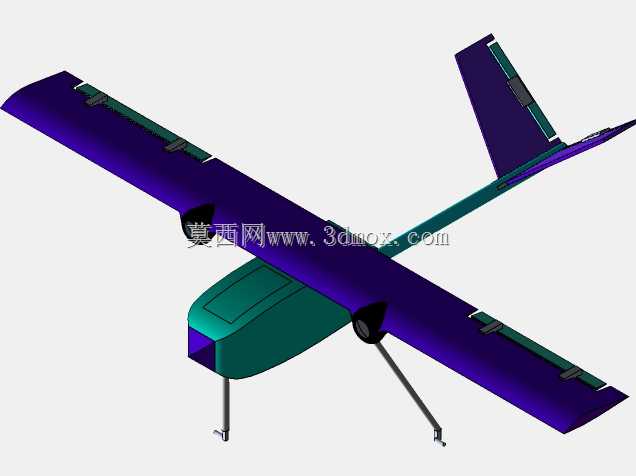

　　从实际用途看，这类飞行器的核心价值在于以较低起降条件完成稳定平飞任务。上单翼布置使机翼远离地面，能够减少跑道杂物对翼面的影响，同时机翼与机身连接处可形成较强的承力区域，适合布置主梁、翼肋和设备固定点。机翼采用平直翼思路，强调低速升力和巡航稳定性，翼展相对机身较长，适合对续航时间和任务覆盖范围有要求的作业场景。机翼表面在模型中保留了分段特征，可进一步细化为前缘、后缘、翼梁、翼肋和蒙皮等结构。

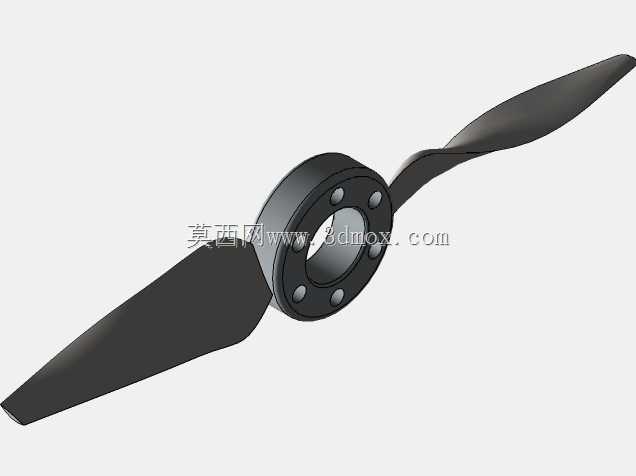

　　双发布局将动力组件对称布置在机翼前缘下方，螺旋桨轴线与机身轴线保持平行。这样的设计一方面缩短了动力到机身中线的距离，单发工作时偏航力矩相对可控；另一方面发动机短舱通过支架与机翼承力区连接，维护时可单独拆装动力单元。模型中螺旋桨、桨毂、短舱和安装支架均有明确几何边界，结构工程师可在此基础上补充电机座、减振垫、紧固件和线束通道。若用于实物验证，还需结合推力、重量和电池容量复核动力短舱的局部强度。

　　机身采用前部设备舱、中部机翼连接区、后部尾梁过渡的形式。机头区域可容纳飞控、电池、摄像载荷或任务设备，机身下部与起落架支撑点相连，中部承受机翼升力传递，后部则通过尾梁连接垂尾和平尾。机身截面在视觉上趋于简洁，实际设计时应重点关注设备舱开口、检修盖、重心范围和内部走线。由于无人机常需快速更换电池或任务模块，前机身侧壁和底部可预留可拆卸舱门，舱门边界应避开主要承力路径。

　　尾翼采用垂直尾翼与水平尾翼组合，垂尾提供方向稳定，平尾负责俯仰配平。尾翼位置远离主机翼，能够获得较长力臂，在舵面尺寸相对有限的情况下仍可提供足够操纵力矩。建模时尾翼与尾梁之间的连接区需要保持足够的结构高度，避免细长尾梁在着陆冲击或机动飞行中出现弯曲刚度不足。若后续增加方向舵、升降舵等活动面，可在现有尾翼实体基础上切分舵面，并补充铰链、摇臂和舵机安装空间。

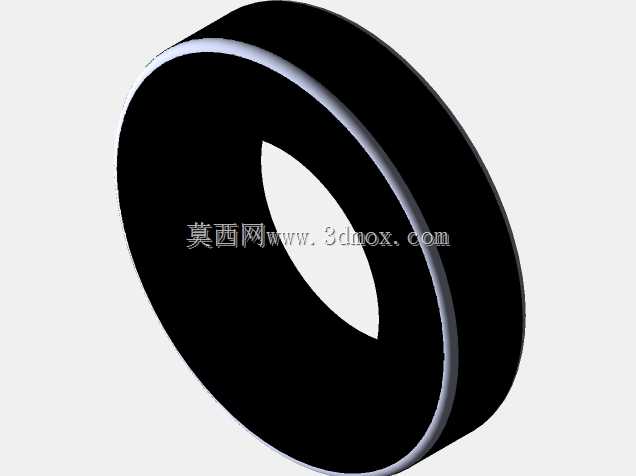

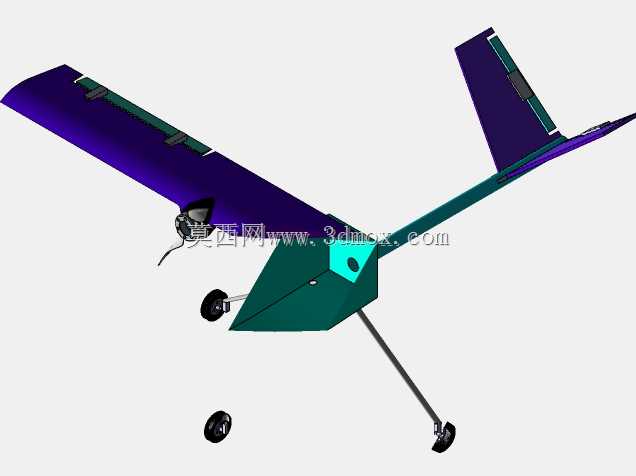

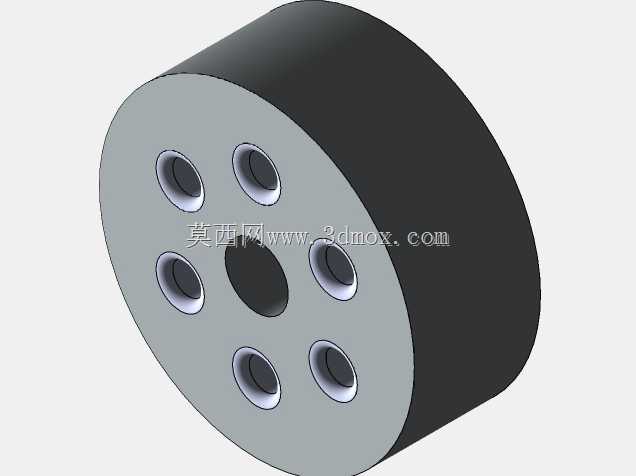

　　起落架采用前三点式形式，前起落架布置于机头下方，两个主起落架位于机身中部靠前位置，通过斜撑杆与机身下部连接。该布局在地面滑跑时方向稳定性较好，起降过程中飞行员或自动驾驶系统更容易保持直线状态。主起落架轮距适中，能够兼顾转弯稳定性和抗侧翻能力；前轮承担转向和支撑作用，机轮与支杆之间保留了明显的安装高度，可用于缓冲着陆冲击。详细设计时需要根据整机重量校核支杆屈曲、轮轴剪切、接头拉脱以及机身下加强框的承载能力。

　　外形尺寸方面，模型以翼展作为主要横向边界，机翼左右对称延伸，运输和收纳时可考虑机翼可拆卸结构。机身长度由机头设备区至尾翼末端确定，垂尾高度构成整机最高轮廓，螺旋桨旋转半径则决定发动机短舱与机翼、地面之间的安全间隙。起落架安装边界集中在机身下前方，主支撑点应尽量靠近重心投影区域，前支撑点需满足地面操纵和防倒立要求。机翼与机身的装配接口宜设置定位面和快拆销孔，保证重复安装后翼面角一致。

　　在工程细化阶段，可围绕该三维模型继续完成机翼主梁选型、蒙皮厚度分配、尾梁刚度校核、发动机短舱减振、起落架缓冲行程以及设备舱重心配平。对于结构设计人员而言，该模型的价值不在于复杂曲面本身，而在于各功能区域边界清晰：机翼负责升力，机身负责承载与设备安装，尾翼负责稳定与操纵，动力短舱负责推力输出，起落架负责地面支撑与冲击吸收。围绕这些区域建立装配层级和干涉检查，可较快推进到详细设计或原型机验证阶段。
