航空涡扇喷气发动机结构三维造型

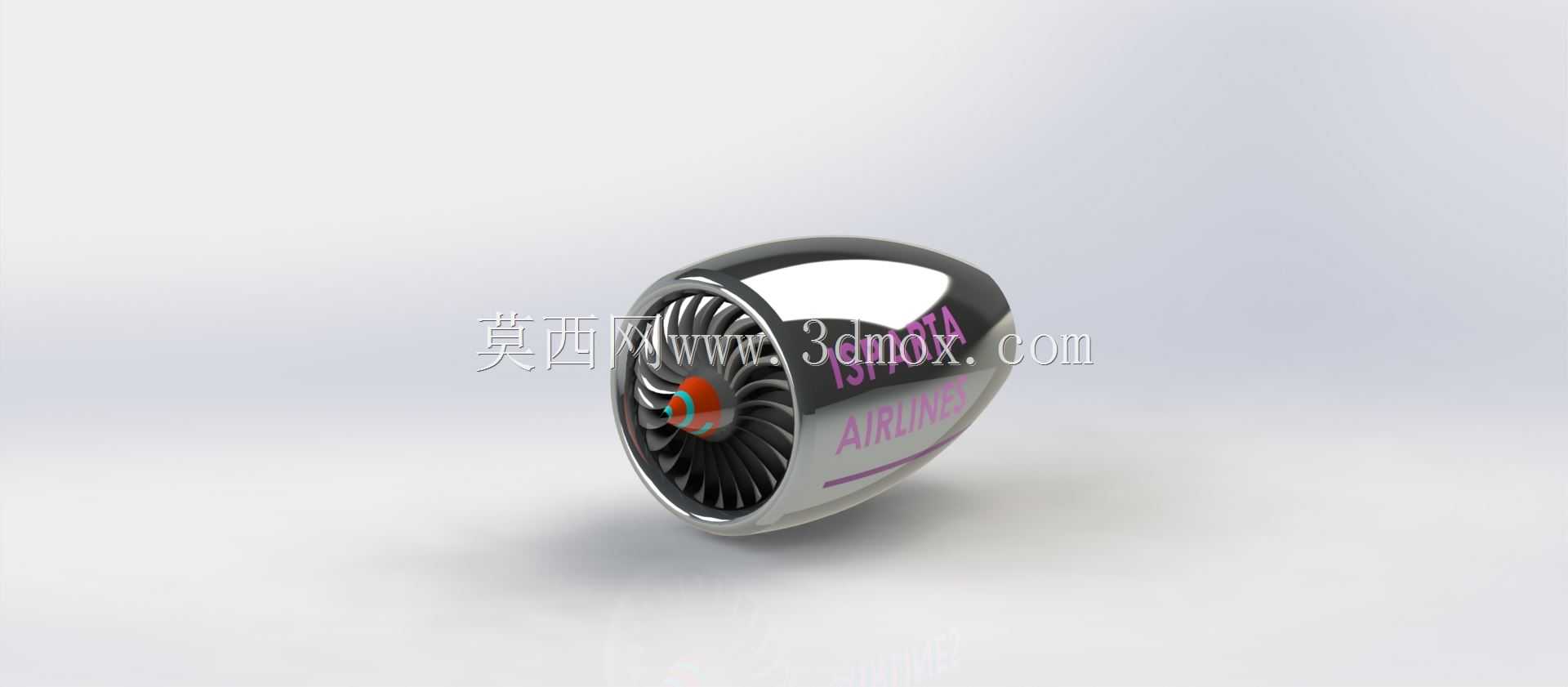

　　这套航空喷气发动机三维造型围绕民用大涵道比涡扇发动机的前端结构展开，建模范围覆盖进气整流锥、大直径风扇叶片、风扇机匣、外涵道壳体以及短舱外罩等核心可视部件，整体采用短舱式流线外形，还原了现代民航客机翼下吊装动力装置的典型外观特征。模型在结构表达上重点突出风扇转子与静子机匣的装配关系：前端锥形整流罩沿轴向平滑过渡，引导来流均匀进入风扇盘面；多级弯曲掠形叶片沿轮毂周向均布，叶型从根部到尖部呈现明显的扭转变厚与弦长收缩，符合轴流叶轮机械降低激波损失、提升增压效率的气动设计逻辑。

　　从工程应用场景看，这类发动机结构模型可用于航空装备教学演示、叶轮机械原理展示、航空科普展陈以及新型短舱气动外形方案评审。在实际飞机动力系统中，涡扇发动机依靠风扇对大流量空气做功，一部分气流进入核心机参与燃烧循环，另一部分经外涵道直接喷出产生主要推力，因此前端风扇直径、短舱轮廓和进气道型面直接影响巡航阻力、进气畸变容忍度与噪声水平。建模时将外涵道壳体与核心机外包络合并为旋转体特征，既能控制零件数量，也便于在方案阶段快速调整长细比、最大直径和吊挂接口位置。

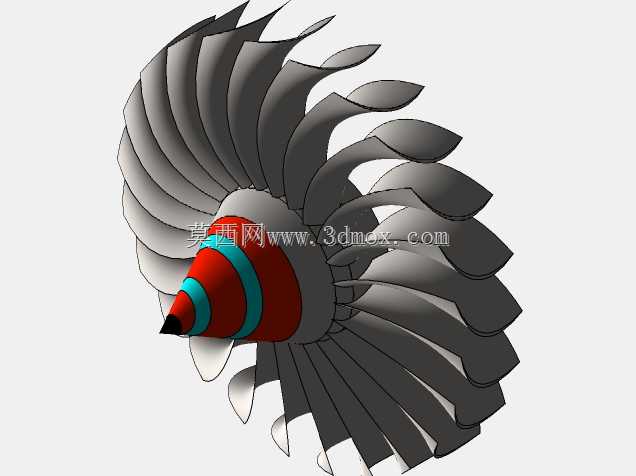

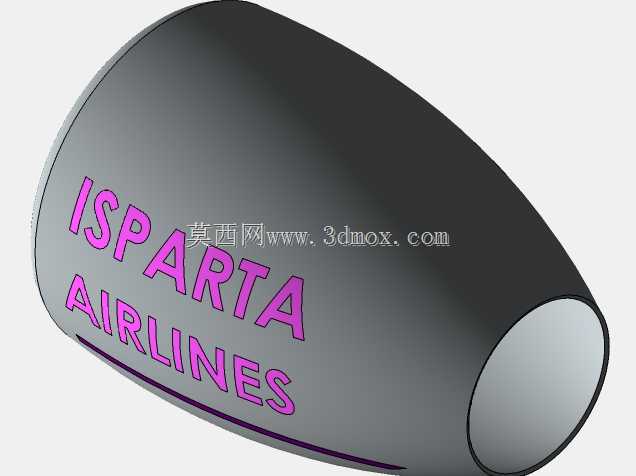

　　设计思路上，造型先以旋转特征建立整流锥、轮毂和短舱主体，再通过单叶叶型曲面阵列生成整圈风扇叶片。叶片根部与轮盘之间保留安装过渡区域，便于后续补充榫头、榫槽和轮盘辐板细节；机匣内壁与叶尖之间维持均匀径向间隙，该间隙在真实发动机中属于效率与安全裕度的关键边界，过小会因热膨胀和振动发生碰磨，过大则增加叶尖泄漏损失。短舱外表面采用连续高光顺曲面，唇口前缘做出圆钝截面，以适应起飞、侧风及爬升等不同工况下的进气方向变化。

　　外形与安装边界方面，模型呈现的是发动机前段短舱组件，最大外轮廓集中在风扇机匣位置，轴向长度从进气唇口延伸至外涵道混合段附近。布置到机翼下方时，需要同时校核短舱与机翼前缘、吊挂接头、地面以及襟翼运动区域的净距；短舱最高点应与吊挂结构形成可连接平面，前端不能过度侵入机翼进气干扰区，底部则要满足飞机起降姿态下的离地间隙。若用于虚拟装配，还可在机匣外侧补充附件安装座、消防探测接口、防冰引气管路和外涵反推机构连接面。

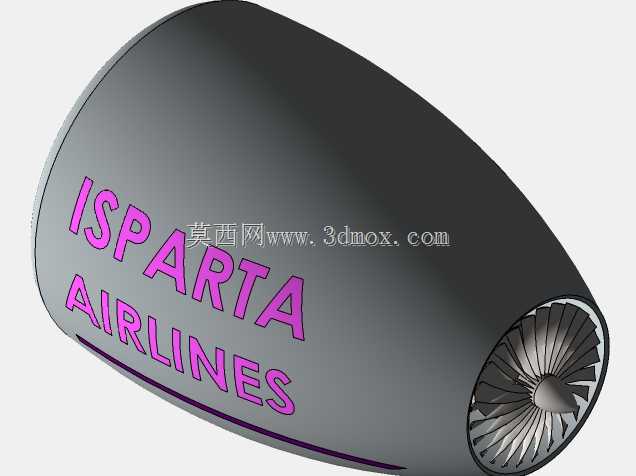

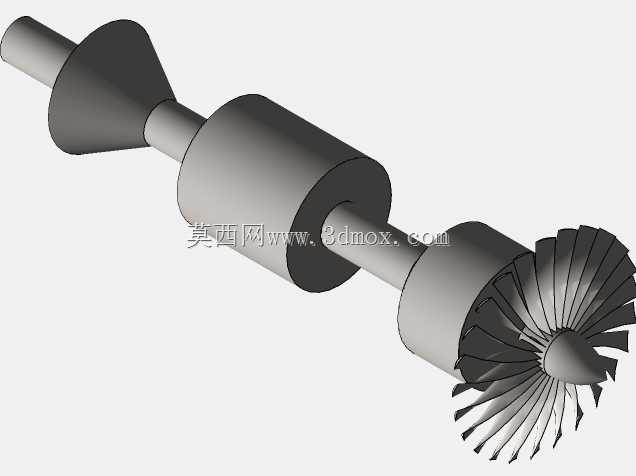

　　细节处理上，风扇叶片数量、叶尖环带和机匣分环均按周向阵列逻辑构建，方便设计者修改叶片数后重新评估疏密程度与视觉比例。中心红色轴端标识对应转子锁紧或整流锥连接区域，外侧壳体上的航空标识涂装只作为外观层，不影响内部结构分区。对于需要进一步深化的工程场景，可在现有外形基础上拆分低压压气机、高压压气机、燃烧室、涡轮和尾喷管，形成完整的推进系统装配树；也可将叶片曲面导入流体分析环境，检查进气道总压恢复、风扇入口流场均匀性及不同攻角下的分离趋势。

　　从结构教学角度看，该模型把抽象的航空推进原理转化为可剖切、可测量的实体：观察者能够直观看到空气从短舱唇口进入后被风扇加速，再分流至外涵道与核心机的路径；也能理解整流锥、叶片扭向、机匣包容环和短舱吊挂之间的功能耦合。对于机械三维建模人员，练习重点在于复杂叶型曲面构建、周向阵列控制、旋转体与薄壁短舱的配合，以及工业外观曲面与内部安装结构之间的层级划分。
