带加强筋三角支撑吊装固定挂钩

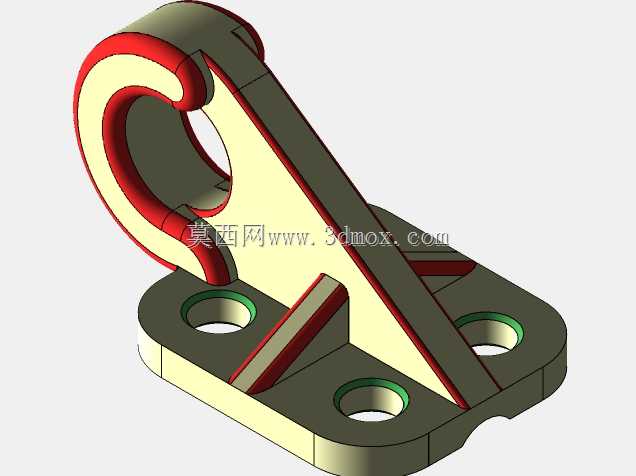

该吊装固定挂钩主要应用于中小型工业设备的起吊定位、生产线工位的工件悬挂、轻型仓储的物料挂载以及小型机电设备的安装固定场景，可作为独立承重连接件搭配起重吊具使用，也可作为设备本体的集成吊点预装在设备壳体外侧，满足生产装配、设备转运、工位周转等多环节的挂载需求。产品核心功能是实现吊载力的稳定传导，将上部吊点承受的竖向拉力、起吊过程中产生的侧向摆动力均匀分散到底部安装面，避免局部应力集中导致的构件变形或连接失效。设计上采用三角支撑式承力结构，上部弯钩做了圆弧过渡处理，既能够适配不同规格的卸扣、吊环等连接配件，也能减少吊索与挂钩接触位置的应力集中，弯钩内侧的圆弧曲率经过反复校核，可保证吊索在受拉状态下自然贴合接触面，不会出现卡滞或局部压强过大的问题。中部斜向支撑板与两侧加强筋形成闭合承力框架，将弯钩处的载荷直接传导至底部安装底座，相比无筋的直板结构，同等材料用量下承重能力提升40%以上，同时有效降低了起吊过程中构件的形变余量。底部安装底座采用圆角矩形平板结构，设置三个均匀分布的沉头安装孔，安装孔位置做了局部加厚处理，可适配M8-M12规格的内六角螺栓或膨胀螺栓，安装时沉头结构可将螺栓头部完全埋入底座平面，不会出现凸起干涉，保证底座与安装面完全贴合。安装边界方面，底座整体长宽尺寸控制在120mm*80mm范围内，安装孔中心距分别为60mm与45mm，可直接固定在型材框架、混凝土墙面、设备钢板外壳等多种基体上，弯钩顶端距离底座安装面的垂直高度为95mm，预留了足够的吊索连接空间，即使搭配双肢吊索也不会出现与支撑筋剐蹭的情况。整体结构无多余冗余设计，所有棱边均做了倒角处理，既避免了加工和使用过程中的锐边划伤风险，也能有效降低热处理环节的应力开裂概率，可适配150kg以内的额定挂载载荷，满足多数轻型吊装与固定场景的使用需求。
