CNC机床用单丝接触式检测探头

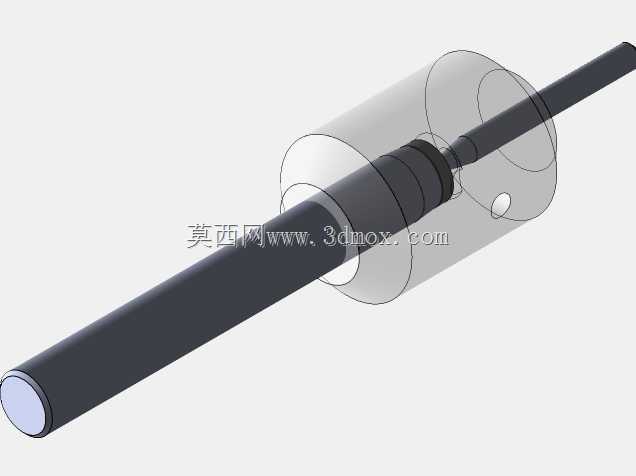

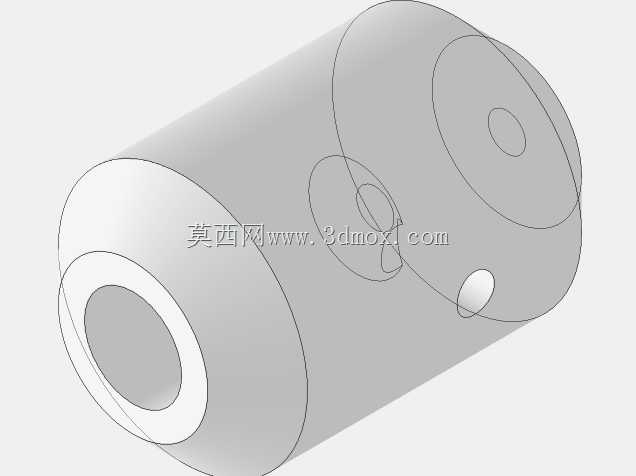

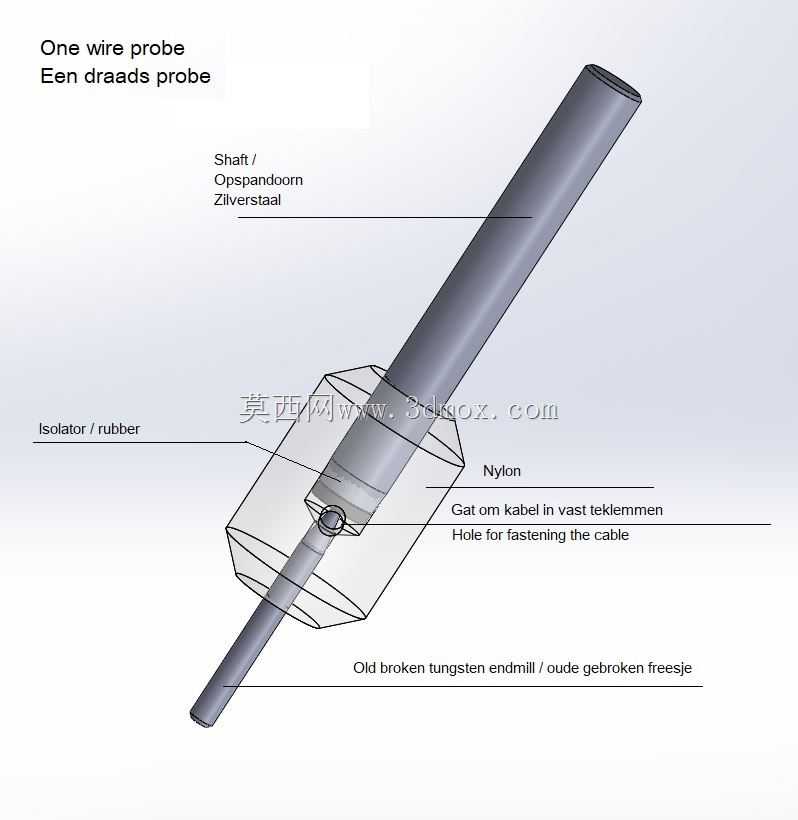

这款单丝接触式探头主要应用于普通车床、数控加工中心的工件找正、尺寸在位检测场景，可在加工过程中快速完成工件原点定位、毛坯余量检测、加工后尺寸复核等工序，替代传统人工打表操作，大幅降低装夹辅助时间，提升批量加工的尺寸一致性。探头整体采用细长杆式结构设计，主体轴身采用银钢材质加工，兼顾结构刚性与耐磨性能，可适配常规车床刀架的安装孔位，无需额外改造安装基座即可完成装夹，安装时仅需将杆身插入刀架配套装夹位，锁紧固定螺丝即可完成定位，整体安装边界紧凑，不会占用过多刀架空间，也不会与加工工位的卡盘、尾座产生运动干涉。探头的绝缘隔离部件采用橡胶材质制作，可有效隔绝检测回路与机床本体的电信号干扰，保证触发信号的传输稳定性；中部的尼龙材质固定座用于锁紧信号传输线缆，座体上预留的线缆紧固孔可将线缆牢牢固定，避免加工过程中切削液冲刷、拖链拉扯导致线缆松脱，保障信号传输的连续性。探头的前端检测端采用废旧钨钢立铣刀改制而成，钨钢材质的高硬度特性可保证检测端长期接触工件表面不会产生磨损变形，维持稳定的触发精度，同时这种改制设计也能在检测端意外撞损时快速更换，降低配件更换成本。设计过程中充分考虑了车床加工的复杂工况，整体结构做了简化处理，没有冗余的活动部件，可耐受加工过程中的切削飞溅、轻微振动，不会因为车间复杂的加工环境出现误触发或者部件损坏的问题。探头的触发逻辑采用单线回路导通原理，当检测端接触到工件金属表面时，回路导通输出触发信号给机床系统，机床系统接收到信号后即时记录当前坐标位置，完成点位检测，这种触发方式结构简单可靠，不需要复杂的信号处理模块，适配绝大多数常规数控系统的IO接口，不需要额外加装信号转换模块即可完成接线调试。在实际使用中，这款探头可完成轴类零件的外圆尺寸检测、端面定位、内孔找正等多种检测工作，尤其适合小型车床的狭小加工空间使用，细长的杆身可伸入深孔、窄槽等常规检测工具难以抵达的位置完成检测，有效拓展了小型机床的在位检测能力，帮助操作人员在不拆卸工件的前提下完成关键尺寸的复核，减少二次装夹带来的定位误差，提升加工合格率。
