钟表车床专用可调式夹持固定支座结构

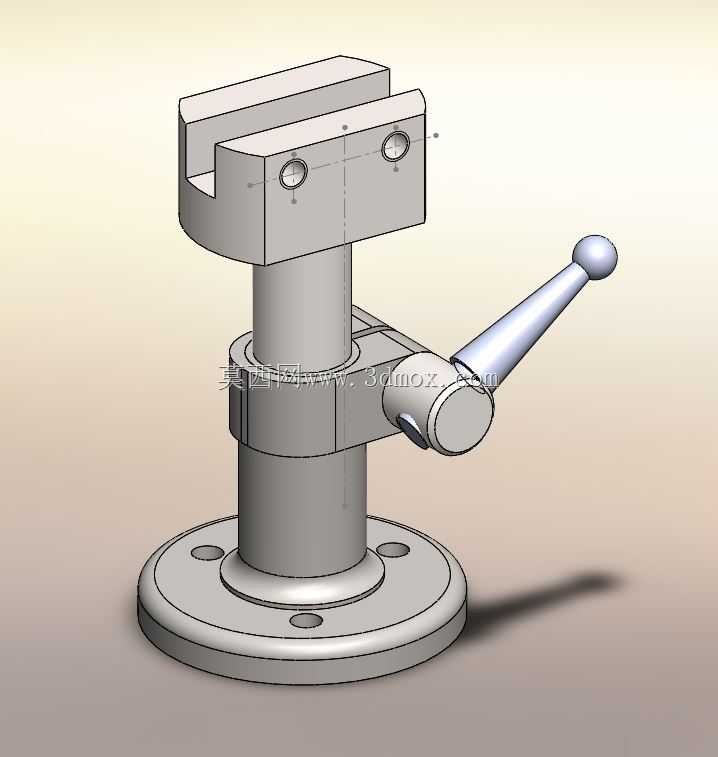

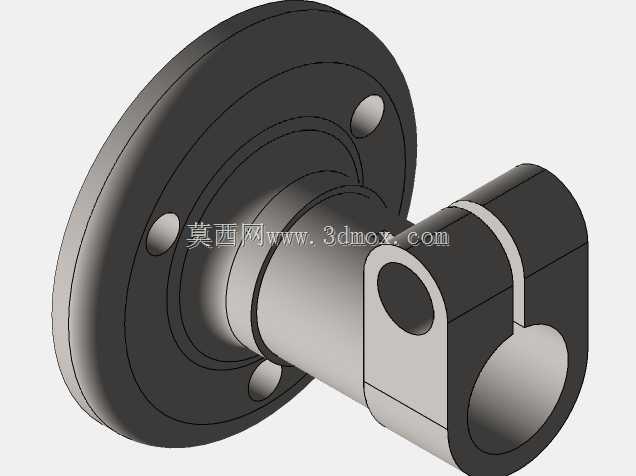

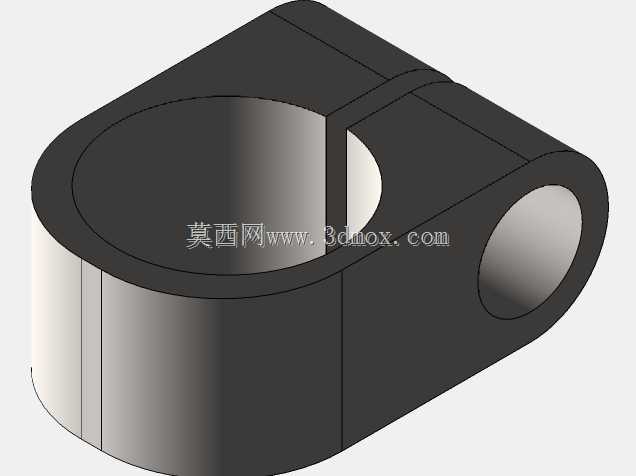

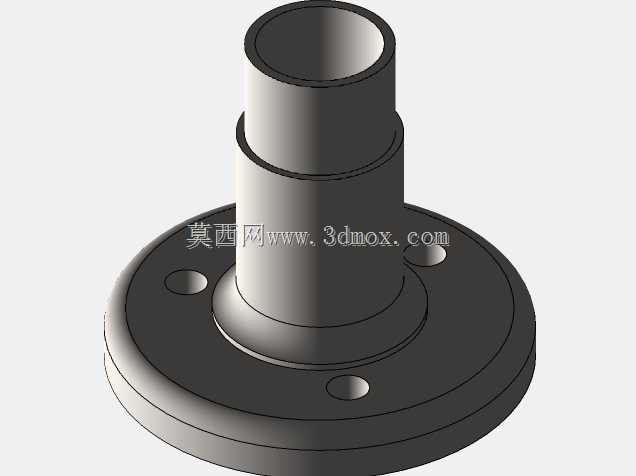

这款结构是面向精密钟表加工场景设计的小型车床配套夹持支座，主要应用于钟表匠日常维修、制作微型钟表零件的作业场景，适配台式小型钟表车床的装夹需求，用来固定待加工的微小表芯零件、表轴构件或者小型加工刀具，为精密车削作业提供稳定的装夹支撑。从实际用途来看，它可以替代传统车床的固定尾座或者工件夹持架，针对钟表零件尺寸微小、加工精度要求高的特点，实现快速装夹与位置微调，满足钟表加工时对工件固定稳定性、位置可调性的严苛要求，避免微小零件加工时出现晃动、位移导致的精度偏差。在功能特性上，这款支座采用侧置手柄式凸轮锁紧结构，扳动手柄即可快速锁紧立柱的升降位置，无需反复拧动螺栓调节，操作便捷适配钟表加工频繁调整装夹高度的作业习惯；顶部的夹座开设U型装夹槽，槽体两侧设置紧定螺钉安装位，可以通过螺钉锁紧装入槽内的工件接杆、刀杆或者导向构件，装夹范围适配钟表加工常用的各类微小杆类零件的直径尺寸；底部采用圆形法兰盘结构，盘面上均匀开设三个安装孔，可以通过螺栓将整个支座稳固固定在车床工作台面上，保证加工过程中整体结构无偏移。从设计思路来看，整体结构遵循小型精密工装的紧凑化设计原则，摒弃了普通车床支座的冗余结构，整体立柱采用阶梯轴式结构，下段与底座法兰一体衔接保证结构刚性，上段与夹座一体成型减少装配间隙带来的精度误差，锁紧机构的转轴位置做了偏心凸轮设计，扳动手柄时凸轮面会压紧立柱侧壁实现无间隙锁紧，避免普通螺纹锁紧存在的回程间隙问题，保证高度调节后的定位精度。在外形尺寸与安装边界上，整体结构高度适配小型台式钟表车床的工作台安装空间，底座法兰直径控制在小型车床工作台的T型槽分布范围内，三个安装孔的孔位间距匹配常规小型工作台的安装孔距，无需额外打孔改造即可直接安装；立柱的升降行程覆盖钟表零件加工时常用的装夹高度范围，顶部夹座的U型槽开口尺寸适配钟表加工常用的接杆直径，侧置手柄的长度经过优化，扳动时不会与车床的主轴、刀架等运动部件发生干涉，操作空间充足，整体结构的外轮廓无尖锐棱角，所有边角都做了小圆角过渡，适配精密加工场景的安全操作要求。
