双工位双面滚切加工设备结构设计

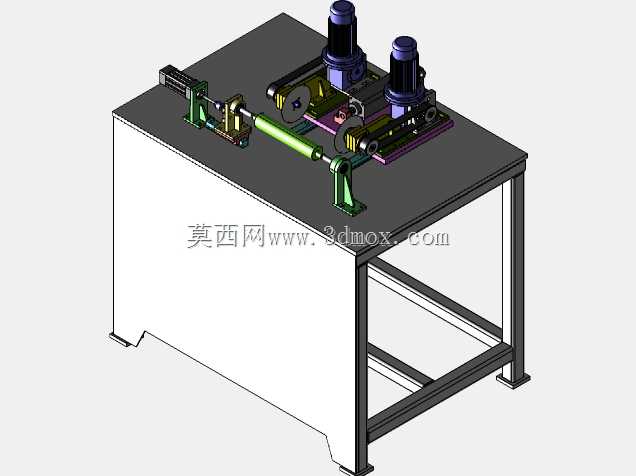

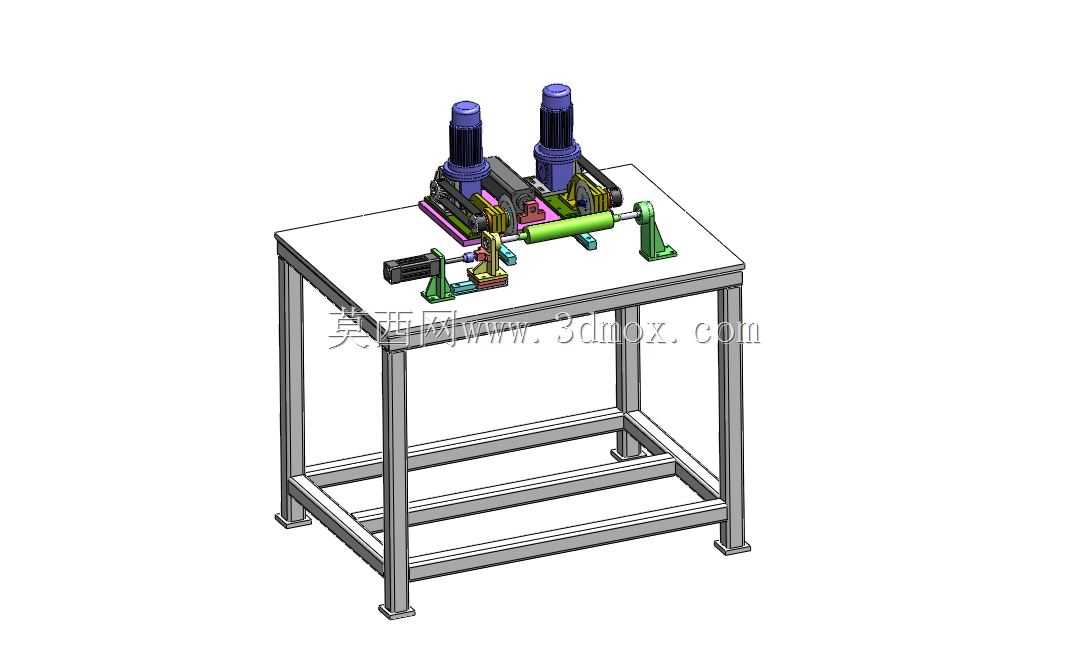

这款半自动滚切设备主要面向金属管材、棒材的定长裁切加工场景，常见于五金制品、汽配零件、家具五金的生产车间工序段，适配小批量多批次的工件滚切加工作业，相比传统单刀裁切设备，可通过双面同步滚压切削的方式，避免工件单侧受力产生的形变、切口毛刺外翻问题，保障裁切后工件的尺寸一致性与端面平整度。设备整体采用方管焊接机架作为承载主体，机架底部设置可调脚杯，可适配车间不平整地面的安装调平需求，机架台面预留了工装安装基准面，所有执行组件均通过定位销与锁紧螺栓固定在台面上，安装时可根据加工工件的直径范围调整两侧滚切机头的间距，适配直径10mm至60mm区间的圆形工件加工。设备的核心滚切单元采用双机头对称布局，每个机头配套独立的动力输入组件，通过减速结构将动力传递至滚切刀轮，两侧刀轮同步进给对工件形成环抱式滚压切削，加工过程中工件通过两端的顶尖式夹具定位夹持，其中一端夹具附带轴向进给导向结构，可在滚切过程中保持工件的轴向位置稳定，避免切削过程中工件窜动影响切口精度。设备的操作侧预留了手动操控的安装位，可搭配启停按钮、进给调节手柄完成半自动加工流程，操作人员仅需完成工件上下料与进给操作，即可完成单批次工件的滚切加工，相比全自动裁切设备投入成本更低，同时兼顾加工效率与加工精度，适合中小型加工车间的工序配套使用。机架下部采用多层横撑加固结构，可抵消滚切过程中产生的振动，避免设备长期运行出现结构形变，台面上的夹具组件、导向组件均采用模块化设计，后期更换不同规格的刀轮与夹具，即可适配不同截面形状、不同壁厚工件的滚切需求，设备整体安装边界紧凑，无需额外预埋地基，放置在平整车间地面调平后即可接电投入使用，滚切过程中切削力对称作用在工件两侧，可有效降低工件装夹的定位压力，减少薄壁工件装夹变形的概率，保障加工后工件的圆度与尺寸公差符合工序要求。
