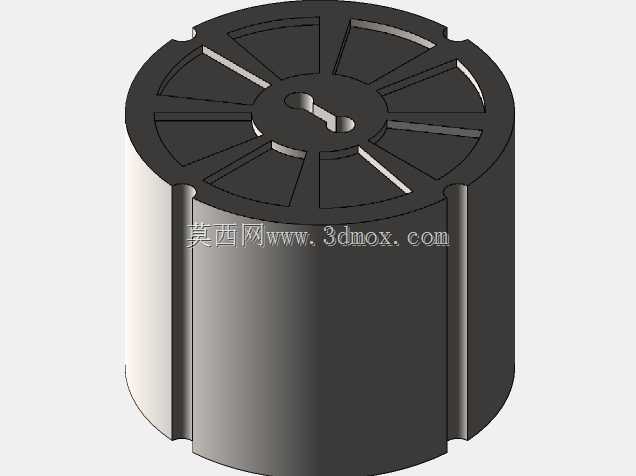

圆柱型多槽分配结构件三维设计

该圆柱型分配结构件主要应用于小流量流体介质的回路分配场景，常见于小型气动控制回路、微量润滑输送系统、紧凑型液压支路分配单元中，承担单路输入多路输出的介质分流功能，可将上游输入的压缩空气、润滑脂、冷却介质等均匀分配至多个下游工作支路，保障各支路介质供给的压力均衡与流量稳定，避免支路间出现压力干涉、流量分配不均导致的终端执行元件动作不同步问题。从功能特性来看，该结构件采用一体化圆柱主体设计，顶部端面设置放射状均布的导流槽结构，中心位置设置异形定位安装孔，可与配套的输入阀芯精准配合，实现输入通道与各分流槽的精准对位，杜绝介质串流问题；圆柱侧壁设置三处轴向定位凸棱，可与安装基座的对应卡槽快速嵌合，既能够限制结构件工作过程中的周向转动位移，也能为安装对位提供快速定位基准，降低现场装配的对位难度，提升装配效率。在设计思路上，该结构件优先考虑紧凑空间下的安装适配性，整体采用等径圆柱构型，最大化压缩径向占用空间，可适配安装空间局促的小型设备内部集成需求；顶部放射槽的槽宽、槽深经过流体阻力仿真优化，各槽道的流通截面积保持一致，确保各输出支路的介质流量偏差控制在极小范围内，满足多终端同步工作的供给要求；中心异形孔采用非对称截面设计，兼具介质输入通道与周向防呆功能，可避免装配时出现角度错位导致的流道不对中问题，降低装配失误率。从安装边界来看，该结构件的轴向尺寸与径向尺寸保持合理比例，侧壁凸棱的凸起高度经过精准控制，既能够保证嵌合定位的结构强度，也不会额外增加径向安装尺寸，安装时仅需将结构件沿轴向推入基座对应安装腔，使侧壁凸棱与卡槽完全嵌合，再通过顶部压盖完成轴向固定即可，无需额外设置复杂的紧固件连接结构，拆装维护十分便捷；结构件的各边角位置均设置微小过渡圆角，既能够避免锐边在装配过程中刮伤配套密封件，也能优化介质在流道转角处的流动状态，减少局部流阻损失与介质湍流现象，提升介质输送的稳定性。
