赫施浦飞尔叉车钢层压板C型槽钢构件

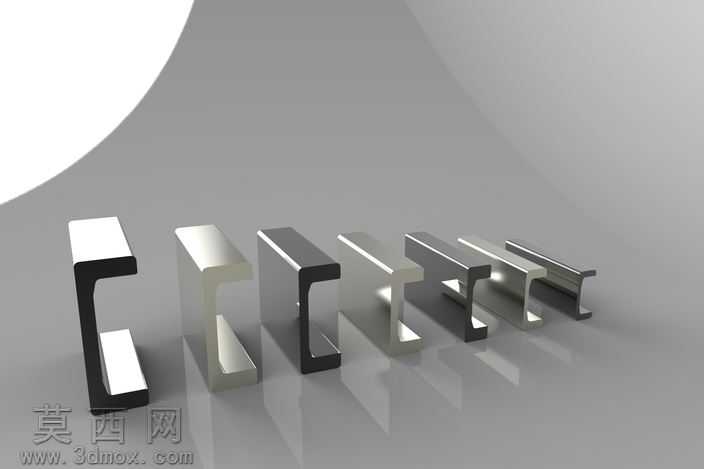

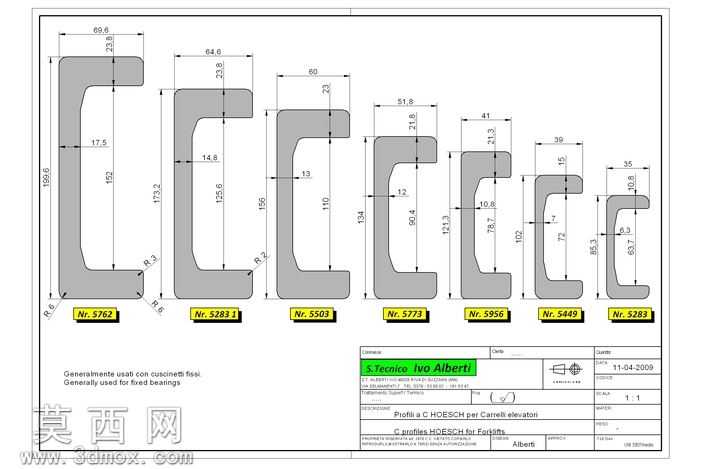

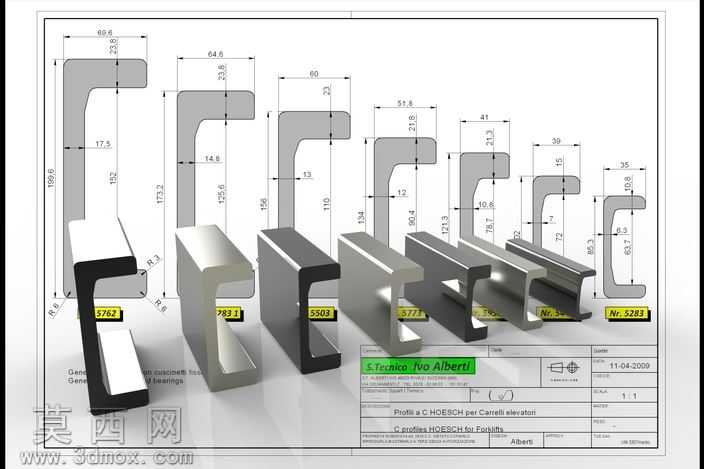

本模型为叉车配套的赫施浦飞尔系列C型层压槽钢构件，采用三维参数化建模方式完成全系列规格的构建，建模过程中严格参照二维工程图的尺寸标注体系，对每一款槽钢的截面轮廓、总高度、翼缘宽度、腹板厚度、端部倒角、安装孔位等参数进行精准约束，确保模型尺寸与实际工业产品的公差要求匹配。建模阶段先绘制单款槽钢的闭合截面草图，通过拉伸特征生成基础实体，再对翼缘边缘、腹板转角处添加圆角特征消除应力集中结构，同时还原不同规格槽钢的厚度渐变、截面尺寸递变的设计规律，将全系列7款不同规格的槽钢按尺寸梯度依次排布，直观呈现该系列型钢的尺寸变化逻辑。材质渲染阶段针对钢制构件的特性，分别赋予哑光黑喷涂、亮面镀锌、磨砂不锈钢三种不同的表面材质，通过调整材质的粗糙度、金属度、反射率参数，还原不同表面处理工艺下钢材的视觉质感，同时在场景中搭配对应规格的工程图投影视图，将二维尺寸标注与三维实体模型一一对应，清晰展示每个尺寸参数对应的实体结构位置。结构设计上，该系列C型槽钢采用开口式截面设计，腹板作为主要承力面，两侧翼缘用于配套叉车的滚轮、导轨安装，不同尺寸规格对应叉车不同载重层级的使用需求，小规格槽钢适用于轻型叉车的侧向导轮结构，大规格槽钢适用于重型叉车的货叉升降承重导轨，建模时特意保留了截面的开口形变余量结构，还原实际型钢生产过程中冷弯成型的结构特征。设计思路围绕工业配件的实用性展开，全系列模型采用统一的建模基准与坐标系，方便后续在叉车整体装配场景中直接调用装配，同时模型保留了可编辑的参数化特征，使用者可根据实际设计需求调整截面尺寸、构件长度，快速生成适配不同工况的定制化槽钢构件，模型的细节处理兼顾了生产实际的工艺特征，避免了理想化建模带来的结构失真，能够直接用于虚拟装配验证、结构受力仿真、产品展示演示等多个场景。
