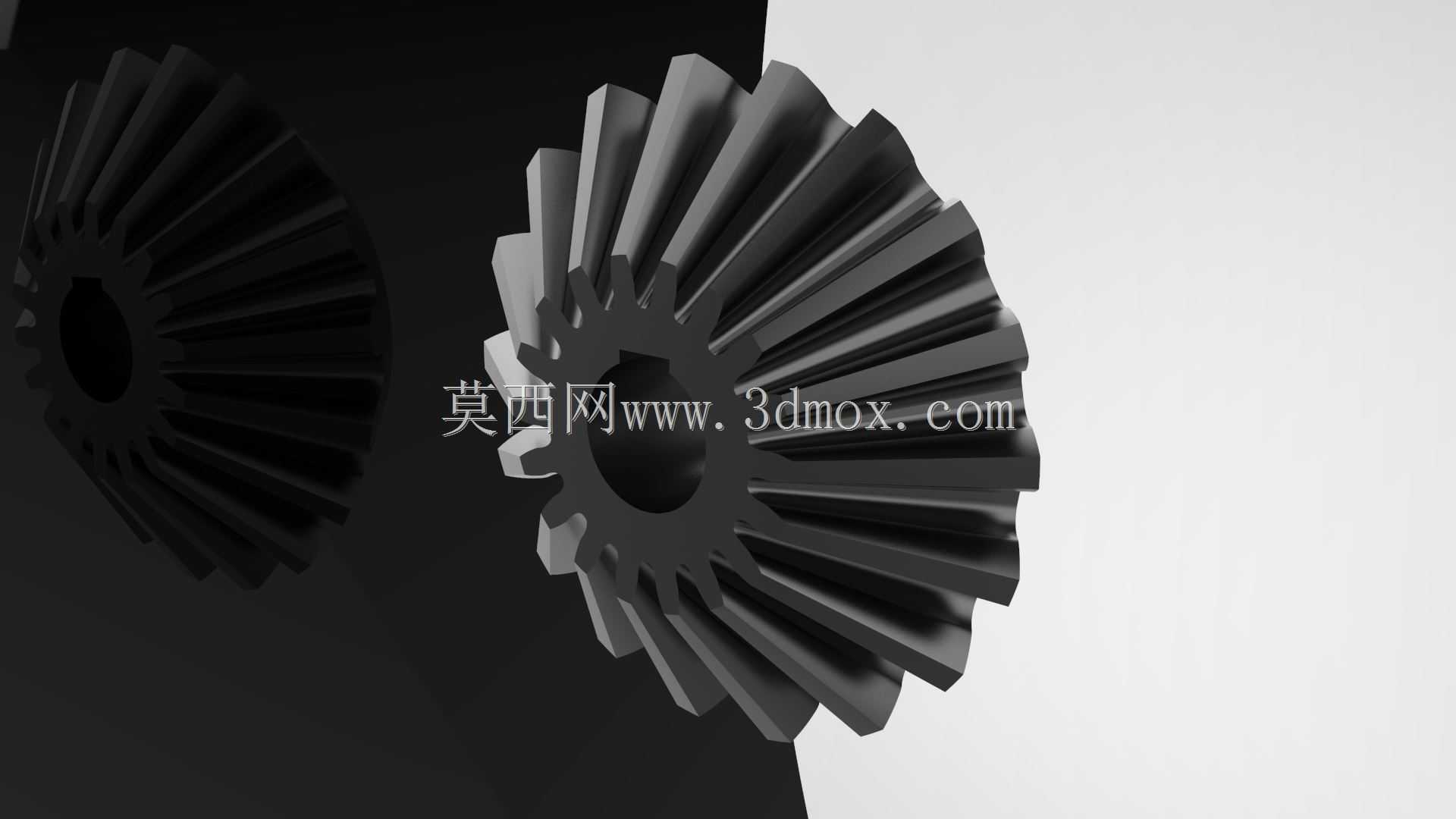

Solidworks直齿锥齿轮传动件设计

直齿锥齿轮是相交轴传动场景中应用极为广泛的核心机械零件，这类零件主要用于传递两相交轴之间的运动与动力，常见的轴交角多为90度，在各类需要改变传动方向的机械结构中承担着不可替代的作用。从实际应用场景来看，这类锥齿轮广泛分布在机床的进给传动箱、农业机械的动力分配单元、小型输送设备的转角传动机构、轻工机械的动力换向结构中，能够在空间受限的安装环境下完成动力的转向传递，适配紧凑布局的机械设备设计需求。

这款直齿锥齿轮在功能设计上，重点围绕传动平稳性与承载能力做了针对性优化，轮齿采用标准直齿锥齿形设计，齿向沿圆锥母线方向分布，啮合过程中轮齿沿齿长方向逐步进入与退出啮合，相比螺旋锥齿轮加工难度更低，装配调整更为便捷，适合中低速、中等载荷的传动工况使用。齿轮中心设计有标准通孔安装结构，可通过键连接与传动轴实现周向固定，轮毂部分的厚度经过合理校核，能够保证传递额定扭矩时不会出现轮毂开裂、连接失效的问题，齿面的轮廓精度经过参数化校验，啮合时的齿侧间隙控制在合理区间，既可以避免传动卡滞，也能减少反向传动的空程误差，提升传动精度。

在设计思路层面，这款锥齿轮遵循等顶隙收缩齿的设计逻辑，齿顶高、齿根高沿齿宽方向按比例收缩，顶隙沿整个齿宽保持一致，能够避免轮齿小端出现齿顶过尖、根切的问题，同时可以提升轮齿的抗弯强度，储存润滑脂改善啮合面的润滑条件，降低运行过程中的磨损与噪音。外形尺寸方面，齿轮的分度圆锥角、齿宽、外径、安装孔直径均按照常用传动模数的标准系列设计，安装边界充分考虑了配套轴承、端盖、传动轴的装配空间，安装时无需额外对周边结构做定制化修改，可直接适配同参数的传动系统，装配过程中仅需保证两配对齿轮的分度圆锥顶点重合，即可实现理想的啮合接触状态，降低现场装配调试的难度。在实际运行过程中，这类直齿锥齿轮能够稳定传递额定扭矩，传动效率可达96%以上，日常维护仅需定期补充润滑脂即可长期稳定运行，能够满足通用机械设备的传动换向需求。
