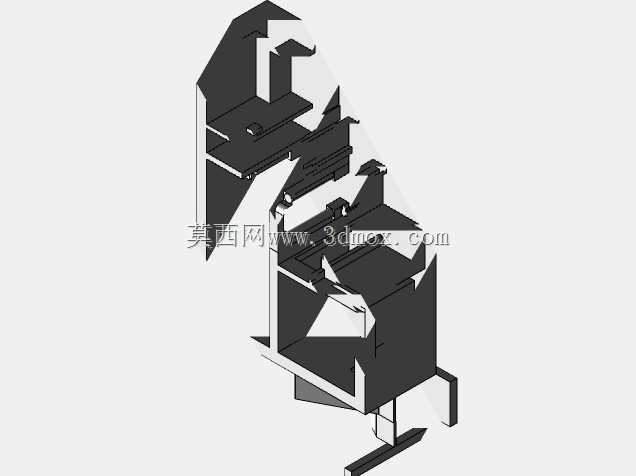

钣金拼接式设备防护壳体结构设计

该结构为钣金拼接式设备防护壳体，主要应用于工业现场小型电控单元、传感检测模块或小型执行机构的外部防护场景，能够在多尘、有少量切削液飞溅、存在轻微机械磕碰的生产车间环境中，为内部安装的精密电子元件、机械传动组件提供可靠的物理防护，隔绝外界杂物侵入，同时为内部器件提供稳定的安装承载基础。从实际用途来看，这类壳体不同于一体成型的密封机箱，采用分层分块的钣金拼接设计，既可以在设备运维时快速拆解对应板块，无需完全拆除整个壳体即可完成内部元件的检修、线路调整与部件更换，也能够根据内部安装器件的尺寸差异，灵活调整局部板块的安装位置，适配不同规格的内置组件安装需求。在功能特性上，该壳体的每一块拼接钣金都设计有对应的折弯定位边与卡扣式装配结构，装配时无需额外制作复杂的定位工装，依靠板块自身的折弯卡位即可完成初步定位，再通过侧边的预留安装孔完成紧固件锁附，整体装配流程简单高效，同时板块之间的拼接缝隙设计有错位折弯的挡边结构，能够避免外界粉尘、液体从拼接缝隙直接渗入壳体内部，防护等级可满足常规工业车间的使用要求。设计思路上，整体采用等厚钣金折弯成型的工艺方案，所有板块均为单一平面折弯件，无需复杂的冲压模具即可加工生产，能够有效降低小批量定制场景下的加工成本，同时拆分后的板块尺寸统一，便于板材排版下料，提升原材料的利用率，减少加工过程中的边角料浪费；壳体底部设计有向外延伸的安装支脚，支脚上预留有长条形安装孔，既可以补偿安装面的平面度误差，也能够适配不同孔距的安装基座，降低现场安装的对位难度。外形尺寸与安装边界方面，该壳体整体为立式长方体构型，整体占用空间紧凑，不会过多挤占设备的安装空间，顶部设计有内凹的走线缺口，可方便内部线缆引出与外部管线对接，侧边的板块预留有可选的开孔位，可根据实际使用需求加装散热风扇、操作按钮或接口面板，无需额外对壳体进行二次加工；安装时底部支脚与安装面之间预留有一定的间隙，既可以避免壳体底部与安装面直接接触造成积水锈蚀，也能够为底部走线提供足够的空间，适配不同方向的线缆布线需求。
