锥面螺旋啮合传动构件结构设计

该锥面螺旋啮合传动构件，主要应用于小空间紧凑布局的精密传动场景，常见于小型动力传输单元、精密进给机构、专用设备的微调传动链路中，可实现交错轴之间的运动与动力传递，相比常规圆柱齿轮传动，这类带锥度的螺旋啮合结构能够在有限安装空间内适配更大的传动比，同时啮合过程中齿面接触为渐进式滑移接触，传动冲击更小、运行噪音更低，适合对传动平稳性有较高要求的中低速轻载传动工况。

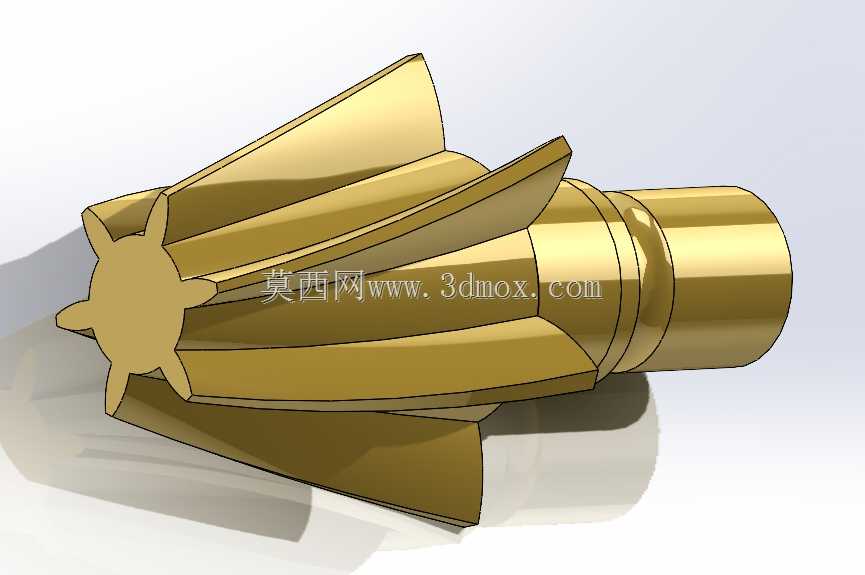

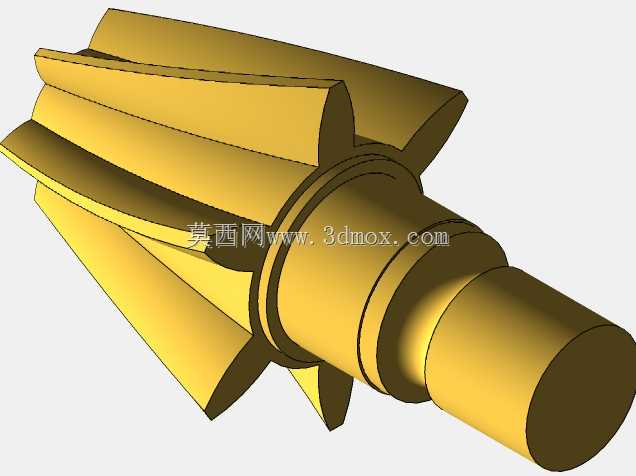

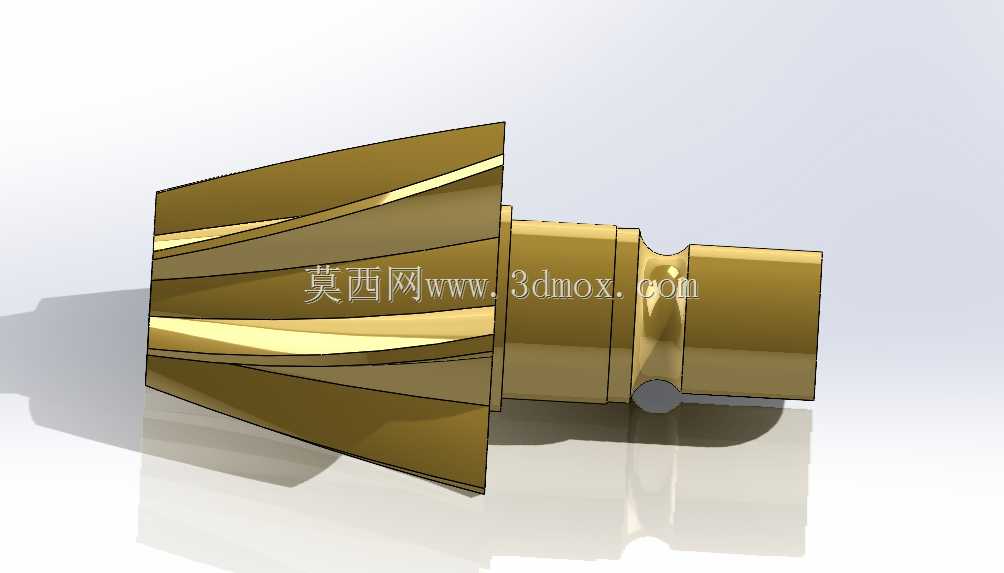

从实际用途来看，该构件一端为带多道螺旋齿的锥台结构，另一端为阶梯轴安装段，轴段上预留有环槽与定位平面，可通过卡圈、平键或者紧定螺钉实现与传动轴、动力输出端的可靠连接，安装时锥面螺旋段与配对啮合件保持设定的轴交角，动力输入时螺旋齿面连续啮合，将旋转运动平稳传递至配对构件，可同时承受一定的径向载荷与轴向载荷，适配需要换向传动的紧凑设备内部布局。

在功能特性上，该螺旋啮合构件的齿面为等导程螺旋曲面，齿形沿锥面母线方向均匀分布，啮合重合度高于同尺寸直齿锥齿轮，传动过程中不会出现直齿啮合的瞬时冲击问题，齿面受力均匀，磨损速率更低，使用寿命更长；阶梯轴段的直径差设计既满足了安装定位的轴向限位需求，也通过轴径变化优化了应力分布，避免传动载荷集中在轴根位置引发断裂风险，轴端的球面凹槽结构可适配顶针定位，满足装配时的同轴度校准需求。

设计思路上，该构件优先保证螺旋齿面的啮合精度，螺旋导程根据设定传动比精确计算，锥面角度匹配配对啮合件的安装轴交角，确保全齿长范围内齿面能够均匀接触，避免局部应力集中；安装轴段的尺寸公差按照精密传动配合要求设计，环槽位置与宽度适配标准卡圈尺寸，定位平面的深度与宽度满足紧定螺钉的锁紧力矩要求，整体结构在满足传动强度的前提下尽可能缩减轴向尺寸，适配紧凑安装空间的布局需求。

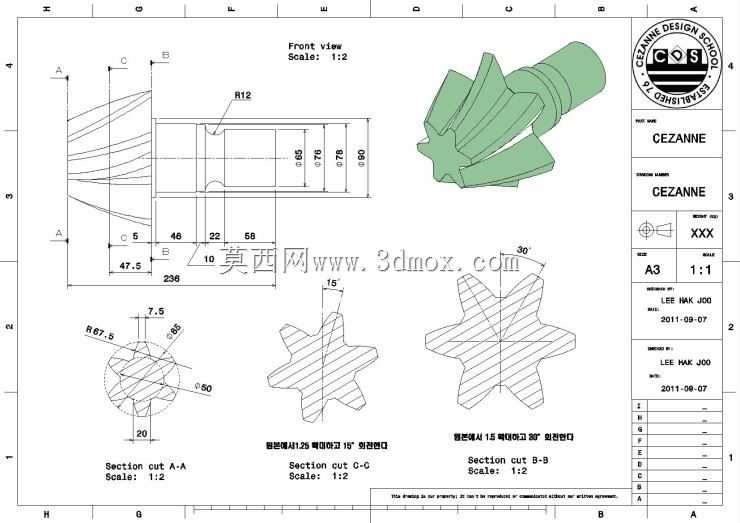

从外形尺寸与安装边界来看，该构件最大外径位于锥台大端，整体轴向长度控制在小尺寸传动单元的适配范围内，安装时需要保证啮合段的轴向位置精度，预留出齿面啮合的侧向间隙，轴段与安装座孔的配合间隙控制在精密传动允许范围内，避免运行过程中出现偏心引发的振动与齿面异常磨损，安装边界需避开周边其他传动构件，保证螺旋齿面运转过程中无干涉，同时预留出润滑脂的填充空间，保障齿面长期运行的润滑条件。
