4寸黄铜内螺纹闸阀三维结构设计

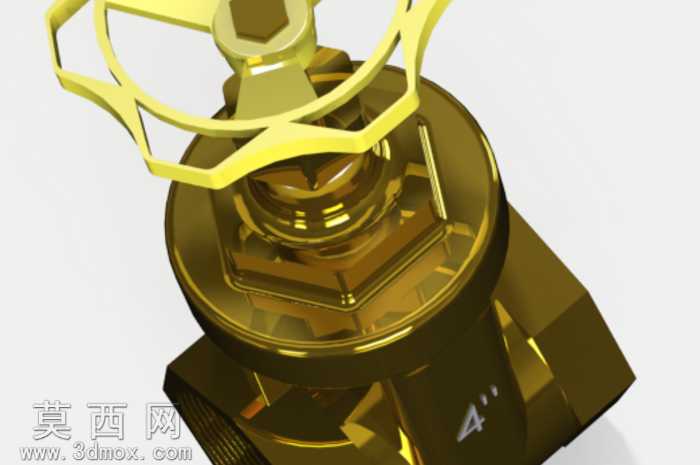

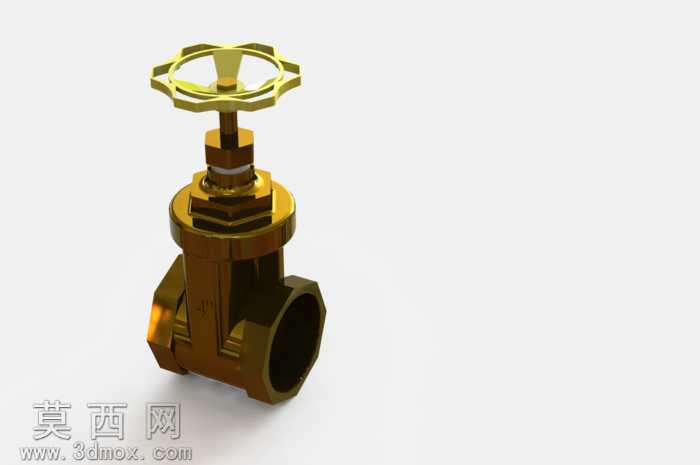

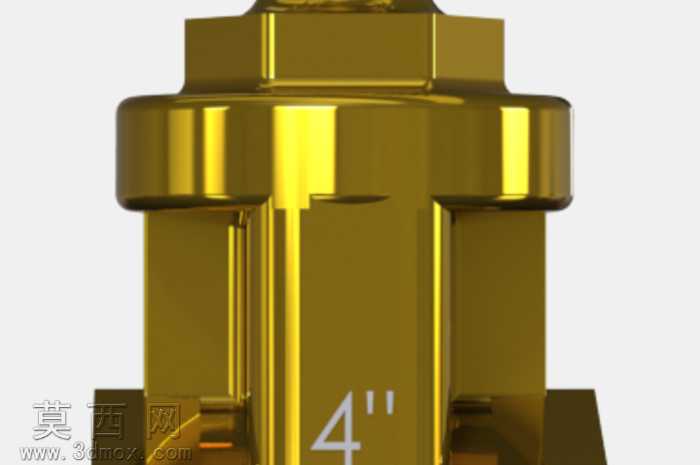

本作品为4寸规格黄铜闸阀的三维建模设计成果，建模过程严格遵循民用管路闸阀的实际生产尺寸规范，在三维软件中先完成整体结构的比例锚定，以阀体作为核心基准部件，先绘制阀体的六角主体轮廓，通过拉伸、切除特征完成内部流道、阀座安装位的结构塑造，流道部分做了平滑过渡处理，符合流体输送的阻力优化要求，阀体两端的内螺纹连接位严格匹配4寸管螺纹的标准参数，保证虚拟装配时的尺寸契合度。手轮部分采用轮辐式镂空结构设计，在三维软件中通过圆周阵列特征完成六组轮辐的均匀排布，轮缘做了圆弧倒角处理，既还原了实际产品的防滑操作结构，也通过镂空设计降低了模型的冗余面数，手轮中心的阀杆连接位做了对应的六角卡槽特征，保证与阀杆的传动配合无错位。阀杆部分采用梯形螺纹传动结构设计，建模时精准绘制螺纹牙型轮廓，通过螺旋扫描特征完成传动螺纹的生成，阀杆与阀体填料函的配合位置做了对应的台阶结构，预留出填料安装的空间，符合实际闸阀的密封结构逻辑。材质渲染阶段，为整体模型赋予黄铜金属材质，调整材质的反射率、粗糙度参数，还原黄铜材质温润的金属光泽，在阀体的棱角、手轮的轮缘位置做了高光强化处理，模拟金属表面的抛光质感，同时在阀体侧面添加了4寸规格的标识字符，通过包覆特征将字符刻印在阀体表面，提升模型的真实度。整体模型的装配逻辑完全贴合实际产品的组装顺序，各部件之间的配合间隙做了合理设置，既保证结构展示清晰，也避免出现部件干涉的问题，可用于管路系统的装配演示、阀门结构教学以及产品外观展示使用，模型的结构细节完整还原了黄铜闸阀的启闭传动逻辑，能够直观展示闸阀通过手轮旋转带动阀杆升降、实现流道通断控制的工作原理。
