法兰连接式手动截止阀DN50结构设计

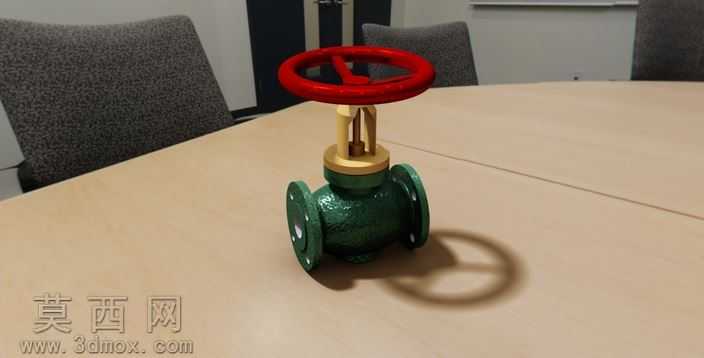

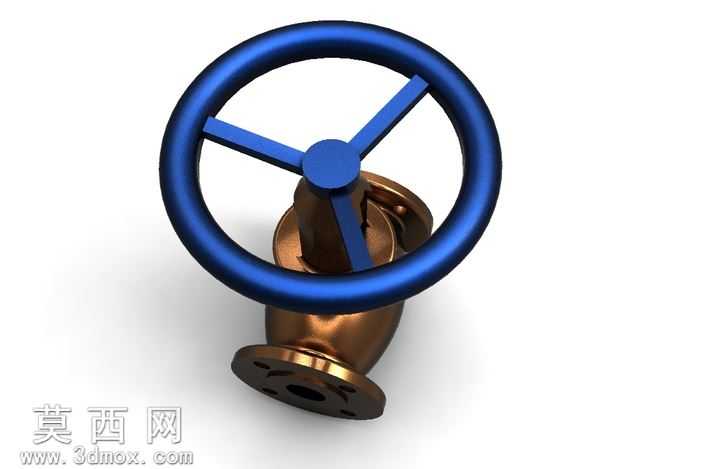

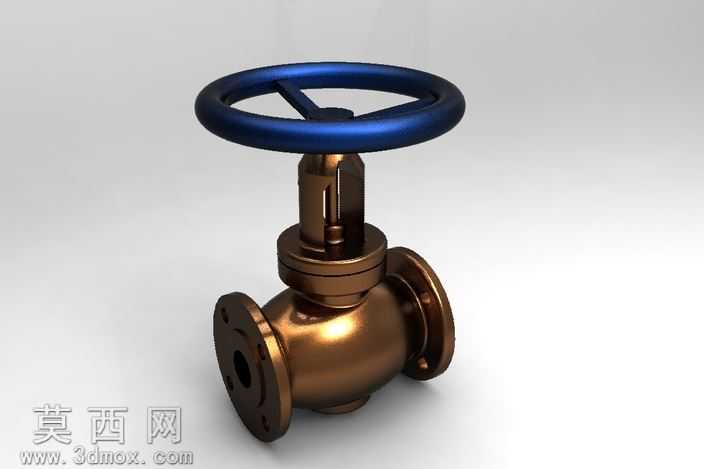

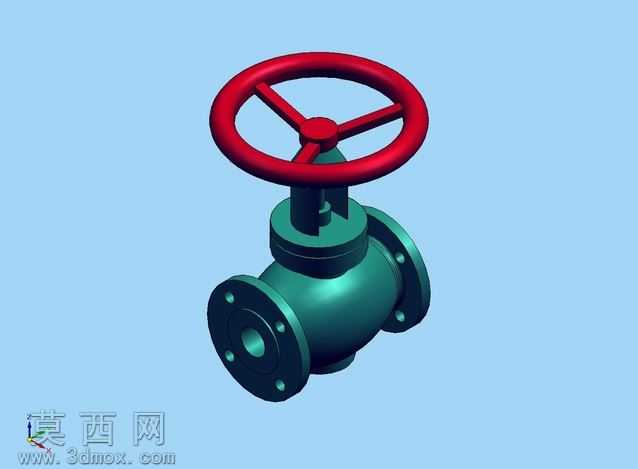

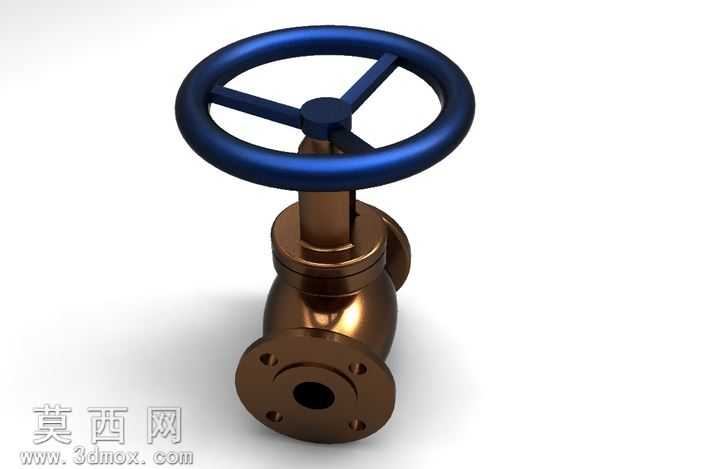

本作品为公称通径DN50的法兰连接手动截止阀三维模型，建模过程严格遵循截止阀的通用设计规范与管路附件尺寸标准，整体采用自底向上的装配建模思路完成全结构搭建。建模初期首先梳理截止阀的核心组成逻辑，将整体结构拆分为阀体、阀盖、阀杆、阀瓣、密封组件、手轮、连接紧固件七大模块，逐一完成单个零件的参数化建模，确保各零件的配合尺寸完全匹配，无干涉错位问题。阀体部分采用流线型的直通式流道设计，建模时通过曲面放样构建内部流道轮廓，保证介质流通路径的顺滑性，两端的法兰连接结构严格匹配PN16压力等级的法兰尺寸标准，法兰盘上的螺栓孔采用圆周阵列方式生成，孔位公差、法兰厚度、密封面凸台尺寸均符合常规工业管路的连接要求，阀体外部的加强筋结构通过拉伸与圆角过渡处理，既保证结构强度，也还原了实际铸件的外观特征。阀瓣与阀座的密封面是截止阀实现截断功能的核心结构，建模时特意对密封接触面做了精度处理，预留了密封件的安装空间，可直观展示硬密封或软密封结构的装配逻辑；阀杆采用梯形传动螺纹结构，建模时还原了螺纹的牙型轮廓，可清晰展示手轮转动时阀杆升降带动阀瓣启闭的运动逻辑，阀盖与阀体的连接部位设置了填料函结构，完整还原了填料压紧、密封防漏的结构细节。手轮部分采用轮辐式结构，通过圆周阵列生成三根轮辐连接轮缘与轮毂，表面做了防滑的纹理处理，还原了铸铁手轮的真实质感。材质渲染阶段，阀体与阀盖采用铸钢材质的哑光金属质感，表面添加细微的铸造颗粒纹理，还原工业铸件的真实视觉效果；手轮采用醒目的红色烤漆材质，添加轻微的漆面反光效果，与阀体的深绿色金属漆面形成清晰的视觉区分，便于快速识别操作部件；密封件、填料部分采用橡胶材质的哑光深色质感，紧固件采用镀锌钢件的亮面金属质感，不同材质的区分清晰，可直观分辨各零件的材质属性与功能分区。整体模型装配完成后经过干涉检查，所有运动部件无结构冲突，可通过运动仿真模拟手轮旋转带动阀杆升降、实现阀门启闭的完整动作过程，模型结构完整，细节还原度高，可用于管路系统设计展示、阀门结构教学、产品选型参考等场景，能够清晰展示法兰式截止阀的内部构造与工作原理，帮助相关人员快速理解该类阀门的装配逻辑与功能实现方式。
