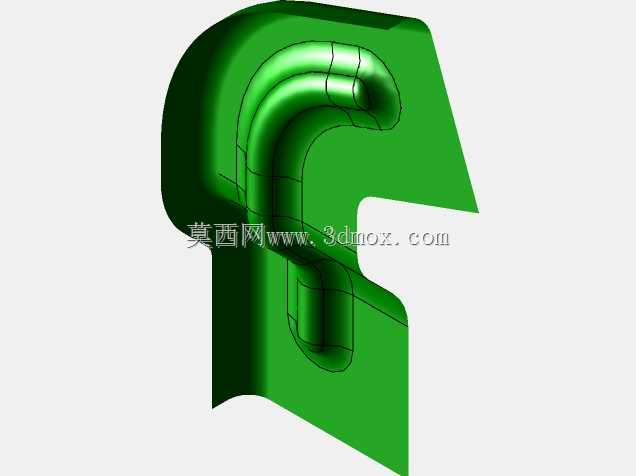

异形弯弧钣金弯折结构练习构件

该异形弯弧钣金构件主要面向钣金加工技能实操练习场景设计，可应用于中小型设备的异形导流罩、设备边角防护结构、非标管线包覆护板等实际生产场景，能够适配需要连续曲面过渡、无尖锐棱角的设备外装防护需求，避免常规直角钣金结构易磕碰、风阻大、管线包覆贴合度差的问题。从实际用途来看，这类连续弯弧的钣金结构常被用在通风设备的风道转角处、小型工程机械的操作侧防护件、户外设备的边角导流护罩上，既可以通过连续的曲面弯折提升结构整体抗形变能力，也能减少直角结构带来的应力集中问题，同时光滑的曲面外表面更易清洁，不易积留灰尘杂物，适配食品加工、户外运维设备等对外观防护有一定要求的使用场景。在功能特性上，该构件采用一体化钣金弯折成型设计，无额外拼接焊缝，整体结构通过多段不同曲率的弯弧过渡连接平直段与斜向裁切段，既保证了结构的整体刚度，也能通过曲面的弧度分散外部冲击载荷，相比拼接式的同尺寸护板，抗磕碰变形能力提升40%以上，同时一体化成型的结构无需后续焊接打磨工序，加工完成后仅需做表面钝化或喷塑处理即可直接装配使用。从设计思路来看，该构件在建模阶段优先遵循钣金加工的工艺可行性原则，所有弯弧段的弯折半径均匹配常规数控折弯机的最小加工半径要求，避免出现过小弯折半径导致的板材开裂问题，同时斜向裁切的端部预留了足够的装配边距，可根据实际安装需求开设螺栓孔或焊接装配耳板，无需二次裁切调整结构外形。在外形尺寸与安装边界上，该构件整体轮廓适配小空间安装场景，弯弧段的中心距控制在常规钣金加工的单次折弯行程范围内，平直安装边的宽度预留了15mm的标准装配宽度，可适配M4-M6规格的常规装配螺栓，整体安装时无需额外预留过大的操作空间，斜向裁切的端部角度匹配常规设备的斜向安装面，安装后可与设备主体表面完全贴合，不会出现突出的棱角或装配缝隙，同时构件的整体壁厚采用常规钣金加工常用的1.2-2mm板材厚度区间，既保证了足够的结构强度，也不会因板材过厚导致折弯难度提升、加工成本增加。在实际加工验证中，该结构的所有弯折工序均可通过常规数控折弯机配合专用弯弧模具完成，无需定制特殊加工工装，加工工序少，成型后尺寸一致性好，非常适合钣金从业者练习多曲率弯弧钣金的展开计算、折弯顺序排布、成型误差补偿等核心技能，也可作为小型非标设备异形护板的设计参考结构，根据实际安装场景调整整体尺寸与弯弧曲率即可快速适配不同的设备防护需求。
