车床配套铣削加工可调工装装置

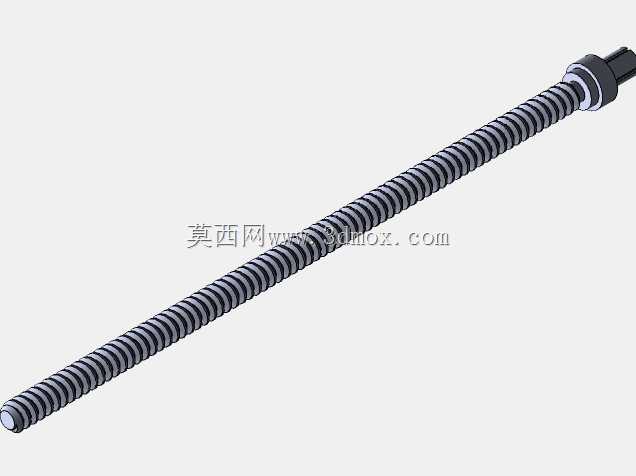

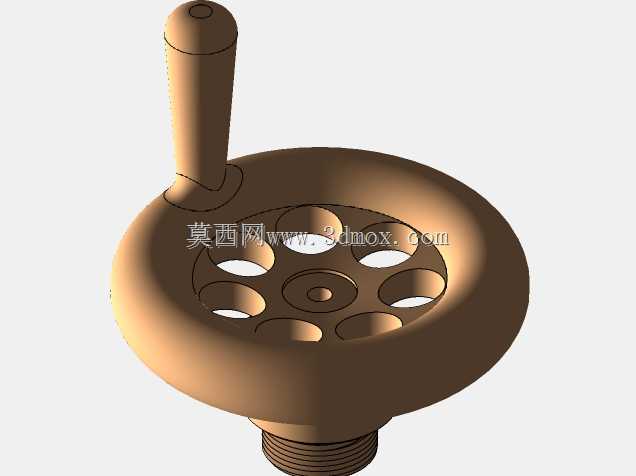

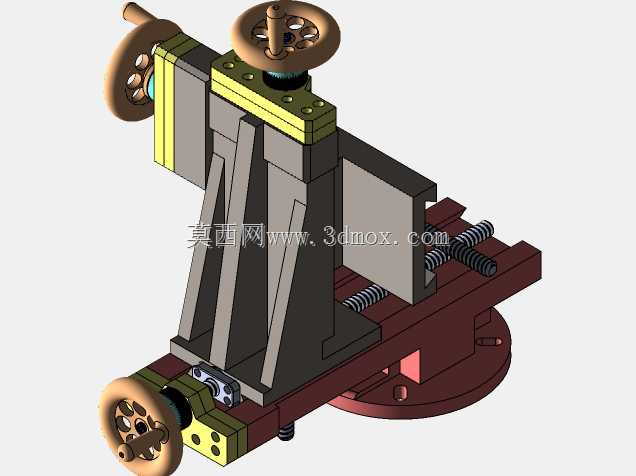

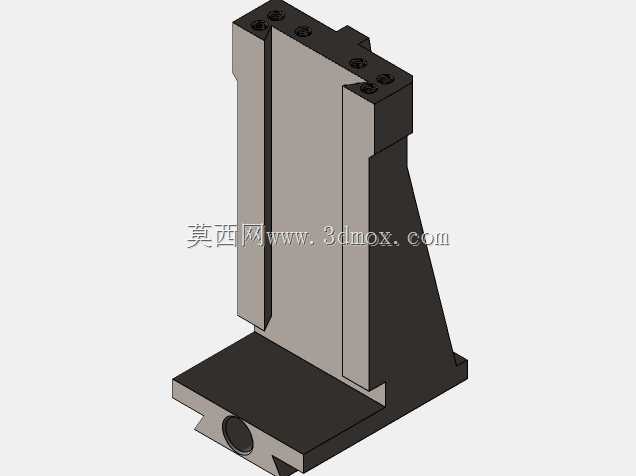

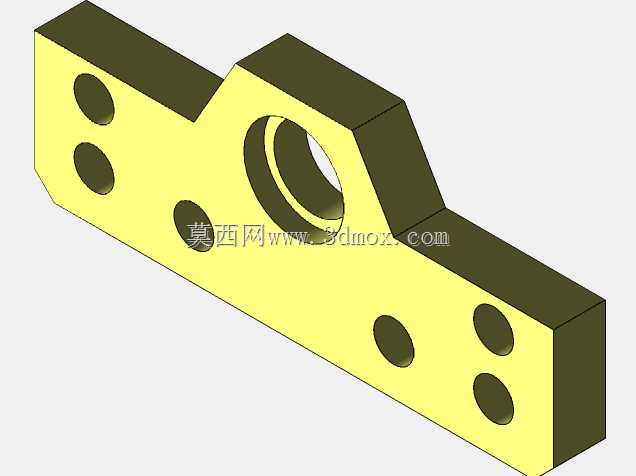

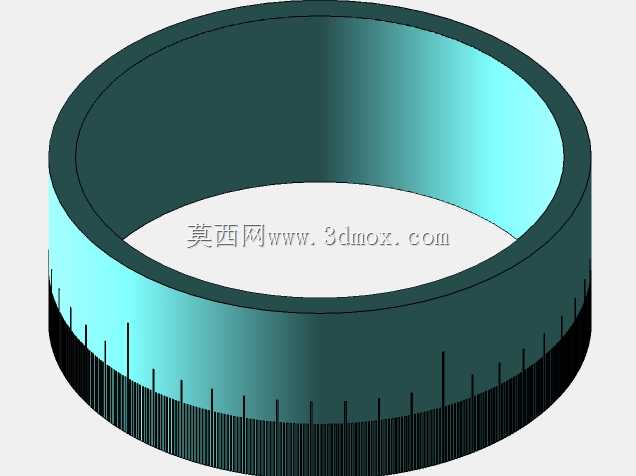

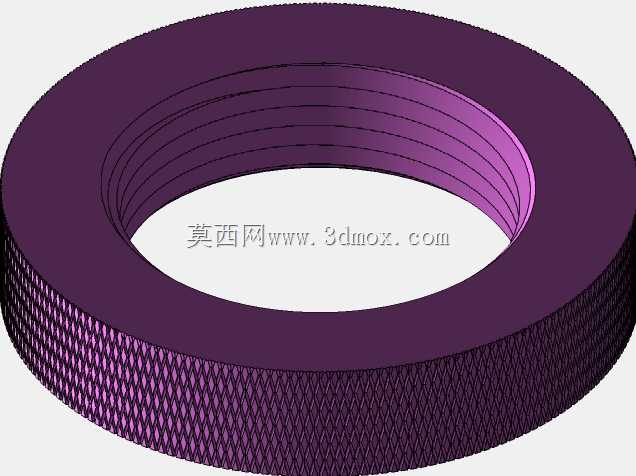

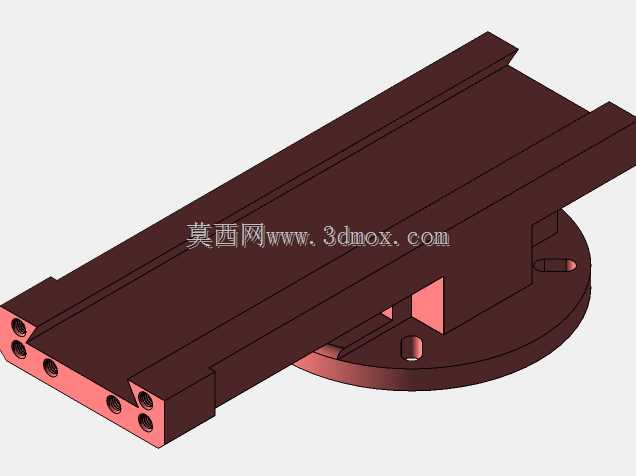

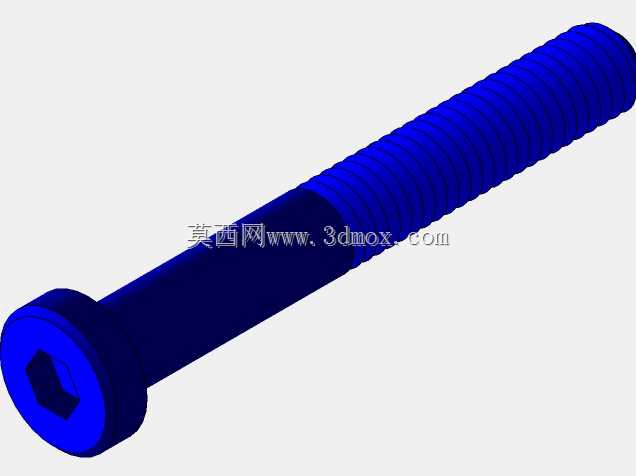

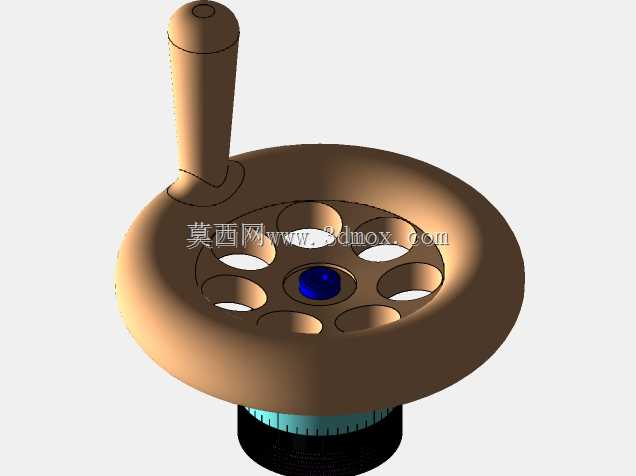

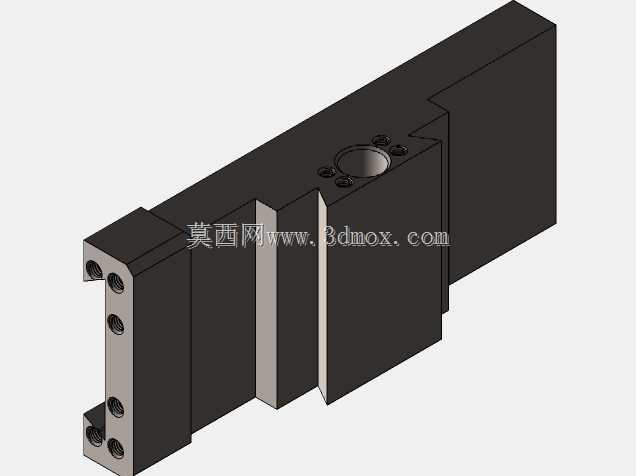

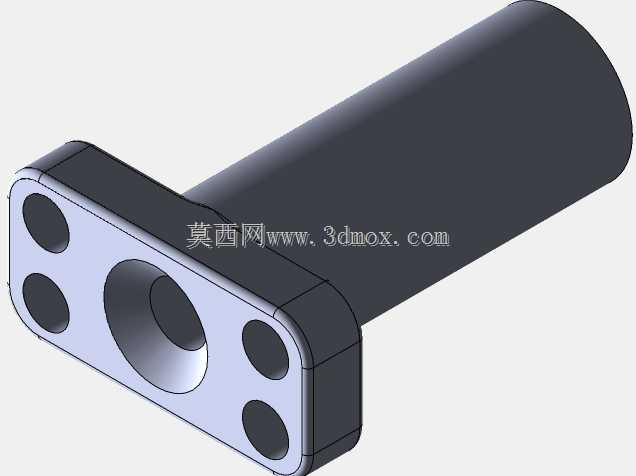

该装置是适配普通卧式车床的拓展铣削加工功能模块，主要应用于无专用铣床的中小型机加工车间，可在不改动车床主体结构的前提下，快速拓展车床的铣削加工能力，完成小型零件的平面、键槽、小尺寸型面的铣削加工作业，填补普通车床无法直接开展铣削工序的功能空白，适配多型号普通卧式车床的中拖板安装位，无需对车床原有导轨、溜板结构做破坏性改装，安装后可快速切换车削、铣削加工模式，降低小型加工车间的设备采购成本。装置整体采用立式立柱加十字滑台的结构布局，底部设置圆形安装法兰，可直接固定在车床中拖板的T型槽安装面上，安装边界与常规车床方刀架的安装尺寸兼容，锁紧后整体刚性满足轻载铣削的切削受力要求，不会在铣削进给过程中出现颤振偏移。十字滑台部分分别设置横向、纵向的手动进给手轮，手轮采用多孔镂空设计，操作时握持手感舒适，进给丝杠采用梯形传动螺纹，具备自锁特性，进给调节精度可达0.02mm每格，可满足常规铣削加工的进给量调节需求，滑台导轨采用贴塑处理，滑动阻力小且耐磨性能优异，长期使用也能保持稳定的进给精度。立式立柱部分采用筋板加强的箱型结构，可承载立式布置的铣削动力头安装负载，立柱上设置垂直方向的进给调节导轨，同样配备手轮调节机构，可实现铣削深度的精准控制，导轨侧面设置锁紧机构，调节到指定深度后可快速锁紧，避免铣削过程中出现深度方向的窜动。装置的三个进给轴均设置行程限位结构，横向进给行程覆盖150mm范围，纵向进给行程覆盖120mm范围，垂直进给行程覆盖100mm范围，可满足大部分小型轴类、盘类零件的铣削加工尺寸需求，各运动副均预留润滑油注油孔，日常维护保养便捷，可长期保持运动顺畅。设计过程中充分考虑了车床原有操作空间的兼容性，装置安装后不会干涉车床原有卡盘、尾座的正常操作，手轮的操作位置符合一线操作工人的常规操作习惯，无需改变原有车床的操作站位即可完成所有铣削调节动作，装置的整体重量控制在合理范围，单人即可完成安装、拆卸作业，切换加工模式的时间不超过十分钟，非常适合多品种小批量的加工场景使用。
