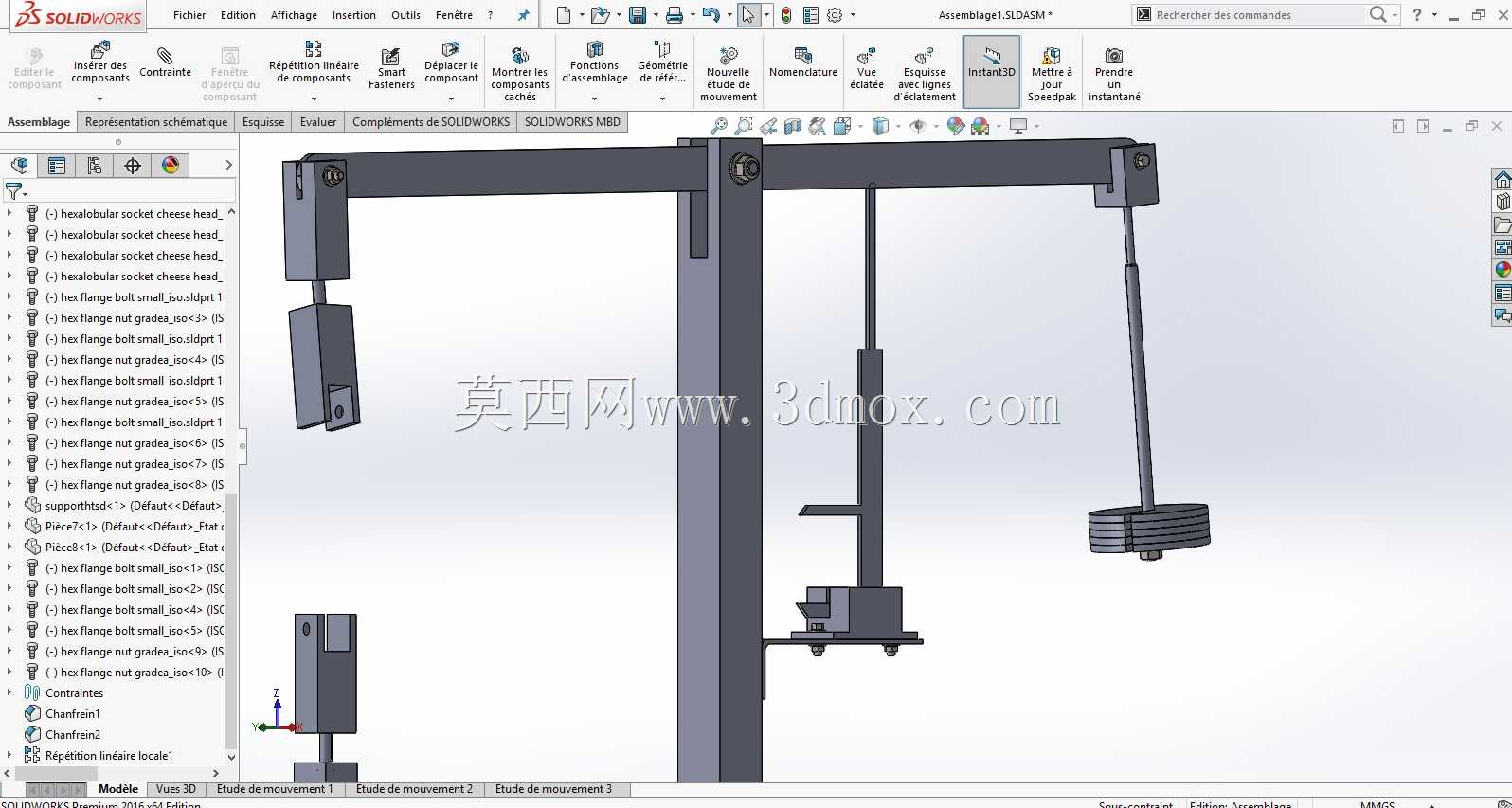

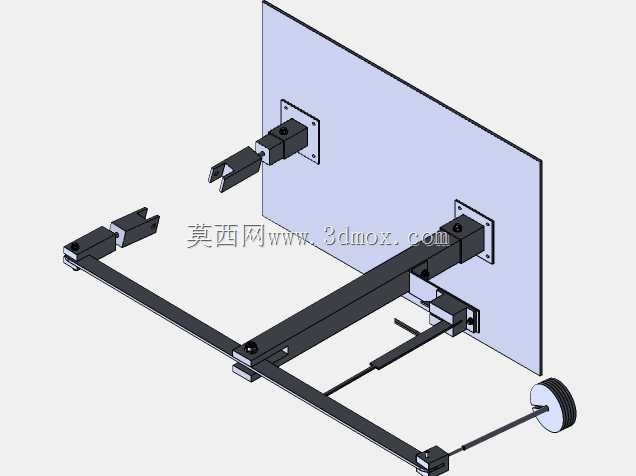

立式悬臂配重式力学性能试验装置

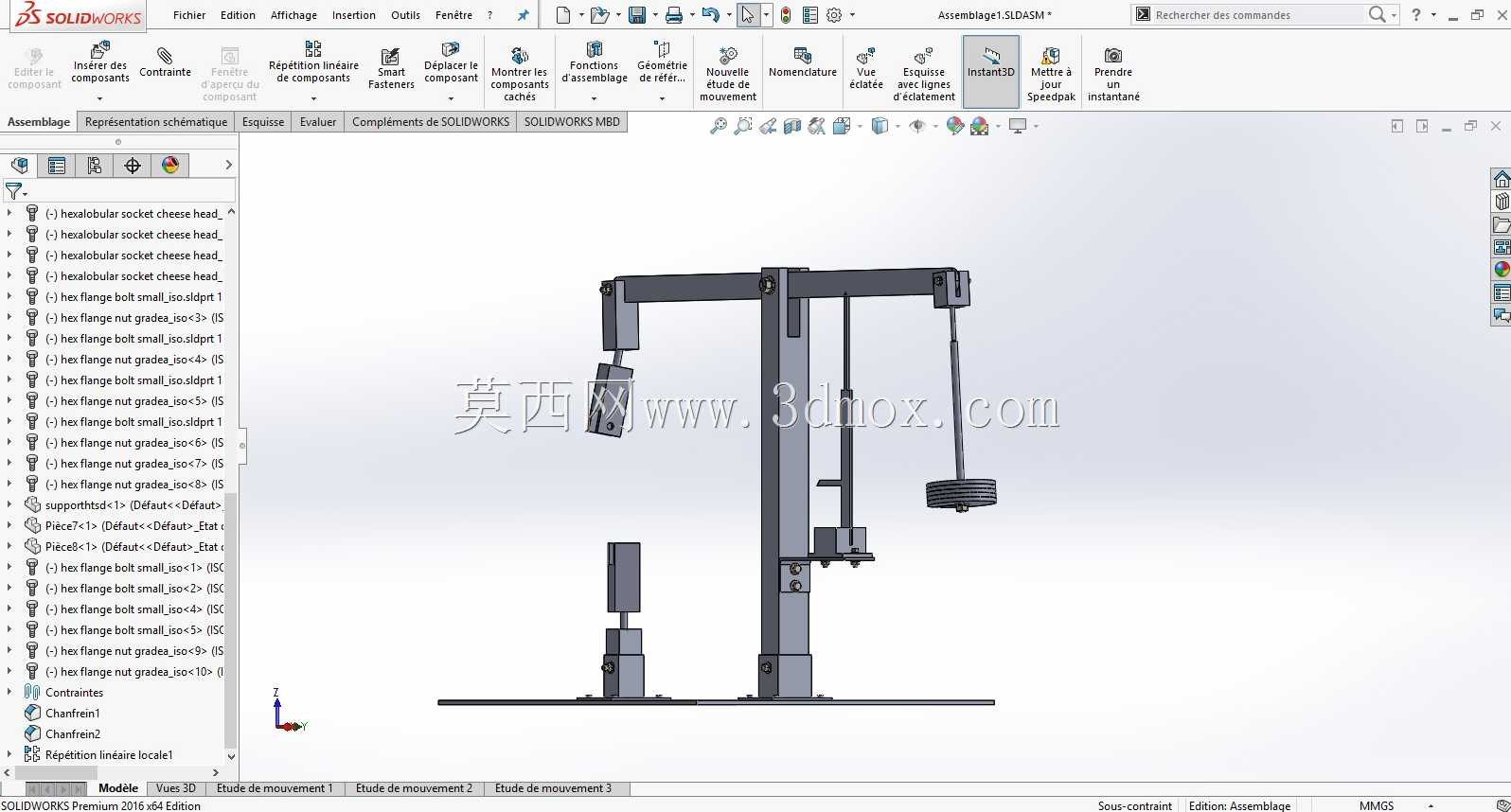

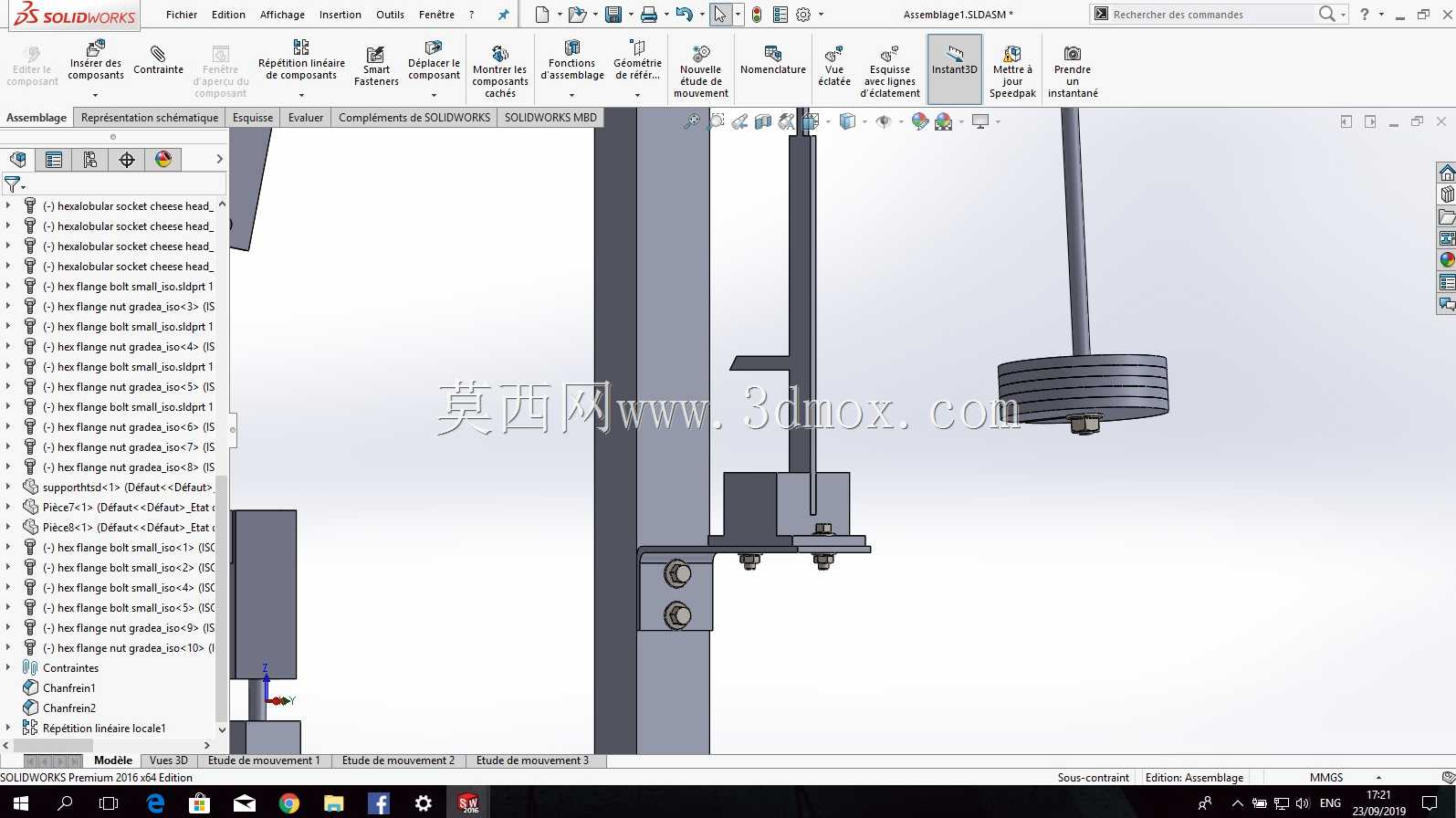

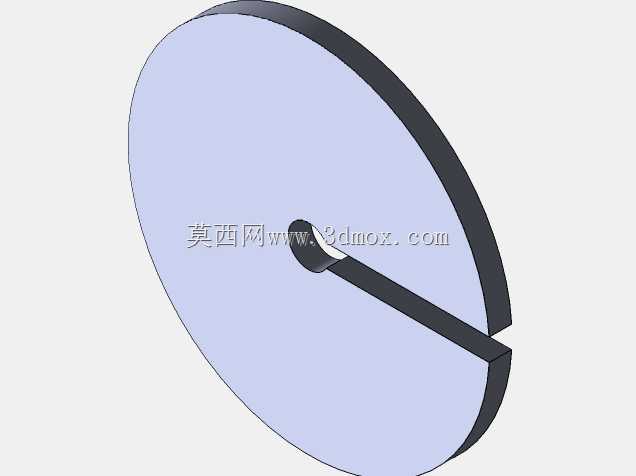

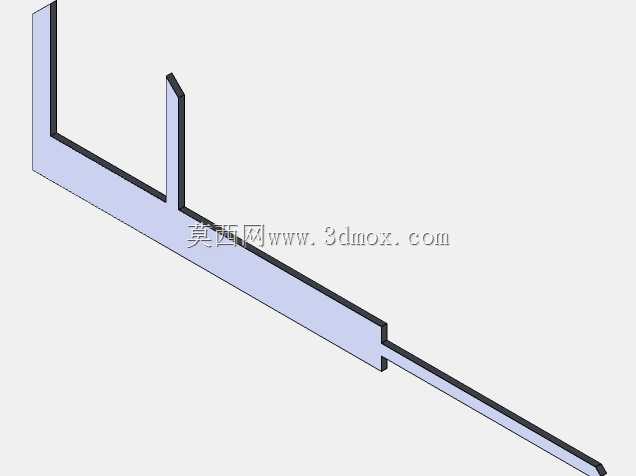

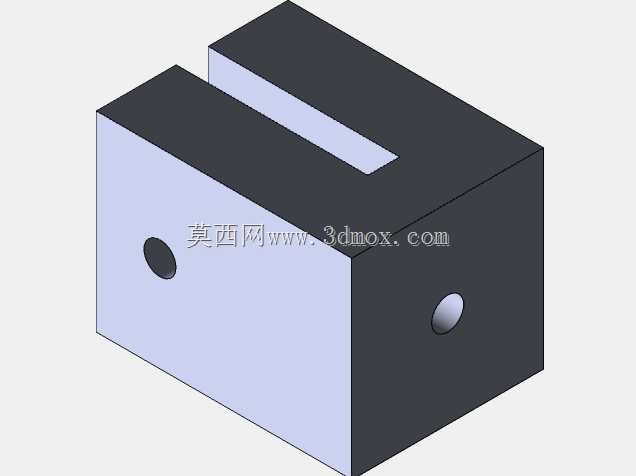

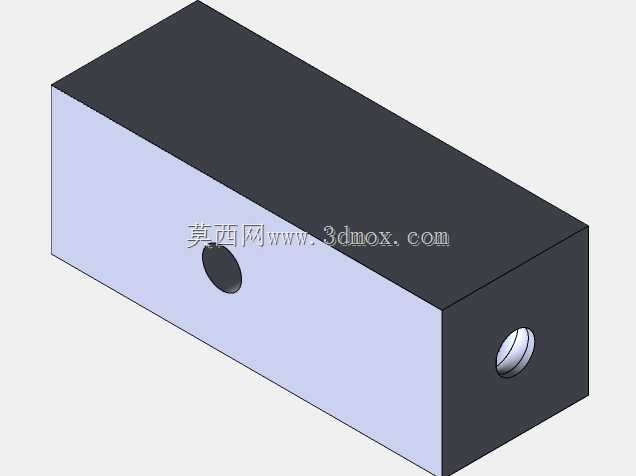

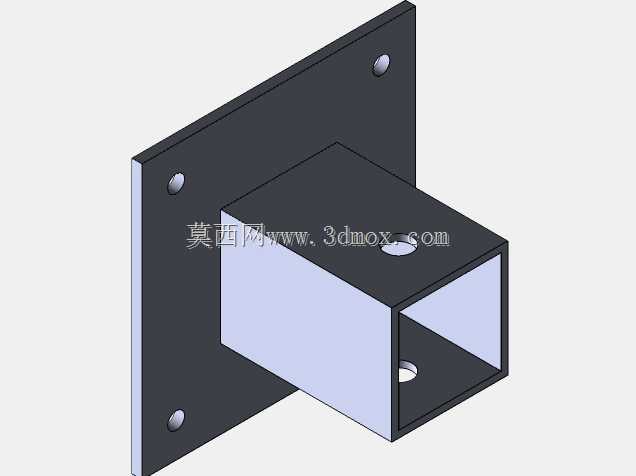

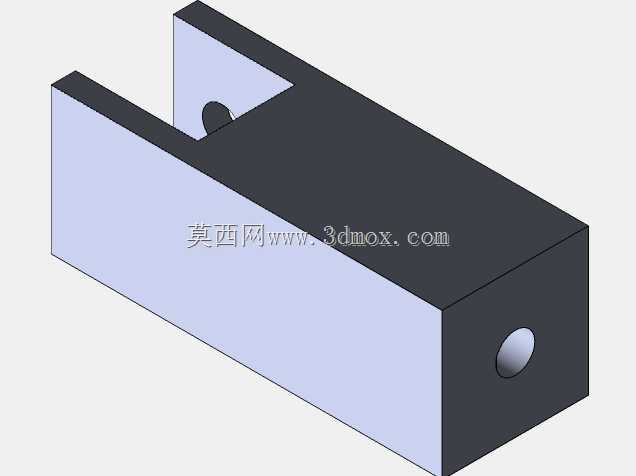

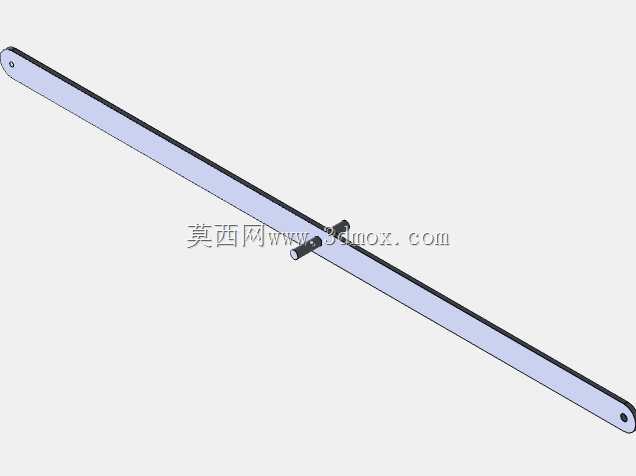

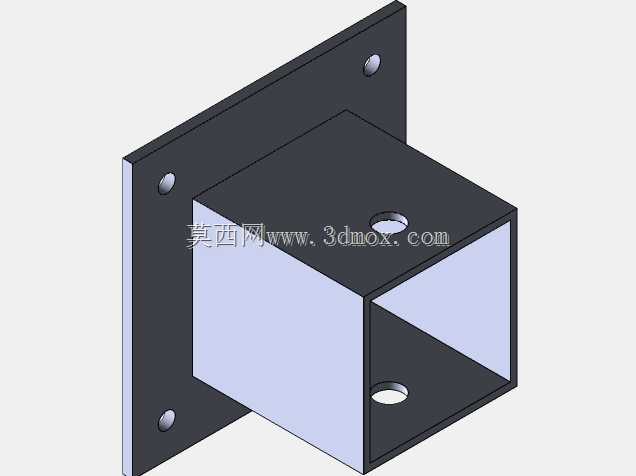

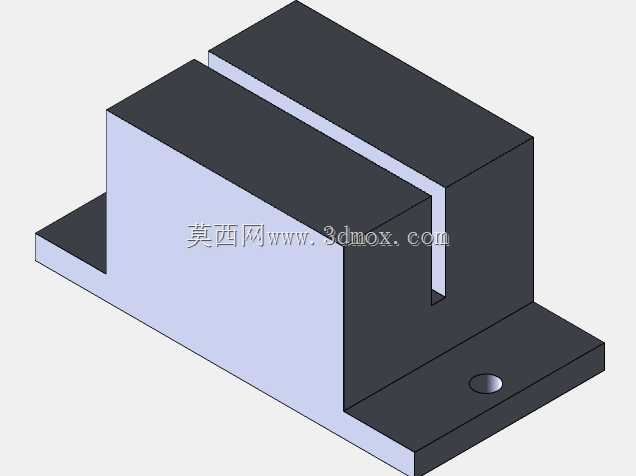

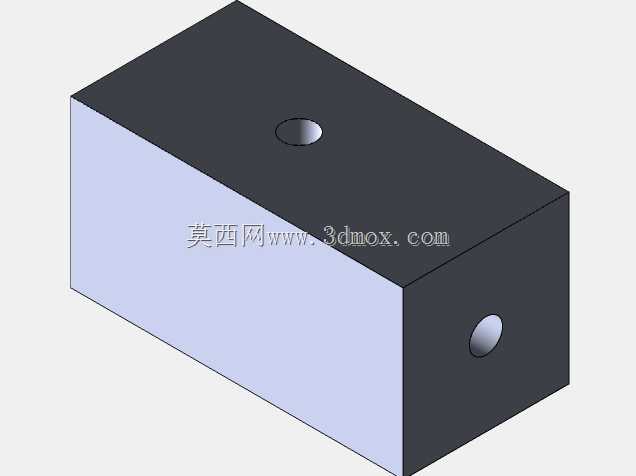

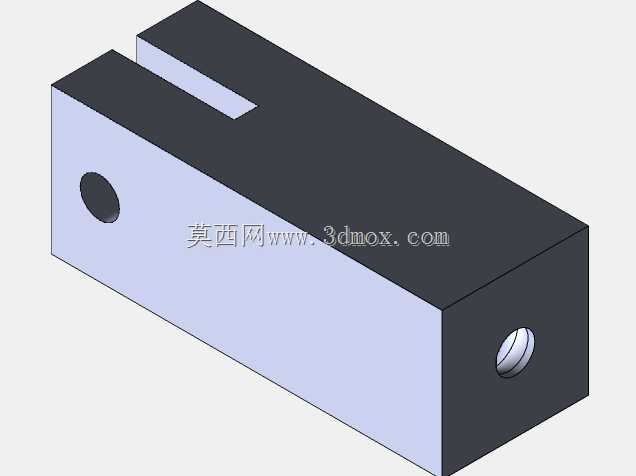

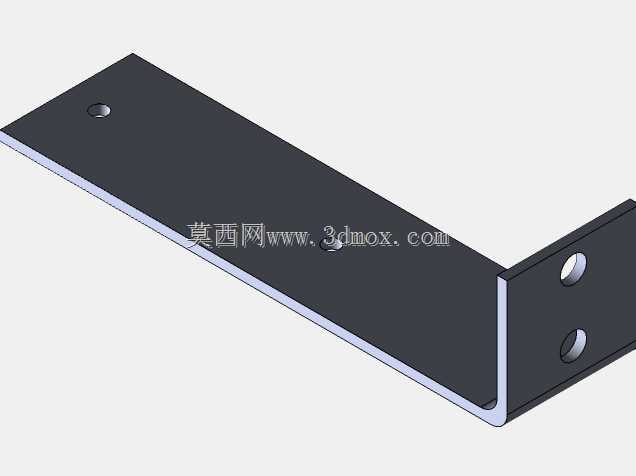

该装置主要面向材料力学性能检测、小型零部件力学验证场景，可应用于五金制品、塑胶构件、小型金属加工件的弯曲、拉伸、抗形变能力测试环节，适配实验室研发验证、生产车间来料抽检、成品出厂性能核验等多种使用场景，能够为产品力学性能参数标定提供稳定的加载测试支撑。装置采用单立柱立式悬臂布局，整体结构以厚重的立式方钢立柱作为核心承载基体，立柱底部设置加宽安装底座，可通过螺栓与地面或试验工作台面刚性连接，安装时需预留左右各八百毫米、前后各六百毫米的操作空间，整体高度约一千八百毫米，悬臂横向伸出长度约一千二百毫米，能够满足常规尺寸小型构件的测试空间需求。装置的功能实现依托两端配重平衡式加载结构，悬臂一端设置可更换的试件装夹工位，可根据待测试件的外形尺寸、装夹需求更换适配的夹具模块，能够完成弯曲、拉伸、剪切等不同类型的力学加载测试；悬臂另一端设置叠片式配重挂载结构，可通过增减配重块的数量精准控制加载力值，配重块采用标准等重设计，单块重量误差控制在允许范围内，保证加载力值的精准可控。设计过程中重点考量了结构刚性与加载稳定性，立柱与悬臂的连接位置采用加厚铰接支撑结构，可根据测试需求调整悬臂的水平角度，适配不同加载方向的测试要求；悬臂梁内部做了加强筋结构设计，避免大载荷加载下悬臂出现挠曲变形影响测试精度；配重端设置了导向限位结构，防止加载过程中配重块出现晃动偏移，保证加载力始终沿竖直方向传递。试件装夹工位下方设置可调节高度的支撑平台，可根据试件的长度、测试点位调整支撑位置，平台带有滑动锁紧结构，调整到位后可快速固定位置，适配不同规格试件的测试需求。整体结构无复杂电控元件，纯机械结构的设计让装置维护成本极低，操作门槛低，无需专业编程调试即可快速上手开展测试工作，适合中小制造企业、基层检测站点的日常力学检测使用，结构稳定可靠，长期使用不易出现结构形变或精度衰减问题。
