90度V型定位夹紧工装块结构设计

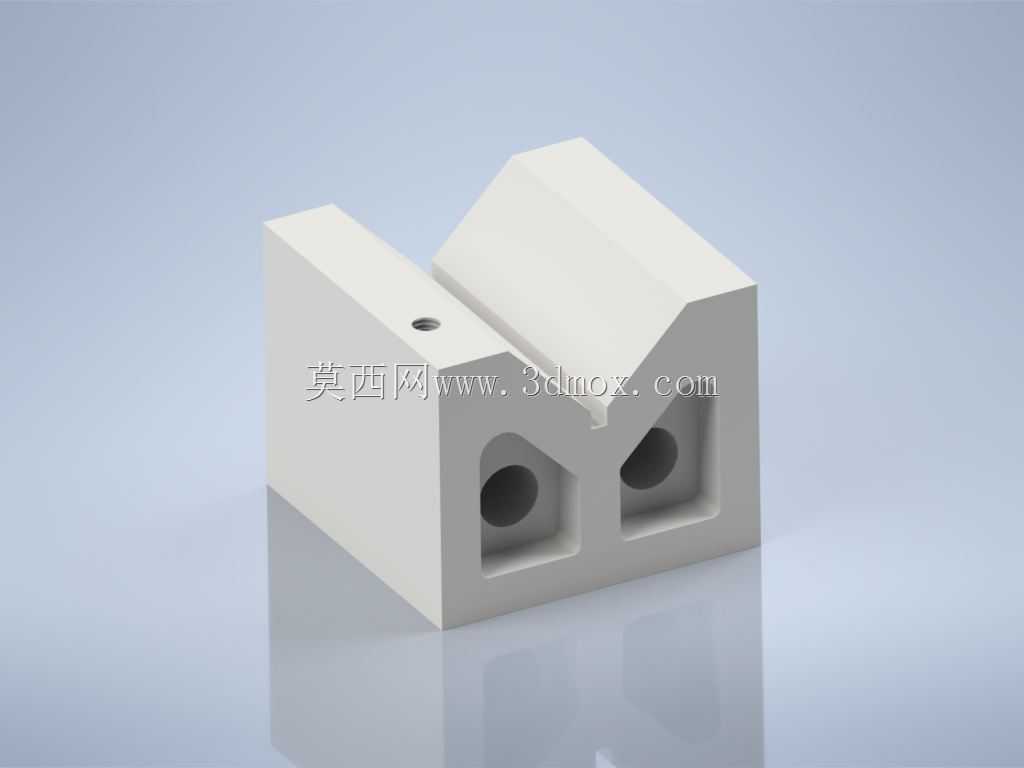

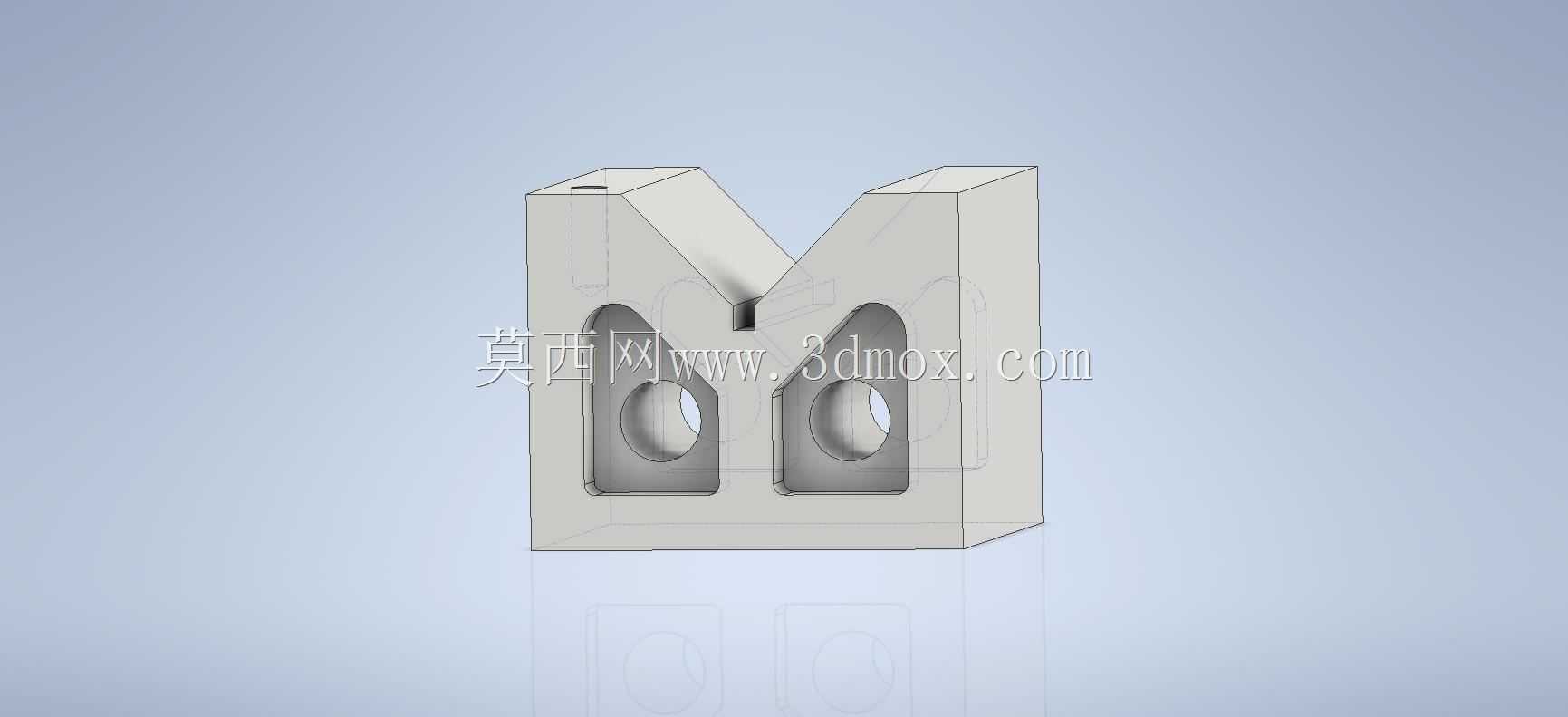

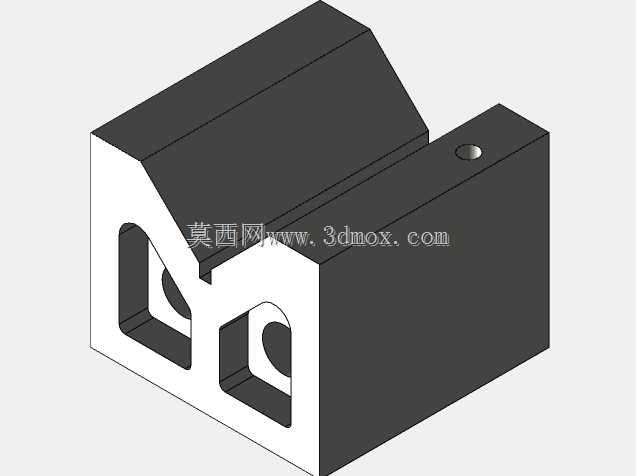

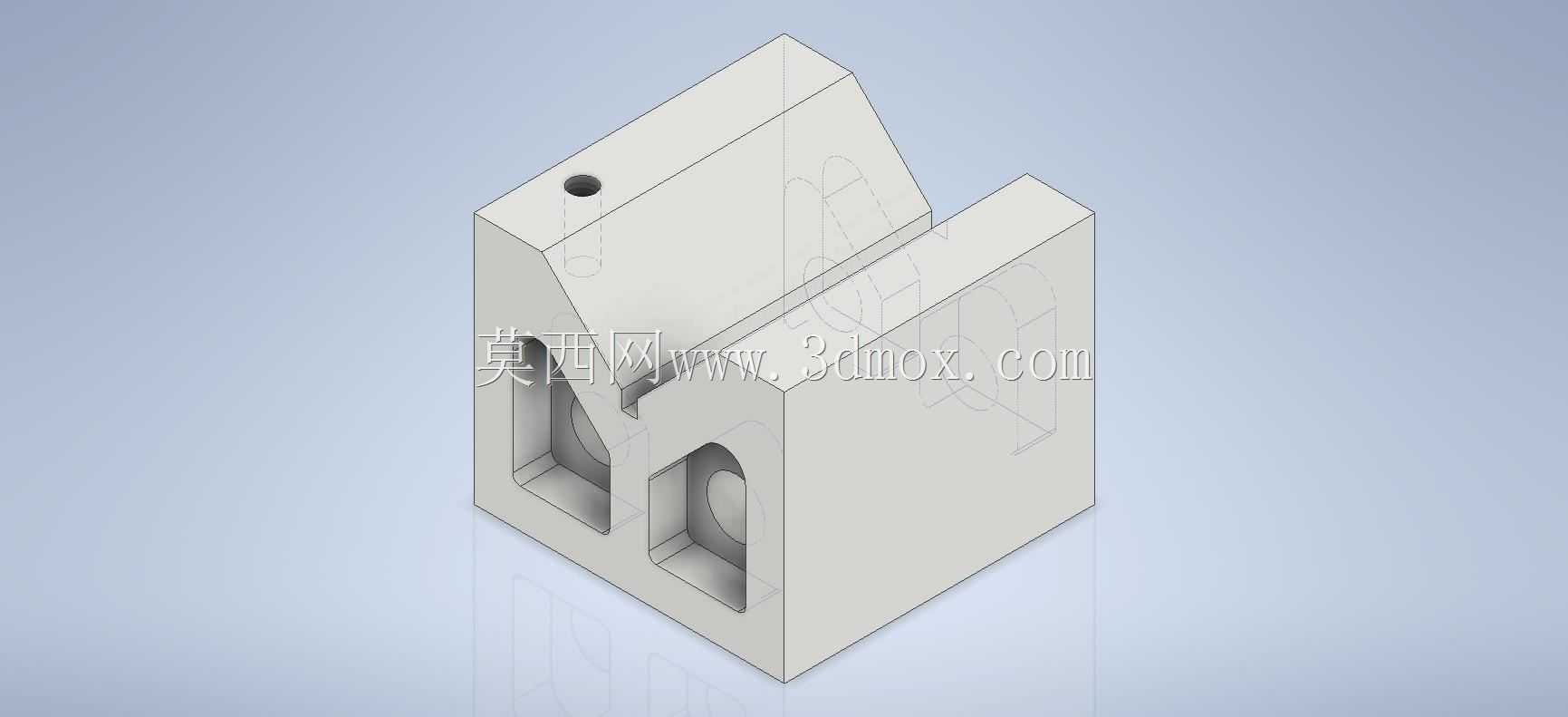

这款90度V型块是机械加工领域极为常用的定位夹紧工装元件，主要应用于轴类、套类回转体零件的铣削、钻削、磨削、检测等工序场景，在普通车床、铣床、磨床、加工中心以及三坐标测量工作台面上都能看到这类元件的身影，是车间生产、工装调试环节不可或缺的基础定位部件。在实际生产场景中，这类V型块能够对圆柱形工件实现稳定的径向定位，限制工件四个方向的移动自由度，配合压板、夹紧螺栓即可完成工件的牢靠装夹，相比平口钳装夹回转体零件，它的对中性更好，能有效保证工件轴线与机床工作台、加工主轴的位置精度，减少装夹找正的辅助时间，提升批量零件加工的一致性。从功能特性来看，这款V型块采用90度开口夹角设计，适配的轴类零件直径范围更广，块体侧面与底部均加工为高精度的垂直基准面，可直接贴合机床工作台的T型槽基准安装，无需额外调整底面平面度；块体上预留的小孔为夹紧螺栓过孔与定位销孔，既可以通过螺栓将V型块锁紧在工作台面上，也能通过定位销实现块体的快速重复定位，避免多次装夹带来的位置偏差；V型槽下方的两个沉孔结构是减重与安装避让设计，既能够减少块体的整体重量，方便操作人员挪动换位，也能避让工作台面上突出的螺栓头、定位销等结构，保证块体底面与工作台完全贴合，不会出现悬空翘曲的问题。在设计思路上，这款V型块整体采用一体式方块结构，没有多余的拼接部件，整体刚性更强，能够承受较大的夹紧力与切削冲击力，不会在加工过程中出现变形、移位的问题；V型槽的两个斜面做了等宽对称设计，夹角公差控制在极小范围内，保证装夹不同直径工件时，工件轴线始终处于V型块的对称中心面上，减少加工时的坐标对刀误差；块体的棱边均做了小倒角处理，避免操作人员搬运、装夹时被锐边划伤，同时也能减少工件装夹过程中与块体棱边的磕碰损伤。在外形尺寸与安装边界上，这款V型块的整体轮廓为方正立方体结构，底面长宽尺寸适配常规机床工作台的T型槽间距，安装时不需要额外改造工作台面，直接利用现有T型槽螺栓即可完成固定；V型槽的开口深度经过合理计算，既能够保证小直径工件装夹时不会掉落到槽底，也能保证大直径工件装夹时不会超出V型块的顶面高度，避免夹紧时工件出现倾斜；块体的整体高度符合常规工装的操作高度，装夹工件后工件的中心高与机床主轴的中心高适配范围广，不需要额外增加垫铁调整高度，能够适配多数常规尺寸回转体零件的加工需求。
