带法兰边自润滑衬套结构设计

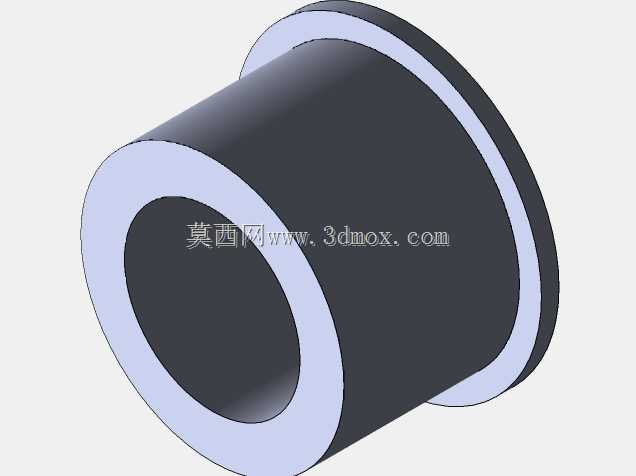

这款带法兰边的衬套属于滑动轴承类通用支撑部件，广泛应用在各类低速重载、往复运动的机械传动场景中，比如工程机械的铰接点位、轻工设备的导向机构、输送线的滚轮支撑部位、农业机械的转动连接位置，能够在不便安装滚动轴承、或者需要承受较大径向载荷同时兼顾轴向限位的工况下，为运动轴类零件提供稳定的支撑与耐磨防护，避免轴件直接与安装基座发生摩擦损耗，大幅延长核心传动部件的使用寿命。

从功能特性来看，该衬套采用一体化法兰边结构设计，筒体部分承担主要的径向承载功能，一端的外翻法兰边可以在安装时直接贴合安装基座的端面，无需额外加装轴向定位挡圈，就能同时实现径向支撑与轴向窜动限位，简化安装流程的同时也提升了连接结构的可靠性。衬套的内外圆柱面均设计为高精度光滑表面，内孔与适配轴件采用间隙配合，能够保证轴件转动或往复滑动时的顺畅度，外圆柱面与安装基座的安装孔采用过渡配合，压装后即可实现牢固固定，不会随轴件转动发生跟转移位。

在设计思路上，这款衬套优先考虑了工况适配性与安装便捷性，筒体长度与法兰直径的比例经过合理匹配，既保证了足够的支撑接触面积来分散径向载荷，避免局部压强过大导致的快速磨损，又控制了法兰边的外伸尺寸，不会占用过多的安装空间，适配紧凑布局的设备结构。衬套的壁厚经过优化设计，在保证整体结构强度、满足压装受力要求的前提下，尽可能预留出足够的内孔直径空间，适配更大直径的轴件，提升部件的通用适配能力。法兰与筒体的衔接位置采用圆角过渡处理，避免应力集中导致的衬套在受冲击载荷时发生断裂，提升部件的抗冲击性能。

从安装边界来看，该衬套的安装仅需在基座上加工对应尺寸的圆柱安装孔，安装孔端面保证平整即可，压装时法兰端面与基座端面完全贴合即达到安装到位状态，不需要额外的固定结构。衬套内孔穿过对应直径的运动轴后，轴件的端面不会超出法兰外侧的安装空间，整体安装后突出基座表面的尺寸仅为法兰的厚度，能够适配周边有其他结构件的紧凑安装环境，不会发生结构干涉。衬套的法兰边还可以在安装时起到压装受力面的作用，压装过程中压力直接作用在法兰端面，不会损伤衬套的内孔工作表面，保证安装后的配合精度。在实际使用中，这类衬套可以根据工况需求选用不同的材质，比如在无油润滑场景下采用自润滑复合材料，在重载场景下采用铜合金材质，在普通工况下采用耐磨铸铁材质，都可以基于这个基础结构进行材质调整，满足不同场景的使用需求。
