贴片式EC11旋转编码器结构设计

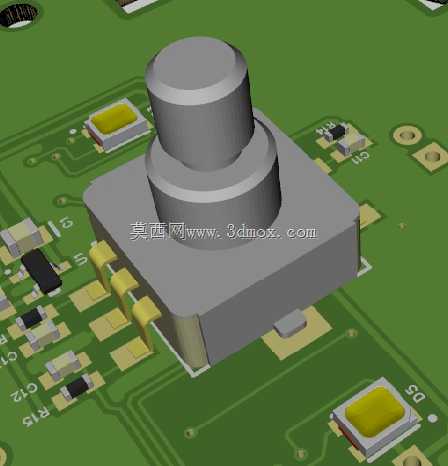

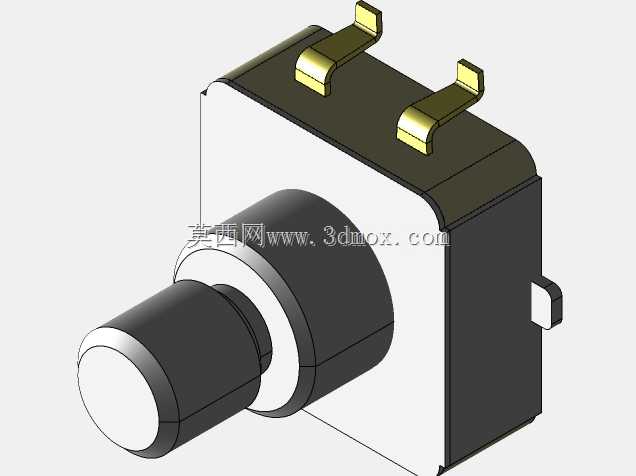

这款贴片式EC11旋转编码器，是面向紧凑型电子设备操控需求开发的核心输入部件，广泛应用在便携音频设备、车载控制面板、智能家居调控终端、小型工业手持设备、消费类数码产品当中，承担参数调节、功能切换、菜单导航、数值增减等核心交互功能，是替代传统直插编码器、缩减设备整体装配厚度的关键元器件。从实际应用场景来看，这类SMD封装的旋转编码器不需要预留插件过孔，能够直接通过回流焊工艺贴装在PCB表面，完美适配当下消费电子、工控小型终端追求轻薄化、高集成度的设计趋势，相比同规格直插编码器，能够节省至少30%的PCB板垂直空间占用，同时减少插件工序的人工成本，提升整板SMT贴片的加工效率。在产品功能特性上，这款编码器具备常规的360度无限位旋转输出能力，每圈输出固定数量的脉冲信号，能够精准识别旋转方向与旋转步距，部分同规格产品还集成了按压开关功能，按下旋钮即可触发确认操作，实现单部件完成旋转调节+按压确认的复合交互，减少设备面板上的按键排布数量，简化整机操控逻辑。从设计思路层面，这款模型严格还原了贴片式EC11编码器的真实结构：底部采用半卧贴式的引脚设计，引脚焊盘与PCB焊盘完全匹配，确保焊接后的结构强度与电气连接可靠性；主体基座采用耐高温工程塑料材质的仿真结构，能够承受回流焊过程中的高温环境，不会出现壳体变形、内部结构错位的问题；上部的旋转轴采用阶梯式圆柱结构，适配不同规格的旋钮帽安装，轴身的限位结构能够防止旋钮帽安装后出现打滑、脱落的问题。在外形尺寸与安装边界上，这款编码器的基座长宽尺寸完全符合行业通用的EC11贴片封装标准，基座高度控制在贴片元件允许的常规高度范围内，引脚伸出长度、焊盘位置都严格遵循通用SMD元件的设计规范，设计人员在进行PCB布局时，只需要按照模型预留的安装空间进行布线，不需要额外调整封装尺寸，同时模型也还原了编码器周边的安全间隙要求，避免贴装后与周边贴片电阻、电容、LED等元件出现结构干涉，确保整板装配完成后所有元件都能正常工作，不会因为元件间距问题导致焊接连锡、部件磕碰等生产问题。
