小型四旋翼航拍无人机结构设计

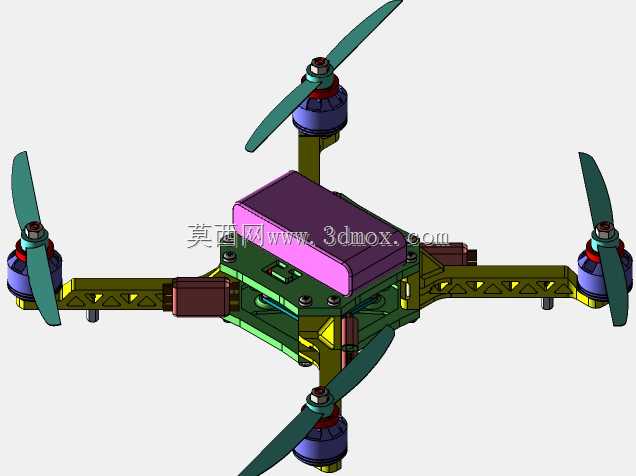

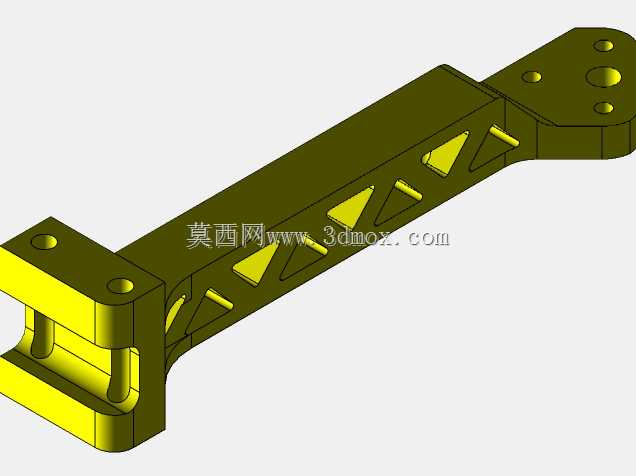

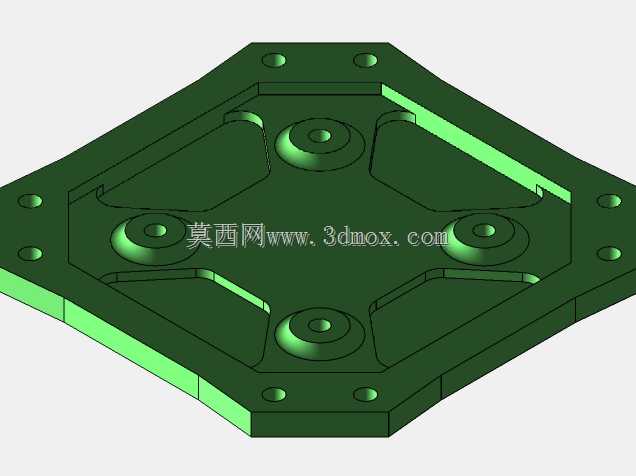

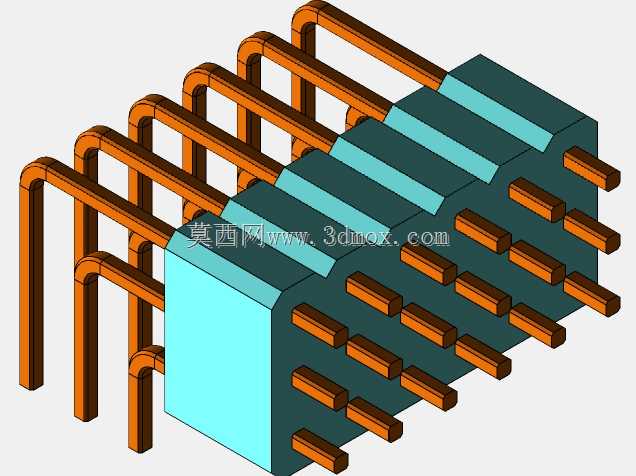

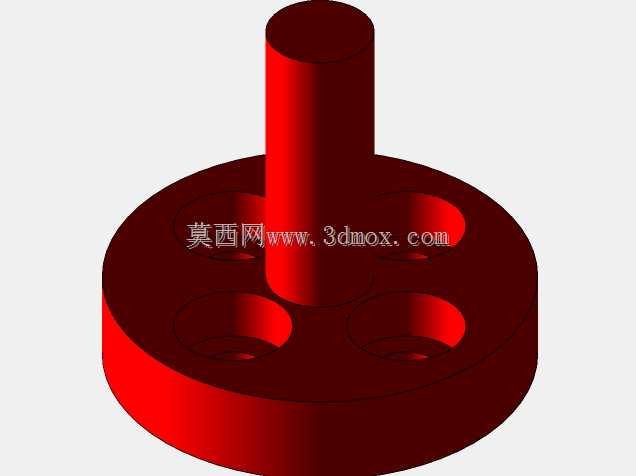

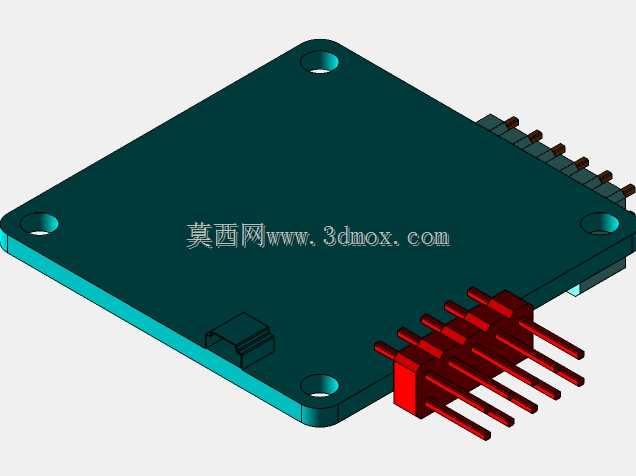

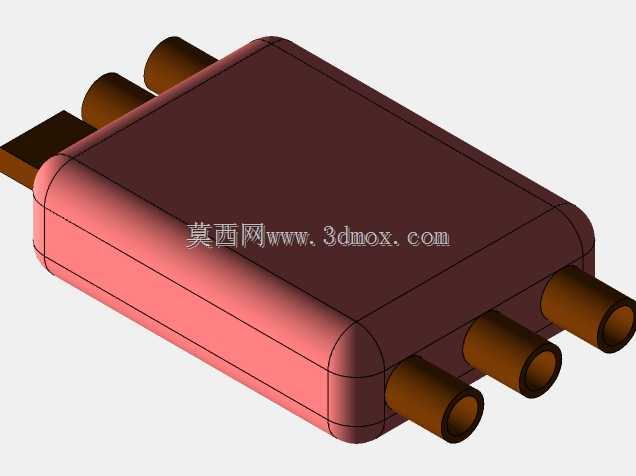

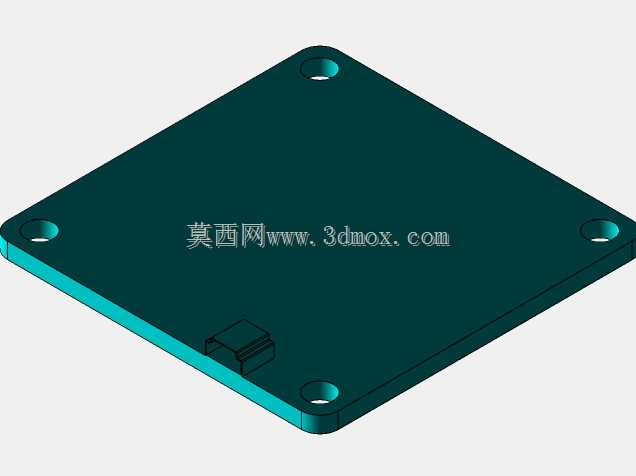

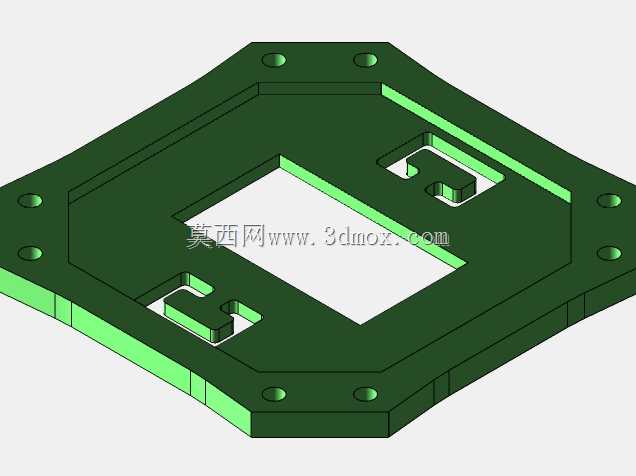

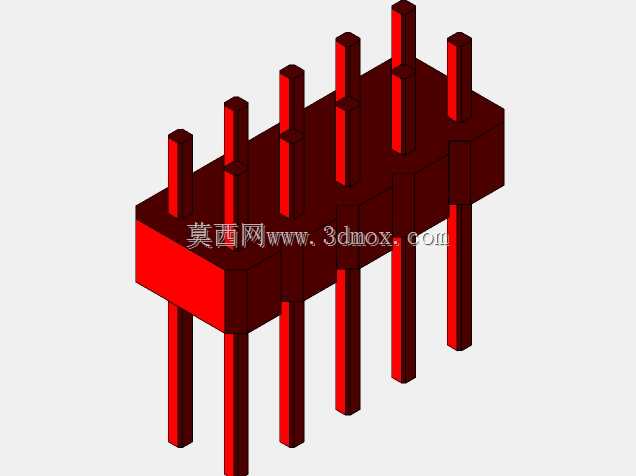

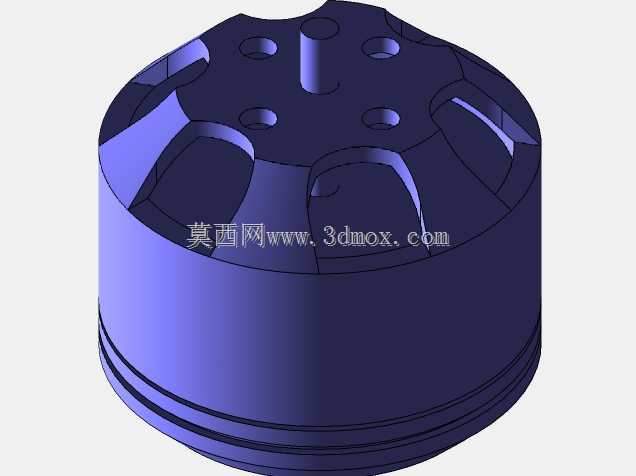

这款四旋翼飞行器结构主要面向低空近景航拍、小型场地巡检、青少年科创教学实训等场景设计，可搭载轻量化高清摄像模组完成小范围空域的影像采集作业，也可作为飞控算法验证的硬件载体，适配室内外低空空域的短距离飞行任务，无需专用起降场地，在平整硬质地面即可完成垂直起降操作。整体采用X型机架布局，四根机臂从中心主机身向外等角度延伸，这种布局能让四个旋翼的拉力均匀分布在机身重心四周，飞行过程中姿态调整的响应速度更快，俯仰、横滚、偏航动作的操控精度更高，同时也能在单个旋翼动力出现小幅波动时，依靠其余三个旋翼的动力补偿维持机身稳定，降低低空飞行的失控风险。机臂部分采用镂空减重结构设计，在保证结构抗弯、抗扭强度的前提下尽可能削减非承重区域的材料用量，有效降低整机起飞重量，提升续航表现与载荷能力，机臂末端预留标准电机安装位，可适配常用规格的外转子无刷电机，安装孔位采用通用间距设计，方便后期维护更换动力部件，电机与桨叶的安装位置经过重心配平计算，飞行时机臂产生的振动可通过机架结构均匀分散，减少传递至中心载荷舱的振动幅度，避免搭载的摄像设备出现画面抖动问题。中心主机身采用分层叠装结构，上层预留飞控板、电池、GPS模块的安装空间，电池舱采用快拆式卡位设计，可快速更换动力电池减少地面等待时间，下层预留摄像云台、图传模块的安装接口，走线槽沿机臂内部布置，可将电调信号线、电源线规整收纳在机架内部，避免飞行过程中线材外露产生风阻或是被螺旋桨剐蹭。整机安装边界紧凑，机臂展开后最大对角线尺寸控制在常规消费级无人机的便携范围内，可放入普通双肩背包携带，机臂可根据需求设计为快拆折叠结构，折叠后收纳尺寸进一步缩小，方便外出作业携带。机架整体采用轻量化硬质材料设计，在日常轻微磕碰时可吸收部分冲击能量，保护核心飞控与载荷部件不受损坏，起落架采用低位支脚设计，起降时可支撑机身避免底部搭载的摄像模组直接接触地面，支脚高度预留足够的云台转动空间，不会遮挡摄像设备的拍摄视角。
