FPV穿越机图传发射模块装配结构设计

该结构为FPV遥控航模配套的图传信号发射组件装配结构，主要应用于小型穿越机、固定翼航模的机载信号传输场景，承担飞行过程中实时画面回传的硬件承载功能，是航模飞手获取第一视角飞行画面的核心硬件载体。在实际飞行作业中，该组件需要在高振动、大机动过载的复杂工况下保持稳定的安装定位，避免因结构松动导致信号接触不良、画面中断等影响飞行安全的问题，同时还要兼顾机载空间的紧凑性要求，尽可能压缩安装占用空间，适配小型化航模的内部装机布局。

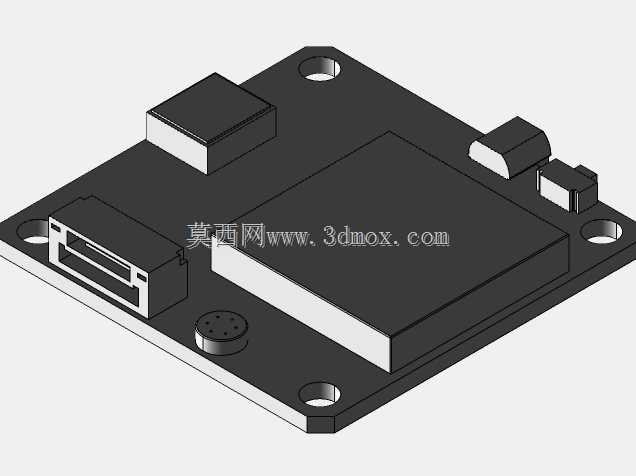

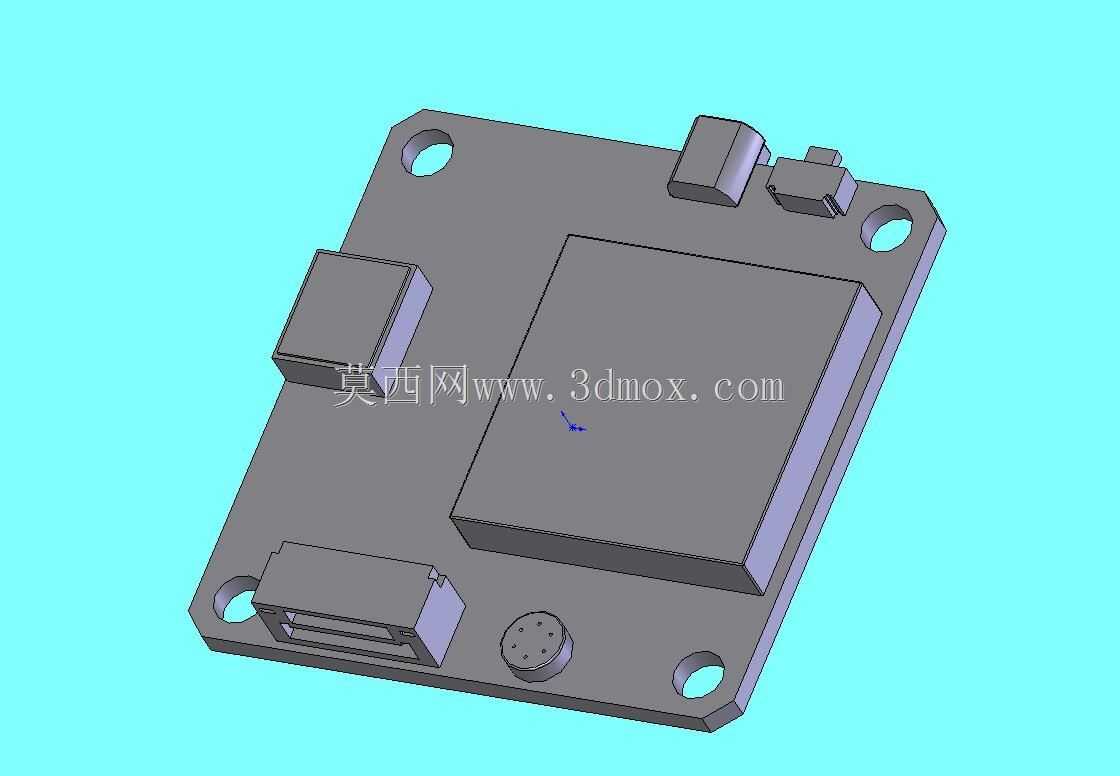

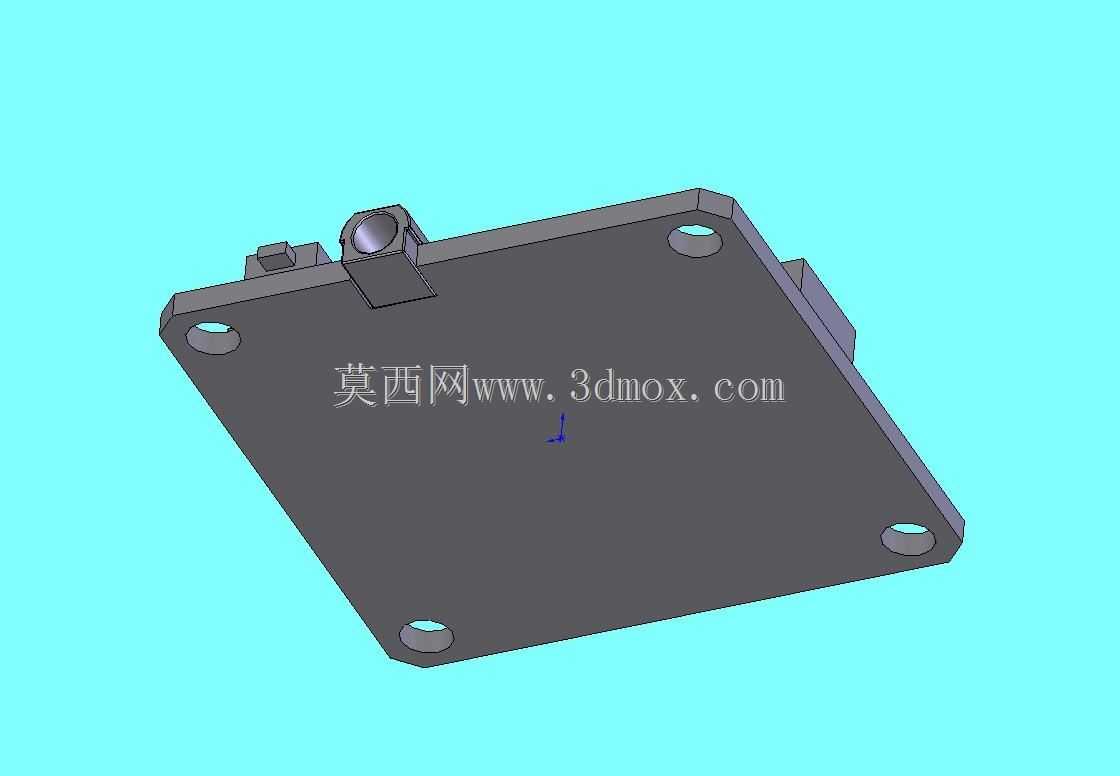

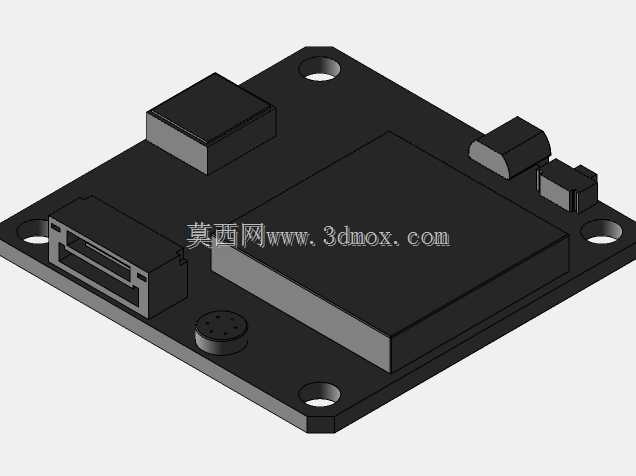

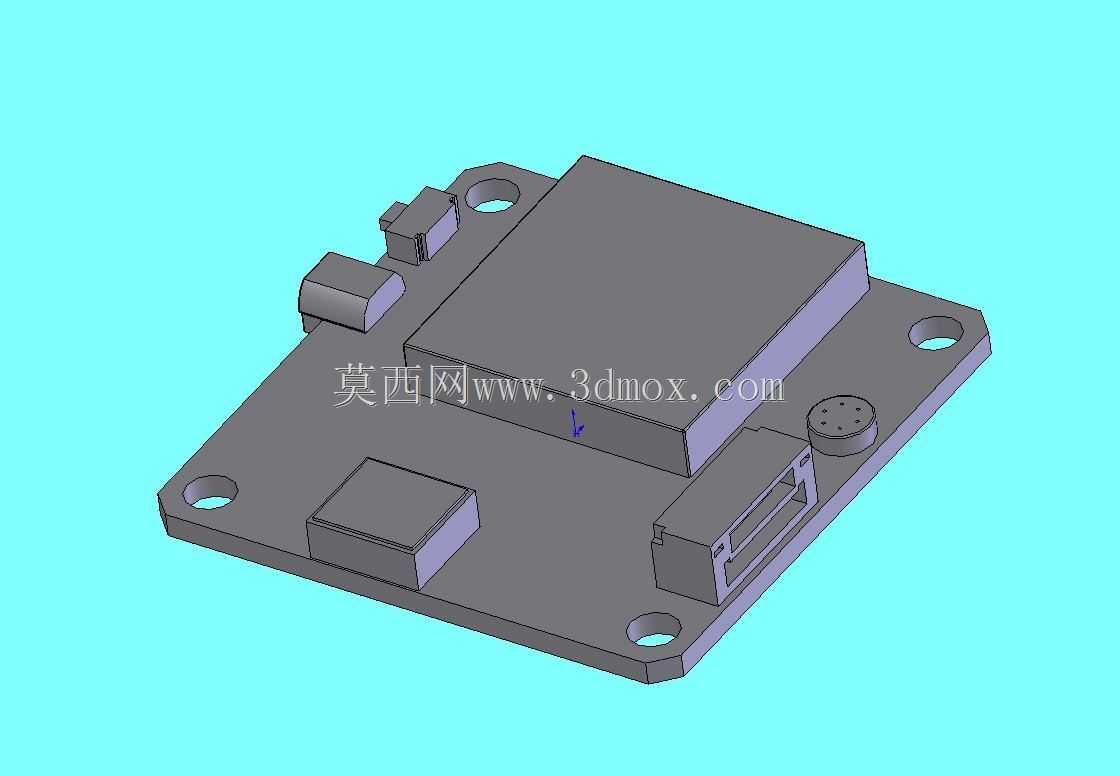

从功能特性来看，该结构采用一体化载板集成设计，将射频处理单元、信号接口单元、电源接入口全部整合在同一块安装基板上，基板边缘预留了对称的安装固定孔位，可直接通过螺丝锁紧在航模的机身碳板或者设备舱安装位上，无需额外设计转接固定结构，大幅降低装机的复杂度。载板上的各个功能模块布局经过间隙校验，各个元器件之间预留了足够的安全间隙，既避免了元器件之间的硬接触挤压，也为射频模块预留了必要的散热空间，防止长时间大功率图传工作时热量堆积导致的性能下降。

设计思路上优先考虑装机适配性与结构可靠性，没有做过度精细化的电路板线路复刻，核心围绕装机时的高度边界、安装孔位匹配、相邻部件间隙避让展开设计，能够帮助航模制作者在整机装配阶段提前完成设备舱的布局校验，确认图传模块与飞控、电调、电池等其他机载部件的位置不存在干涉，提前规划走线路径，避免实际装机时出现空间不足、部件挤压的问题。

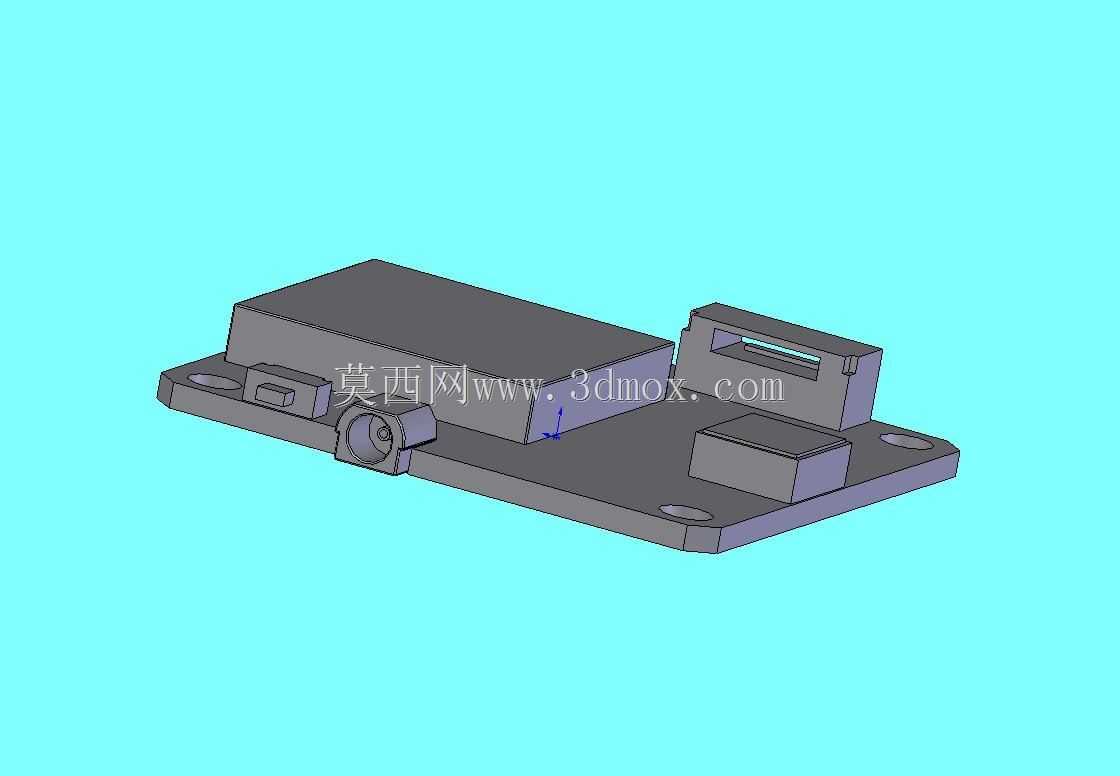

从安装边界来看，整体结构为扁平式布局，整体高度控制在较低区间，能够适配薄型机身的穿越机安装需求，基板的外轮廓尺寸经过优化，不会突出到机身外部额外增加飞行风阻，侧边的射频接口位置预留了足够的接线操作空间，装机后无需大幅度调整即可完成天线馈线的插拔操作，日常维护更换配件时不需要拆解周边其他部件，大幅提升外场作业的维护效率。载板上的模块定位凸台能够对各个功能单元起到侧向限位作用，即使在大机动飞行的强振动环境下，也能避免元器件出现移位偏移，保证硬件连接的稳定性。
