蒸气压缩式制冷循环核心组件三维结构模型

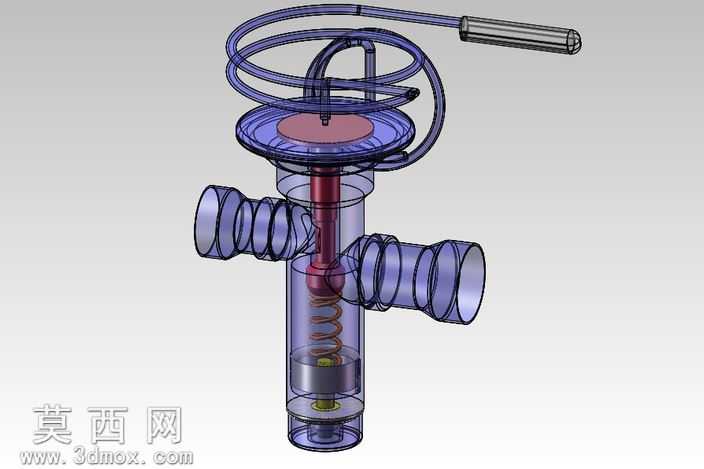

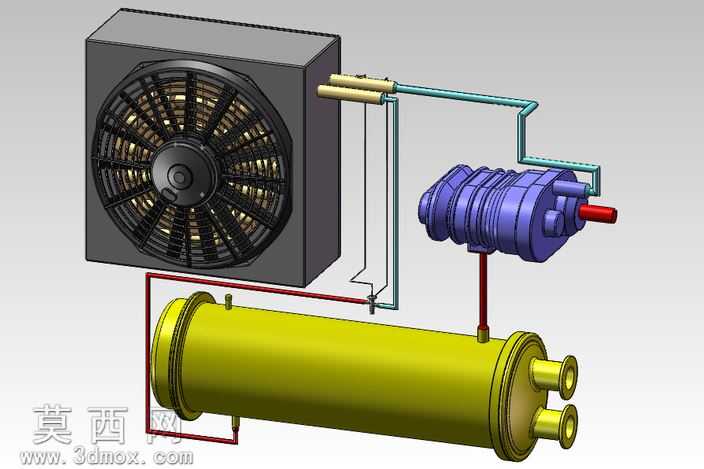

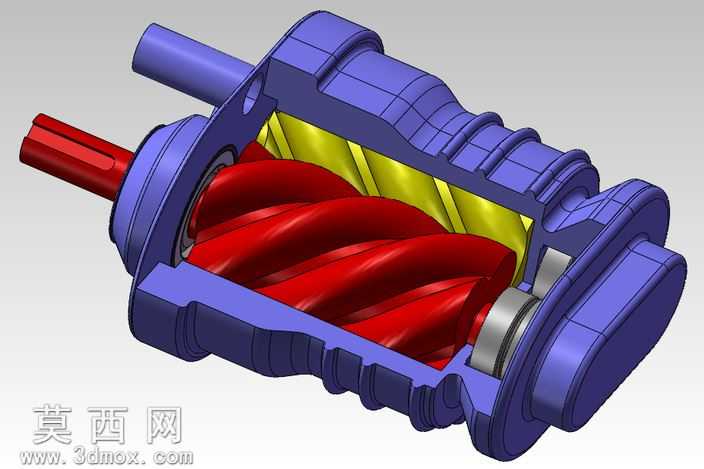

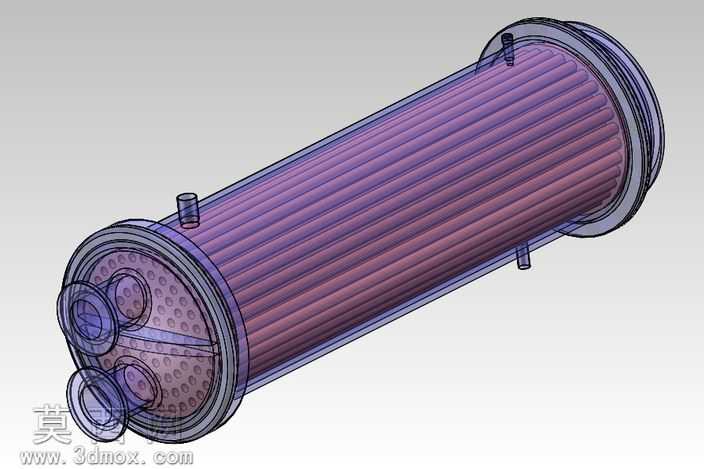

本模型基于蒸气压缩式制冷的经典工作原理搭建，完整还原制冷循环四大核心部件的装配关系与管路走向，采用SolidWorks完成全参数化建模，所有零部件尺寸参考常规小型制冷装置的通用设计规范设定，可直接用于制冷原理教学演示、产品结构方案验证等场景。建模过程中首先对四大核心部件分别进行独立建模：轴流风机搭配的冷凝器部分，采用方体外壳搭配密集散热翅片结构，风机扇叶做了曲面弧度优化，还原真实扇叶的导风造型，外壳做了圆角过渡处理避免尖锐棱角，材质上赋予外壳哑光深灰塑料质感，扇叶采用半透明黑的工程塑料材质，中心轴部位做金属亮面质感区分，还原冷凝器散热端的真实外观特征。压缩机部分采用涡旋式压缩机的经典造型，外壳做分段式紫色壳体结构，表面做环形加强筋细节提升真实感，进出气接口、排气端的红色堵头都做了精准建模，壳体赋予磨砂紫的金属漆面质感，接口部位做黄铜金属材质区分，清晰展现压缩机的外部结构特征。管壳式蒸发器采用卧式圆柱筒体结构，两端端盖做了法兰连接结构，进出水接口、冷媒进出口都按照真实管路逻辑布置，筒体赋予亮黄色金属漆面质感，端盖法兰做银色金属质感，还原换热器的厚重金属质感。膨胀阀及连接管路部分，采用不同管径的金属管路连接四大部件，冷媒高压侧管路赋予青蓝色金属质感，低压侧管路赋予深红色金属质感，清晰区分高低压管路走向，膨胀阀的感温包、阀体结构都做了细节还原，管路弯折处做了平滑圆角处理，避免生硬直角弯折，还原真实制冷管路的布管工艺。整体装配过程严格遵循制冷循环的工作流程：压缩机排气端接冷凝器进气口，冷凝器出液口经膨胀阀接蒸发器进气口，蒸发器出气口接压缩机回气口，形成完整的闭合冷媒循环回路，所有管路接口都做了同轴对齐装配，无错位干涉问题。渲染阶段采用白背景工作室光照环境，添加柔和的环境反射效果，让金属部件的质感更真实，不同部件采用差异化材质配色，方便快速识别各个核心组件，模型未做内部流道的复杂建模，重点突出外部装配关系与管路连接逻辑，既保证模型轻量化便于查看，又能清晰展现制冷系统的整体构成，可通过剖切、隐藏部件等操作查看局部装配细节，适配教学演示、方案汇报等多种使用需求。
