空调厂冷水机组及冷却塔成套设备布局

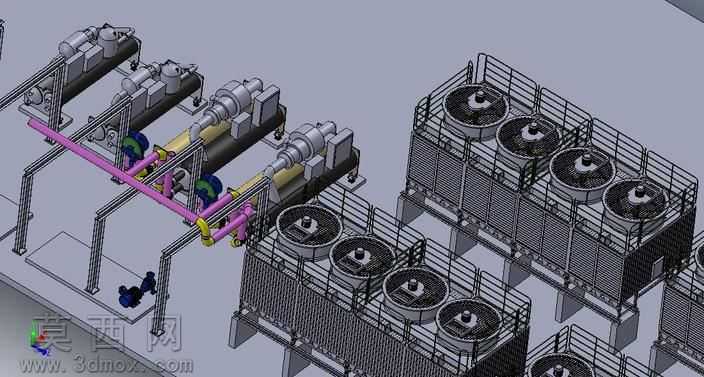

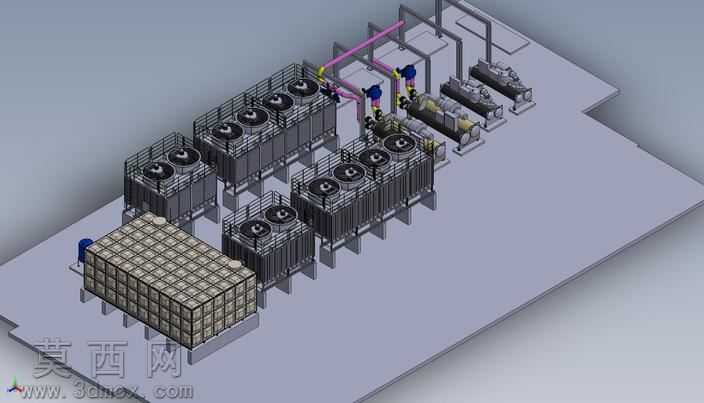

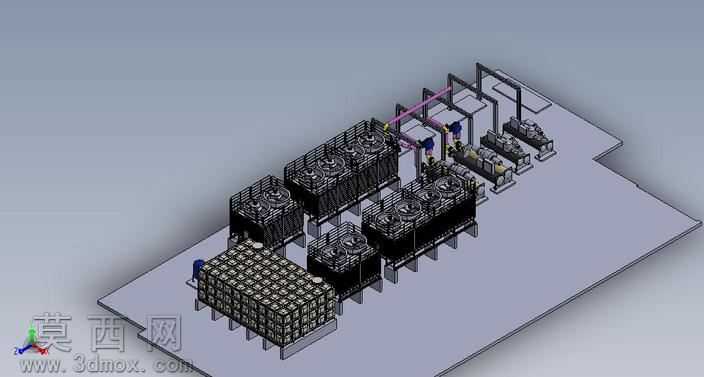

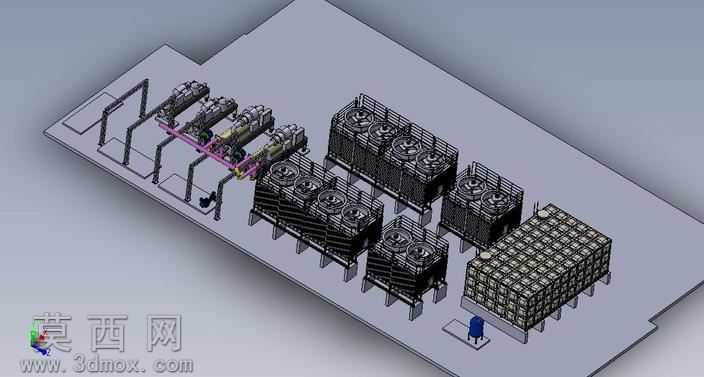

本模型为空调厂室核心制冷供能成套设备的三维布局设计，采用参数化三维建模方式完成全场景搭建，完整还原了制冷站房内核心设备的排布逻辑与连接关系。建模过程中首先依据厂房可用场地的尺寸边界，确定整体设备排布的基底平面，按照制冷工艺流程的流向依次规划冷却塔组、蓄冷箱体、冷水机组、管路系统的摆放位置，确保各设备之间预留充足的检修操作空间，同时满足管路连接的最短路径要求，减少流体输送过程中的阻力损耗。模型对冷却塔组进行了精细化建模，还原了方形横流冷却塔的外部壳体、顶部风机单元、内部散热填料层的结构特征，多台冷却塔按照行列整齐排布，统一设置进出水接口的方位，便于管路的并行连接。配套的大型蓄冷水箱采用网格状加强筋结构设计，还原了箱体外部的加强肋布局与接口位置，保障蓄冷环节的结构合理性。冷水机组部分还原了机组的压缩机腔体、换热段、控制端、外接管路接口的结构特征，不同功能的管路采用差异化的材质色彩区分，供水管、回水管分别设置对应色彩标识，清晰呈现流体的输送路径。材质渲染阶段，冷却塔外壳采用哑光深灰金属材质模拟玻璃钢壳体质感，风机部分采用黑色工程塑料材质，蓄冷水箱采用浅灰哑光材质搭配深灰加强筋，冷水机组主体采用金属喷漆质感，管路部分根据功能区分紫色、蓝色、黄色等不同色彩的金属管材材质，地面采用浅灰哑光水泥质感基底，整体渲染效果清晰直观，能够完整呈现整套制冷供能系统的布局逻辑。设计过程中充分考虑了空调厂室的能量回收需求，将设备排布与能量回收管路的走向结合，在保障制冷系统正常运行的前提下，优化管路连接路径，减少冗余结构，让整套系统的布局既符合工业生产的实际安装规范，也能直观展示制冷系统从散热、蓄冷到供冷的全流程结构关系，可用于制冷站房的布局方案展示、安装施工参考以及工艺流程讲解使用。
