曲面流线型离心式叶轮三维结构设计

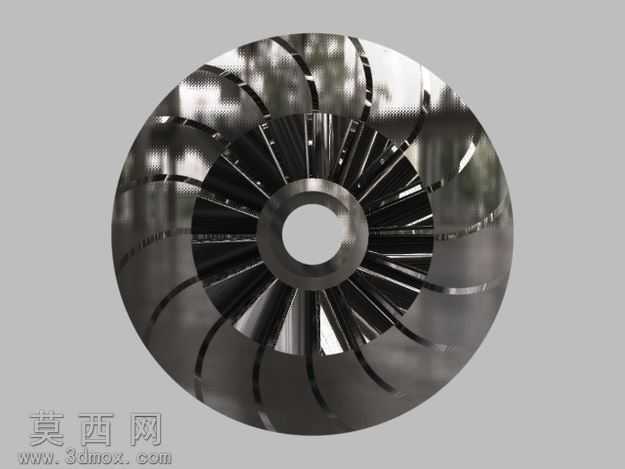

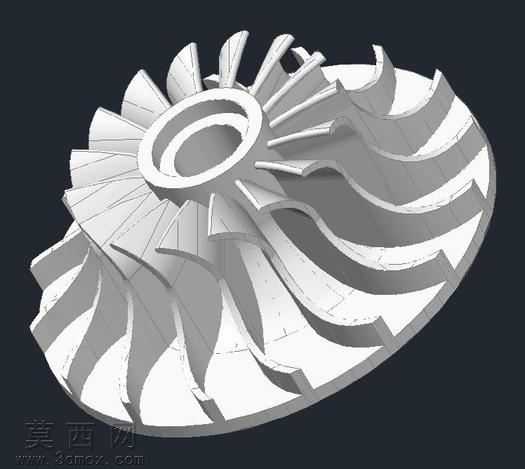

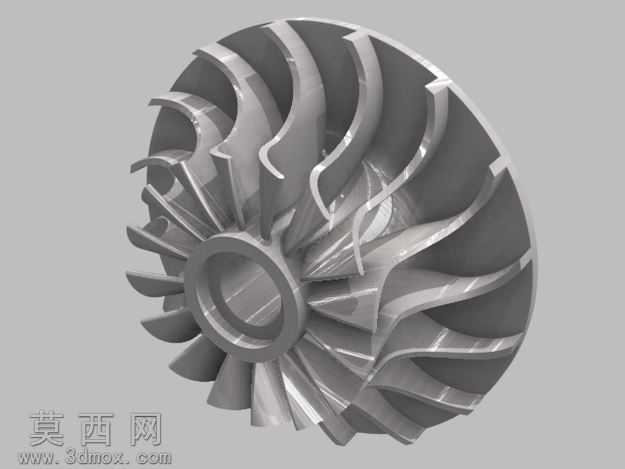

本作品为曲面流线型离心式叶轮三维建模作品，建模过程围绕叶轮的实际工作工况与流体力学特性展开设计，首先通过参数化草图绘制叶轮的轮毂基体轮廓，确定中心安装轴孔的配合尺寸与轮毂的轴向厚度，保证后续与动力输出轴的装配精度符合通用机械零部件的配合公差要求。在叶片造型阶段，采用三维曲面放样与边界混合结合的建模方式，逐一定义每个叶片的进口安装角、出口安装角以及叶片型面的空间扭转弧度，让叶片从轮毂根部到轮缘位置的曲面过渡平滑连续，避免出现曲率突变的折角结构，减少流体流经叶片表面时的紊流与冲击损失。建模过程中对叶片的厚度进行梯度化设计，靠近轮毂的叶片根部厚度更大，提升结构强度以抵御高速旋转时的离心力作用，靠近轮缘的叶片边缘做薄化处理，降低叶轮整体转动惯量的同时优化流体导入导出的流畅度。完成单个叶片的曲面造型后，通过圆周阵列命令按照设计的叶片数量完成整圈叶片的均匀排布，阵列过程严格保证每个叶片的角度偏差控制在合理公差范围内，避免因叶片分布不均导致叶轮转动时出现动不平衡问题。后续对叶轮整体进行实体化合并处理，对所有棱边位置做圆角过渡处理，消除尖锐棱角带来的应力集中隐患，同时优化表面的流体接触特性。材质渲染阶段采用金属合金材质，模拟不锈钢或者高强度铝合金的表面质感，调整材质的反射度与粗糙度参数，还原金属机加工后的细腻哑光金属光泽，通过光影渲染突出叶片曲面的流畅扭转形态，清晰展现叶片与轮毂连接位置的过渡结构，以及中心轴孔的装配定位特征。整体建模逻辑兼顾了流体力学性能要求与结构强度要求，完整还原了离心式叶轮的核心结构特征，可用于流体机械相关的结构展示、装配模拟以及性能仿真参考。
