气动杰克球窝联合M20接头三维结构

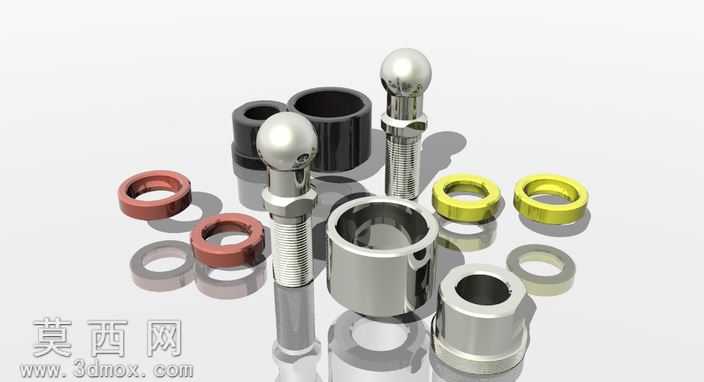

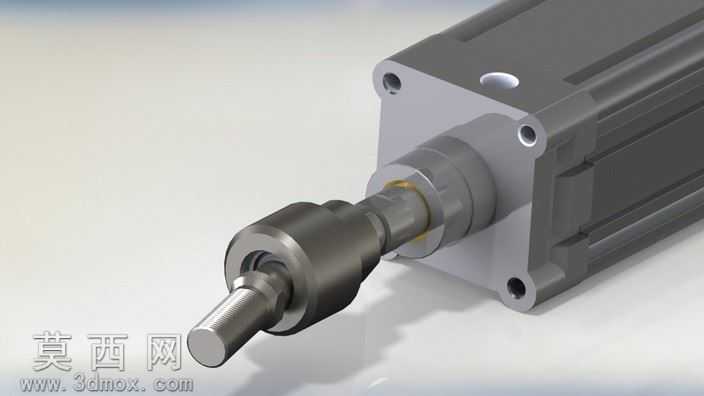

本作品为气动杰克球窝联合M20接头的三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械加工与气动管路连接的实际设计规范开展。建模初期先梳理球窝接头的核心功能逻辑，明确该部件需要实现气动系统内的角度补偿、同轴度偏差适配以及可靠的管路连接作用，以此为基础搭建整体建模框架。建模阶段采用参数化草图绘制结合特征建模的方式，先绘制接头主体的回转截面轮廓，通过旋转特征生成接头的基础杆体与球头基体，针对球窝配合部分，严格按照M20规格的螺纹参数、球头配合公差要求绘制对应特征，保证球头与窝座的配合间隙符合气动元件的密封与转动需求；针对接头与伺服电机输出端的连接段，精准绘制定位轴肩、锁紧配合面的结构，确保连接后无径向窜动。材质渲染阶段，对接头的金属主体部分赋予合金钢材质，调整材质的粗糙度、金属度参数，还原经过机加工后的金属哑光质感，对配合密封部位添加细微的橡胶材质质感区分，背景搭配伺服电机的装配场景，通过光影调整突出接头的安装位置与结构形态，渲染时采用柔和的工业产品打光方式，避免过度反光遮挡结构细节。结构设计上，该接头采用球头铰接的核心结构，可在一定角度范围内自适应调整连接方向，抵消气动管路安装时的角度偏差，杆体部分设置的多级轴肩分别承担定位、锁紧、密封的功能，端部的外螺纹结构适配M20规格的气动管路接口，整体结构无冗余设计，所有特征均服务于气动连接的可靠性与角度补偿功能。建模过程中对所有配合面添加了公差参考标注，确保模型可直接用于后续的装配干涉检查、工程图导出以及3D打印样件验证，球头与窝座的接触部分做了圆角过渡处理，既避免应力集中，也符合实际机加工的工艺要求，整体模型的结构比例完全参照实物等比例还原，各部分尺寸均满足气动元件的行业设计标准。
